Jak provést výměnu: Chladič Vody Interstar Van (X70) dCi 120

Vyhlášení

Jak vyměnit chladič vody na NISSAN Interstar Van (X70) – návod k výměně

stažení: 0

Zobrazení: 0

Důležité!

Tento proces výměny můžete použít pro model:
NISSAN INTERSTAR karoserie (X70) dCi 115, NISSAN INTERSTAR karoserie (X70) dCI 90, NISSAN INTERSTAR karoserie (X70) dCi 80 … Zobrazit více

Postup se může mírně měnit podle designu auta.

Toto video ukazuje proces výměny podobné součástky na jiném vozidle

Alternativní produkty

Chladič, chlazení motoru

Výměna: chladič vody - NISSAN INTERSTAR Box (X70). Seznam potřebných nástrojů:

                      Sprej na elektroniku

                      Drátěný kartáč

                      Nylonový kartáč

                      Víceúčelový čisticí sprej

                      Papírové utěrky

                      Momentový klíč

                      Kombinovaný klíč, 13 mm

                      Nástavec, 7 mm

                      Nástavec, 10 mm

                      Nástavec, 12 mm

                      Nástavec, 13 mm

                      Hvězdicový nástavec Torx T20

                      Hvězdicový nástavec Torx T30

                      Hvězdicový nástavec Torx T40

                      Ráčnový klíč nebo elektrické nářadí pro demontáž/montáž závitových upevňovacích prvků

                      Ráčnový šroubovák

                      Kombinované kleště

                      Plochý šroubovák

                      Kleště na hadicové svorky

                      Kleště pro odstranění hadice

                      Nálevka

                      Nádoba na vypouštění kapaliny

                      Stahovací pásky

Koupit nástroje

Výměna: chladič vody - NISSAN INTERSTAR Box (X70). Doporučují odborníci z AUTODOC:

Dodržujte doporučení a požadavky na provoz dílu poskytnuté výrobcem.
Všechny práce provádějte při vychladlém motoru a vypnutém zapalování.

Výměna: chladič vody - NISSAN INTERSTAR Box (X70). Doporučený postup kroků:

Krok 1

Otevřete kapotu.
Krok 2

Na ochranu laku, barvy a plastových prvků auta použijte ochranné kryty na blatníky.

Krok 3

Zvedněte vozidlo pomocí zvedáku nebo jej umístěte nad montážní jámu.
Krok 4

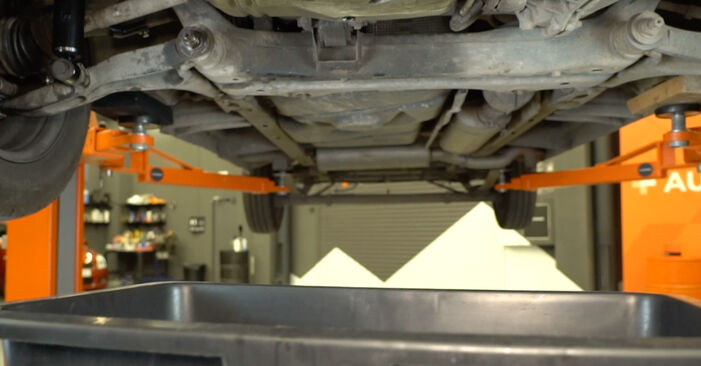

Připravte si nádobu na vypouštění kapaliny.
Krok 5

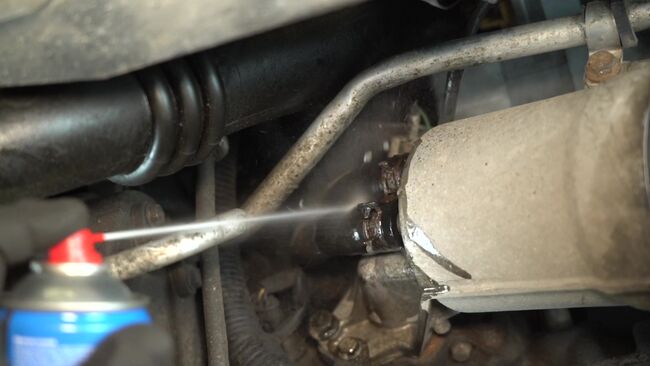

Vyčistěte místo, kde je hadice připojena k chladiči oleje. Použijte nylonový kartáč. Použijte víceúčelový čistící sprej.
Krok 6

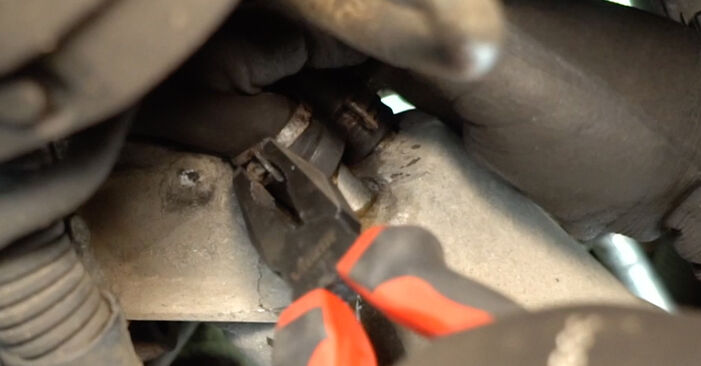

Po uvolnění hadicové svorky odpojte hadici od chladiče oleje. Použijte kombinované kleště.
Krok 7

Odšroubujte uzávěr expanzní nádržky chladicí kapaliny.

Důležité!
Počkejte, dokud chladicí kapalina z hadice zcela nevyteče.
Krok 8

Vyčistěte koncovku chladiče oleje v místě, kde se připojuje hadice. Použijte víceúčelový čistící sprej.
Krok 9

Připojte hadici k chladiči oleje. Použijte kombinované kleště.
Krok 10

Odpojte spodní hadici chladicí kapaliny. Použijte kleště na hadicové svorky.

Pozor!
Z otvorů chladiče může unikat chladicí kapalina.Chraňte hadici chladicí kapaliny před nečistotami tím, že ji ucpete.Použijte papírovou utěrku.
Krok 11

Vozidlo spusťte na zem.

Krok 12

Uvolněte svorku, která spojuje přívodní hadici vzduchu se snímačem hmotnostního průtoku vzduchu. Použijte nástavec o průměru 7 mm. Použijte ráčnový klíč.
Krok 13

Odpojte přívodní hadici vzduchu od snímače MAF.

Výměna: chladič vody - NISSAN INTERSTAR Box (X70). AUTODOC doporučuje:
Zabraňte vniknutí nečistot do snímače MAF a dalších komponentů systému sání vzduchu.
Krok 14

Odstraňte pouzdro vzduchového filtru spolu s přívodní hadicí vzduchu.
Krok 15

Uvolněte svorku horní hadice chladicí kapaliny. Použijte kleště na hadicové svorky.
Krok 16

Odpojte horní hadici chladicí kapaliny.

Pozor!
Z otvorů chladiče může unikat chladicí kapalina.Chraňte hadici chladicí kapaliny před nečistotami tím, že ji ucpete.Použijte papírovou utěrku.
Krok 17

Odšroubujte horní upevňovací prvky mřížky chladiče. Použijte hvězdicový nástavec Torx T20. Použijte ráčnový šroubovák.
Krok 18

Odstraňte upevňovací šrouby.

Krok 19

Uvolněte pružinové úchyty světelných indikátorů.
Krok 20

Odpojte konektory a vyjměte oba světelné indikátory.
Krok 21

Odšroubujte spodní upevňovací prvky mřížky chladiče. Použijte hvězdicový nástavec Torx T20. Použijte ráčnový šroubovák.
Krok 22

Odstraňte upevňovací šrouby.
Krok 23

Odstraňte mřížku chladiče.
Krok 24

Odšroubujte upevňovací prvky bočních deflektorů mezichladiče. Použijte nástavec o průměru 7 mm. Použijte ráčnový klíč.
Krok 25

Odstraňte upevňovací šrouby.

Krok 26

Odstraňte boční deflektory mezichladiče.
Krok 27

Odšroubujte upevňovací prvky středového deflektoru mezichladiče. Použijte nástavec o průměru 7 mm. Použijte ráčnový klíč.
Krok 28

Odstraňte upevňovací šrouby.
Krok 29

Odstraňte středový deflektor mezichladiče.
Krok 30

Odpojte konektory mlhových světel.
Krok 31

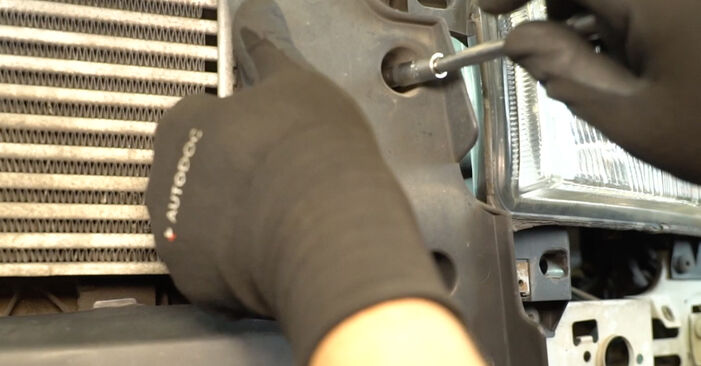

Odšroubujte upevňovací prvky nárazníku. Použijte kombinovaný klíč o průměru 13 mm. Použijte nástavec o průměru 12 mm. Použijte nástavec o průměru 10 mm. Použijte hvězdicový nástavec Torx T40. Použijte ráčnový šroubovák.
Krok 32

Odstraňte upevňovací šrouby.
Krok 33

Odstraňte nárazník.
Krok 34

Odšroubujte upevňovací prvky výztuh nárazníku. Použijte nástavec o průměru 7 mm. Použijte ráčnový klíč.
Krok 35

Odstraňte upevňovací šrouby.
Krok 36

Odstraňte výztuhy nárazníku.

Krok 37

Odstraňte kabelový svazek.
Krok 38

Vyčistěte upevňovací prvky výztužné tyče nárazníku. Použijte drátěný kartáč. Použijte víceúčelový čistící sprej.

Krok 39

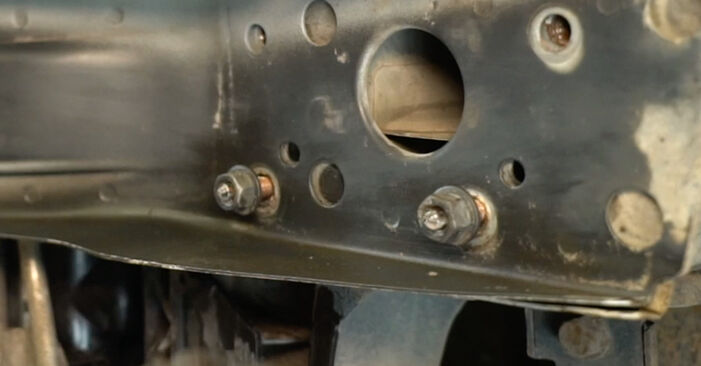

Odšroubujte upevňovací prvky výztužné tyče nárazníku. Použijte nástavec o průměru 10 mm. Použijte nástavec o průměru 13 mm. Použijte ráčnový klíč.
Krok 40

Odstraňte upevňovací šrouby.

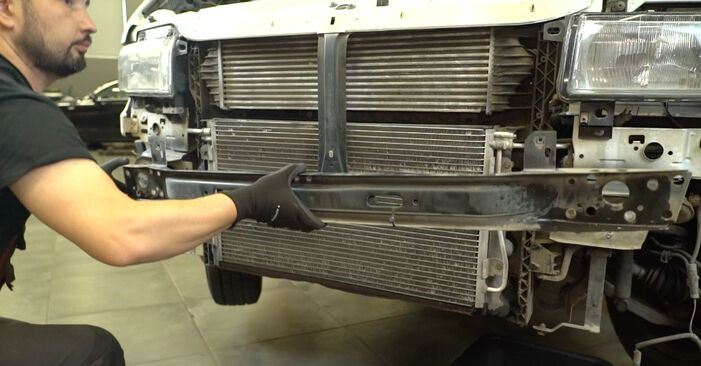

Krok 41

Odstraňte výztužnou tyč nárazníku.
Krok 42

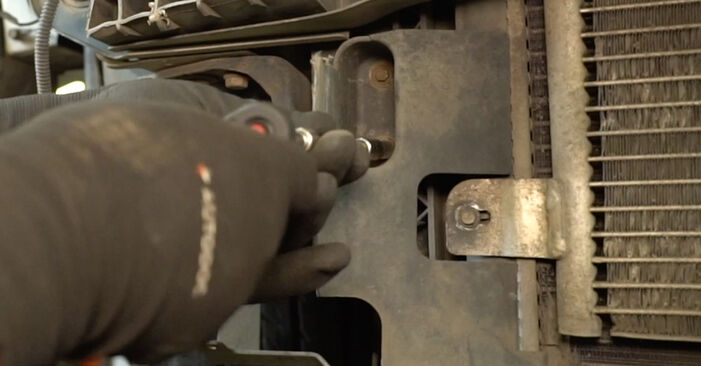

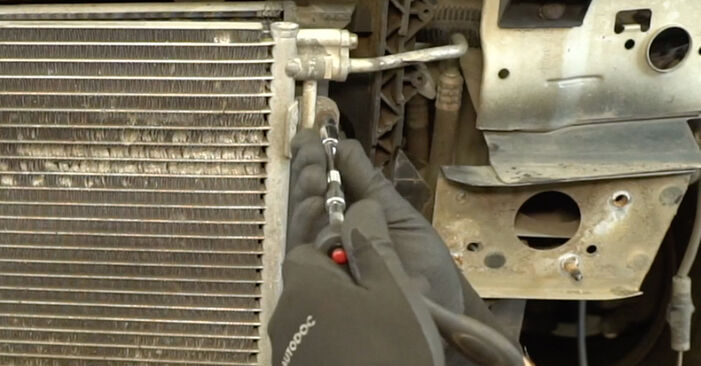

Odšroubujte upevňovací prvky kondenzátoru klimatizace. Použijte nástavec o průměru 7 mm. Použijte ráčnový klíč.
Krok 43

Odstraňte upevňovací šrouby.
Krok 44

Ihned po odstranění upevňovacích prvků zajistěte každou stranu kondenzátoru klimatizace stahovacími páskami.
Krok 45

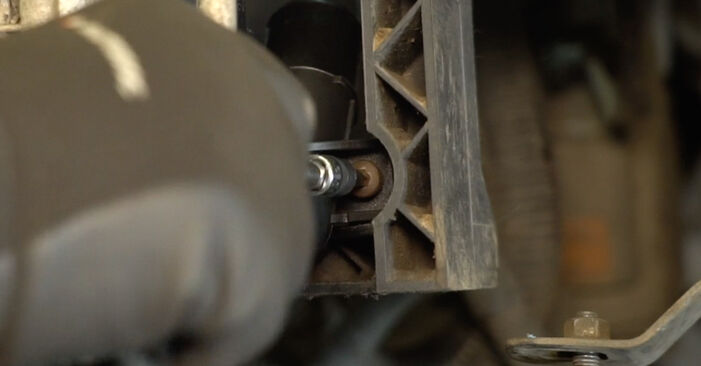

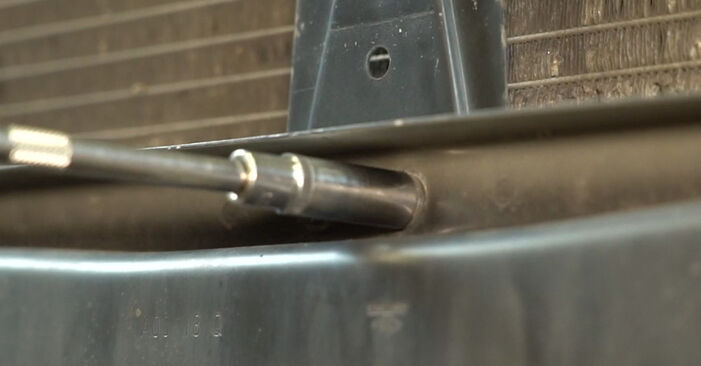

Odšroubujte upevňovací prvky chladiče motoru. Použijte hvězdicový nástavec Torx T30. Použijte ráčnový šroubovák.
Krok 46

Odstraňte upevňovací šrouby.

Krok 47

Odstraňte chladič.
Krok 48

Namontujte nový chladič.
Krok 49

Namontujte upevňovací šrouby.
Krok 50

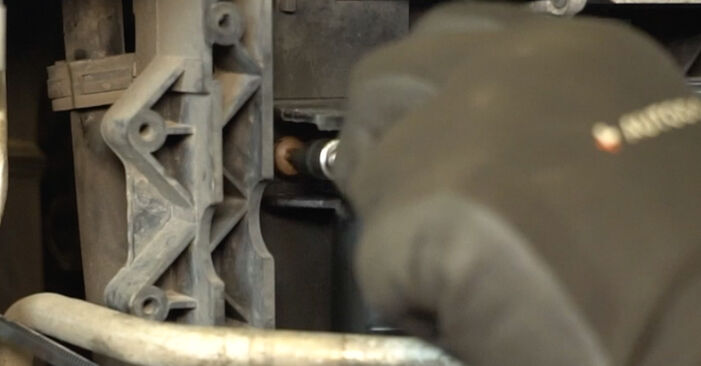

Zašroubujte upevňovací prvky chladiče motoru. Použijte hvězdicový nástavec Torx T30. Použijte ráčnový šroubovák.
Krok 51

Namontujte upevňovací šrouby.
Krok 52

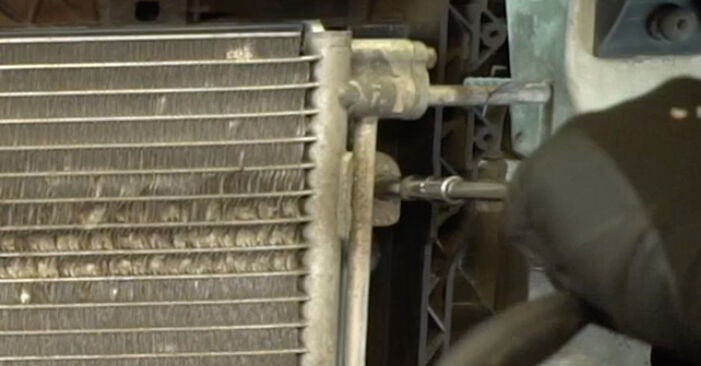

Při montáži upevňovacích prvků kondenzátoru klimatizace odstraňte stahovací pásky, které byly použity k jeho upevnění.
Krok 53

Utáhněte upevňovací prvky kondenzátoru klimatizace. Použijte nástavec o průměru 7 mm. Použijte ráčnový klíč.
Krok 54

Vyčistěte montážní místa výztužné tyče nárazníku. Použijte drátěný kartáč. Použijte víceúčelový čistící sprej.
Krok 55

Namontujte výztužnou tyč nárazníku.
Krok 56

Namontujte upevňovací šrouby.
Krok 57

Utáhněte upevňovací prvky výztužné tyče nárazníku. Použijte nástavec o průměru 10 mm. Použijte nástavec o průměru 13 mm. Použijte momentový klíč. Utahovací moment: 35 N·m.
Krok 58

Namontujte kabelový svazek.
Krok 59

Namontujte výztuhy nárazníku.
Krok 60

Namontujte upevňovací šrouby.
Krok 61

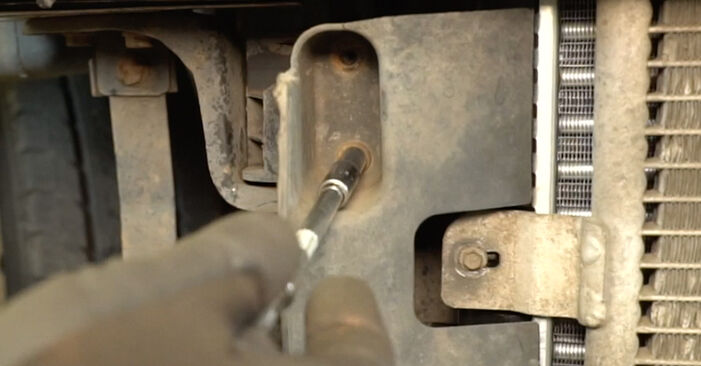

Utáhněte upevňovací prvky výztuh nárazníku. Použijte nástavec o průměru 7 mm. Použijte ráčnový klíč.
Krok 62

Namontujte středový deflektor mezichladiče.
Krok 63

Namontujte upevňovací šrouby.
Krok 64

Utáhněte upevňovací prvky středového deflektoru mezichladiče. Použijte nástavec o průměru 7 mm. Použijte ráčnový klíč.
Krok 65

Namontujte boční deflektory mezichladiče.
Krok 66

Namontujte upevňovací šrouby.

Krok 67

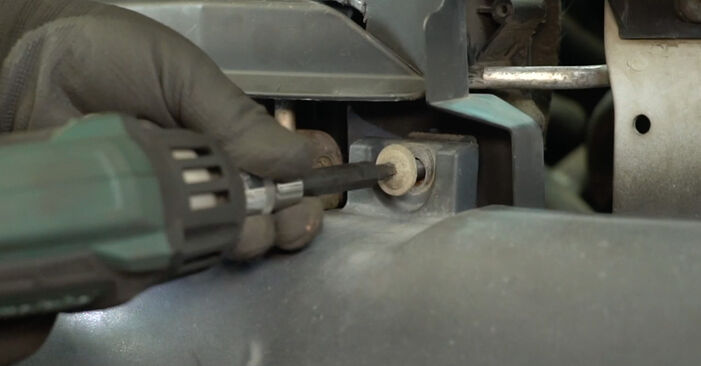

Utáhněte upevňovací prvky bočních deflektorů mezichladiče. Použijte nástavec o průměru 7 mm. Použijte ráčnový klíč.
Krok 68

Namontujte nárazník.
Krok 69

Namontujte upevňovací šrouby.
Krok 70

Utáhněte upevňovací prvky nárazníku. Použijte kombinovaný klíč o průměru 13 mm. Použijte nástavec o průměru 12 mm. Použijte nástavec o průměru 10 mm. Použijte hvězdicový nástavec Torx T40. Použijte ráčnový šroubovák.
Krok 71

Ošetřete konektory mlhových světel. Použijte sprej na elektroniku.
Krok 72

Připojte konektory mlhových světel.
Krok 73

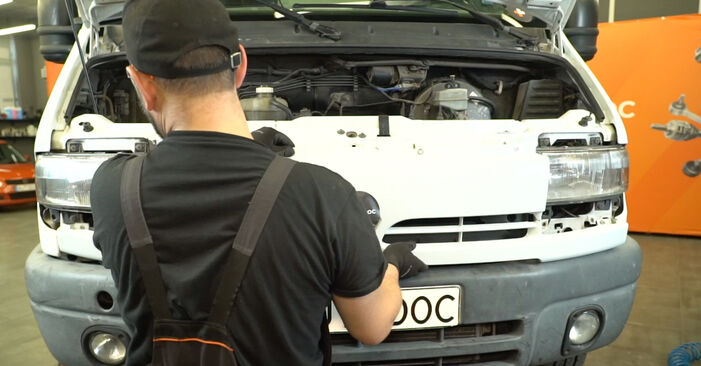

Namontujte mřížku chladiče.
Krok 74

Namontujte upevňovací šrouby.
Krok 75

Utáhněte spodní upevňovací prvky mřížky chladiče. Použijte hvězdicový nástavec Torx T20. Použijte ráčnový šroubovák.
Krok 76

Ošetřete konektory světelných indikátorů. Použijte sprej na elektroniku.
Krok 77

Připevněte konektory a namontujte oba světelné indikátory.
Krok 78

Zajistěte světelné indikátory pomocí pružinových úchytů.
Krok 79

Utáhněte horní upevňovací prvky mřížky chladiče. Použijte hvězdicový nástavec Torx T20. Použijte ráčnový šroubovák.
Krok 80

Vyčistěte horní hadici chladicí kapaliny. Použijte víceúčelový čistící sprej. Odstraňte papírovou utěrku z horní hadice chladicí kapaliny.
Krok 81

Připojte horní hadici chladicí kapaliny. Použijte kleště na hadicové svorky.
Krok 82

Zvedněte auto.

Krok 83

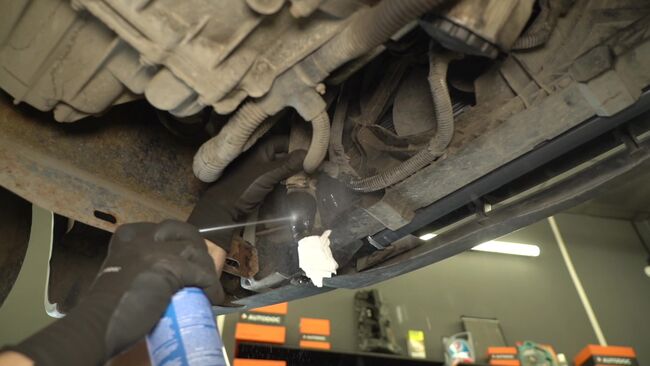

Vyčistěte spodní hadici chladicí kapaliny. Použijte víceúčelový čistící sprej. Odstraňte papírovou utěrku.
Krok 84

Připojte spodní hadici chladicí kapaliny. Použijte kleště na hadicové svorky.
Krok 85

Vozidlo spusťte na zem.

Krok 86

Namontujte pouzdro vzduchového filtru spolu s přívodní hadicí vzduchu.
Krok 87

Připojte přívodní hadici vzduchu ke snímači MAF.
Krok 88

Utáhněte svorku, která spojuje přívodní hadici vzduchu se snímačem MAF. Použijte nástavec o průměru 7 mm. Použijte ráčnový klíč.
Krok 89

Odstraňte uzávěr nádržky chladicí kapaliny.
Krok 90

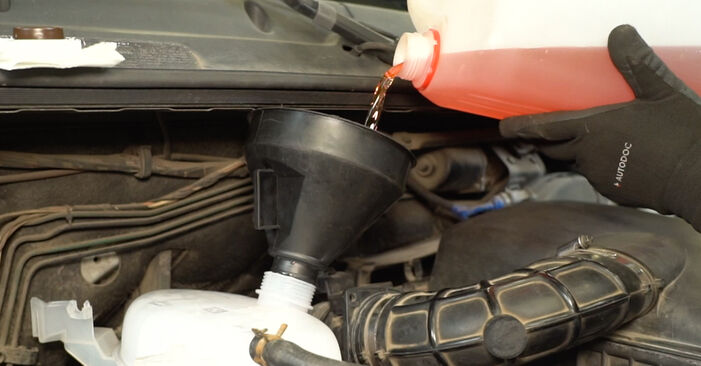

Vložte nálevku.
Krok 91

Chladicí kapalinu nalijte do nádrže.

Výměna: chladič vody - NISSAN INTERSTAR Box (X70). Tip:
Používejte výhradně chladicí kapalinu doporučenou výrobcem.
Krok 92

Povolte odvzdušňovací šroub chladicí kapaliny. Použijte plochý šroubovák.

Důležité!
Počkejte, dokud ze systému nevyjde vzduch.
Krok 93

Utáhněte odvzdušňovací šroub chladicí kapaliny.
Krok 94

Vyčistěte šroub a jeho okolí, abyste odstranili veškerou chladicí kapalinu. Použijte víceúčelový čistící sprej.
Krok 95

Doplňte chladicí kapalinu do expanzní nádržky.

Výměna: chladič vody - NISSAN INTERSTAR Box (X70). Tip od odborníků z AUTODOC:
Hladina chladicí kapaliny by měla být na značce MAX na nádržce.
Krok 96

Nasaďte zpět uzávěr nádržky chladicí kapaliny a utáhněte jej.
Krok 97

Motor nechte na několik minut běžet. Tímto krokem se odstraní zbytkový vzduch z chladicího systému a zároveň se zkontroluje, zda komponenty fungují správně a zda nedochází k únikům.
Krok 98

Vypněte motor a nechte jej vychladnout.
Krok 99

Doplňte chladicí kapalinu na značku MAX, přičemž ji nepřekročte.
Krok 100

Odstraňte kryt na blatník.

Krok 101

Zavřete kapotu.
