Jak vyměnit přední pérovací jednotka na Toyota RAV4 II – návod k výměně

stažení: 3

Zobrazení: 45

Důležité!

Tento proces výměny můžete použít pro model:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Zobrazit více

Postup se může mírně měnit podle designu auta.

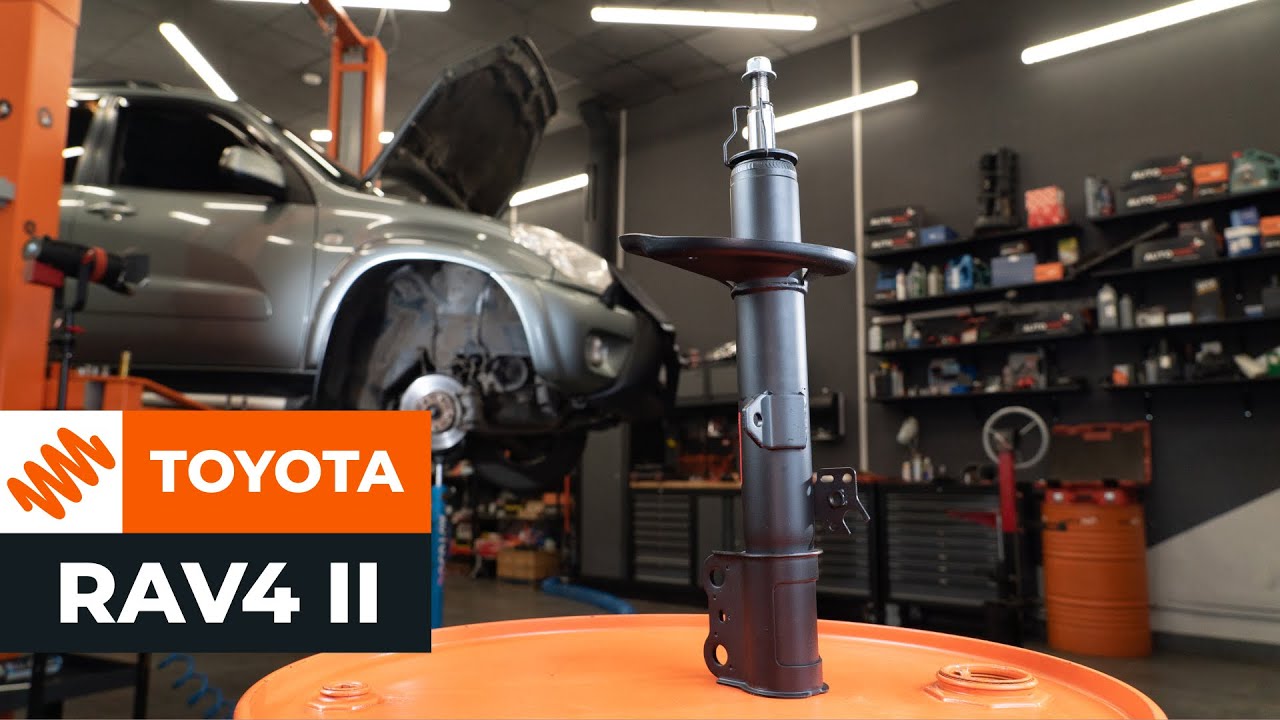

Jak vyměnit vzpěru přední tlumiče na TOYOTA RAV4 II [NÁVOD AUTODOC]

Jak vyměnit přední pérovací jednotka na Toyota RAV4 II – návod k výměně

Všechny díly, které potřebujete vyměnit – Tlumic perovani pro RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) a jiné modely TOYOTA

Alternativní produkty

Tlumič

Výměna: pérovací jednotka - Toyota RAV4 II. Seznam potřebných nástrojů:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Keramické mazivo

                      Měděné mazivo

                      Momentový klíč

                      Kombinační klíč č.19

                      Nástavec č. 12

                      Nástavec č. 14

                      Nástavec č. 19

                      Nástavec č. 22

                      19-mm klíč na montáž matice tlumiče

                      Úderová rázová hlavice na matice kol č.19

                      HEX nástavec č. H6

                      Račnový klíč

                      Páčidlo

                      Hydraulický převodový zvedák

                      Kryt na blatník

                      Klín pod kolo auta

Koupit nástroje

Výměna: pérovací jednotka - Toyota RAV4 II. Tip od odborníků z AUTODOC:

Obě vzpěry tlumičů předního odpružení je třeba vyměnit spolu.
Proces výměny je stejný pro levou a pravou vzpěru tlumiče na předním zavěšení kol.
Prosím pozor: všechny práce na autě - Toyota RAV4 II – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Otevřete kapotu.
Krok 2

Na ochranu laku a barvy a plastových prvků auta použijte ochranné kryty na blatníky.
Krok 3

Odstraňte uzávěr z uložení tlumiče. Použijte páčidlo.
Krok 4

Vyčistěte pístní tyč vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 5

Uvolni matici tyče tlumiče. Neodšroubuj ji úplně. Použijte nástavec č.22. Použijte ráčnový klíč.
Krok 6

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 7

Uvolněte horní upevňovací prvky tlumiče. Použijte nástavec č.14. Použijte ráčnový klíč.

Výměna: pérovací jednotka - Toyota RAV4 II. Tip od AUTODOC:
Horní upevňovací prvky neodšroubujte úplně, protože mohou držet i jiné komponenty zavěšení kol.
Krok 8

Kola auta zajistěte pomocí klínů.
Krok 9

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 19.
Krok 10

Zvedněte auto.

Výměna: pérovací jednotka - Toyota RAV4 II. Doporučují odborníci z AUTODOC:
Pokud používáte zvedák, ujistěte se, že je položen na plochém povrchu bez jakýchkoliv nerovností.Nezapomeňte dodatečně zajistit auto pomocí montážních podstavců.
Krok 11

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při odšroubovávání upevňovacích šroubů. Toyota RAV4 II
Krok 12

Odstraňte kolo.
Krok 13

Vyčistěte upevnění závěsu stabilizátoru. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 14

Odšroubujte upevnění spojující vzpěru stabilizátoru a vzpěru tlumiče. Použijte nástavec č.14. Použijte ráčnový klíč.
Krok 15

Odstraňte stabilizační tyč. Použijte páčidlo.

AUTODOC doporučuje:
Zkontrolujte stav pouzder stabilizátoru. Pokud je to nutné, vyměňte je.
Krok 16

Vyčistěte upevnění, které spojuje svorku brzdové hadičky k tlumiči. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 17

Odšroubujte upevnění, které spojuje svorku brzdové hadičky k tlumiči. Použijte nástavec č.12. Použijte ráčnový klíč.
Krok 18

Odstraňte svorku brzdové hadičky.
Krok 19

Vyčistěte upevňovací prvky spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 20

Odšroubujte upevňovací prvky spojující tlumič k hlavě ložiska čepu kola. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte ráčnový klíč.
Krok 21

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.
Krok 22

Odstraňte upevňovací šrouby.
Krok 23

Odpojte kloub řízení od vzpěry tlumiče.
Krok 24

Odšroubujte vrchní upevňovací prvky tlumiče.

AUTODOC doporučuje:
Důležité! Při odšroubovávání upevňovacích šroubů držte vzpěru zavěšení kol. Toyota RAV4 II
Krok 25

Odstraňte vzpěru zavěšení kol.
Krok 26

Nastavte tlumič na kompresor pružin.

AUTODOC doporučuje:
Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách.Zajistěte správnou polohu pružiny prstenci.Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími.
Krok 27

Stlačte pružinu.
Krok 28

Odstraňte šroub pístnice vzpěry. Použijte nástavec č.22. Použijte ráčnový klíč.
Krok 29

Odstraňte vrchní uložení vzpěry.
Krok 30

Odstraňte prachový návlek tlumiče a doraz tlumiče.

AUTODOC doporučuje:
Výměna: pérovací jednotka - Toyota RAV4 II. Pečlivě zkontrolujte uložení tlumiče, manžetu a doraz tlumiče. Podle potřeby je vyměňte.
Krok 31

Uvolněte vinutou pružinu.
Krok 32

Odstraňte pružinu.
Krok 33

Odstraňte starý tlumič z hydraulického kompresoru na vinuté pružiny.

Výměna: pérovací jednotka - Toyota RAV4 II. Profesionálové doporučují:
Před instalací ručně stlačte nový tlumič alespoň 3-5 krát.
Krok 34

Nainstalujte nový tlumič na hydraulický kompresor na vinuté pružiny.
Krok 35

Nainstalujte pružinu na tlumič.
Krok 36

Stlačte pružinu.
Krok 37

Nainstalujte návlek proti prachu a doraz na nový tlumič.
Krok 38

Nainstalujte vrchní držák pružinové vzpěry a ložisko vzpěry.
Krok 39

Upevněte matici pístu vzpěry tlumiče. Použijte 19-mm klíč na montáž matice tlumiče. Použijte imbusový klíč č. H6. Použijte momentový klíč. Utáhněte ji točivým momentem 47 Nm.

AUTODOC doporučuje:
Ujistěte se a zkontrolujte, že pružina je instalována správně. Zabraňte jejímu vychýlení.
Krok 40

Uvolněte pružinu.
Krok 41

Natřete tyč vzpěry tlumiče. Použijte měděné mazivo.
Krok 42

Nainstalujte uzávěr na uložení tlumiče.
Krok 43

Odstraňte sestavenou vzpěru tlumiče.
Krok 44

Vyčistěte montážní pozice vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 45

Vyčistěte upevnění závěsu stabilizátoru. Použijte drátěný kartáč.
Krok 46

Natřete upevnění, které spojuje závěs stabilizátoru k tlumiči. Použijte měděné mazivo.

Krok 47

Nainstalujte vzpěru tlumiče do oblouku kola.
Krok 48

Zajistěte vrchní upevnění vzpěry tlumiče. Neutahujte ho.

AUTODOC doporučuje:
Toyota RAV4 II - Pro vyhnutí se zranění držte vzpěru zavěšení kol při šroubování upevňovacích šroubů.
Krok 49

Upevněte vzpěry tlumiče k táhlu řízení.
Krok 50

Nainstalujte upevňovací šrouby.
Krok 51

Utáhněte spodní upevňovací prvky tlumiče. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte ráčnový klíč.
Krok 52

Odstraňte podpěru ze spodní strany čepu nápravy.

AUTODOC doporučuje:
Výměna: pérovací jednotka - Toyota RAV4 II. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 53

Nainstalujte svorku brzdové hadičky.
Krok 54

Utáhněte upevnění, které spojuje svorku brzdové hadičky k tlumiči. Použijte nástavec č.12. Použijte momentový klíč. Utáhněte ji točivým momentem 10 Nm.
Krok 55

Nainstalujte příčné stabilizační rameno. Použijte páčidlo.
Krok 56

Zašroubujte upevnění spojující vzpěru stabilizátoru k tlumiči. Použijte nástavec č.14. Použijte ráčnový klíč.
Krok 57

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.
Krok 58

Utáhněte upevnění spojující vzpěru stabilizátoru a vzpěru tlumiče. Použijte nástavec č.14. Použijte momentový klíč. Utáhněte ji točivým momentem 44 Nm.
Krok 59

Utáhněte spodní upevňovací prvky spojující vzpěru tlumiče k hlavě ložiska čepu. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte momentový klíč. Utáhněte ji točivým momentem 143 Nm.
Krok 60

Odstraňte podpěru ze spodní strany čepu nápravy.

AUTODOC doporučuje:
Zvedák s hydraulickými převody pomalu, hladce a bez trhání dejte dolů, aby se nepoškodily sestavy a mechanismy.
Krok 61

Natřete upevnění, které spojuje závěs stabilizátoru k tlumiči. Použijte měděné mazivo.

Krok 62

Natřete spodní upevňovací prvky, které spojují tlumič k hlavě ložiska čepu kola. Použijte měděné mazivo.

Krok 63

Natřete upevnění, které spojuje svorku brzdové hadičky k tlumiči. Použijte měděné mazivo.

Krok 64

Vyčistěte montážní otvor disku kola. Použijte drátěný kartáč.
Krok 65

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte keramické mazivo.
Krok 66

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: pérovací jednotka - Toyota RAV4 II. Po aplikování spreje několik minut počkejte.
Krok 67

Nainstalujte kolo.

AUTODOC doporučuje:
Důležité! Při zašroubování upevňovacích šroubů držte kolo. Toyota RAV4 II
Krok 68

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 19.
Krok 69

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 19. Použijte momentový klíč. Utáhněte ji točivým momentem 103 Nm.
Krok 70

Odstraňte zvedáky a klíny.

Krok 71

Utáhněte vrchní upevňovací prvky tlumiče. Použijte nástavec č.54. Použijte momentový klíč. Utáhněte ji točivým momentem 50 Nm.
Krok 72

Natřete upevňovací prvky tlumiče. Použijte měděné mazivo.

Krok 73

Odstraňte ochranný kryt blatníku.
Krok 74

Zavřete kapotu.
