Důležité!

Tento proces výměny můžete použít pro model:
VW GOLF III (1H1) 1.9 TD, GTD, VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.8 Syncro (1HX1), VW GOLF III (1H1) 2.0, VW GOLF III (1H1) 2.0 GTI 16V, VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 2.8 VR6, VW GOLF III (1H1) 2.9 VR6 Syncro (1HX1), VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 2.0 Syncro (1HX1), VW GOLF III (1H1) 1.9 TDI Syncro (1HX1), VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) Citystromer, VW GOLF III (1H1) 1.9 SDI … Zobrazit více

Postup se může mírně měnit podle designu auta.

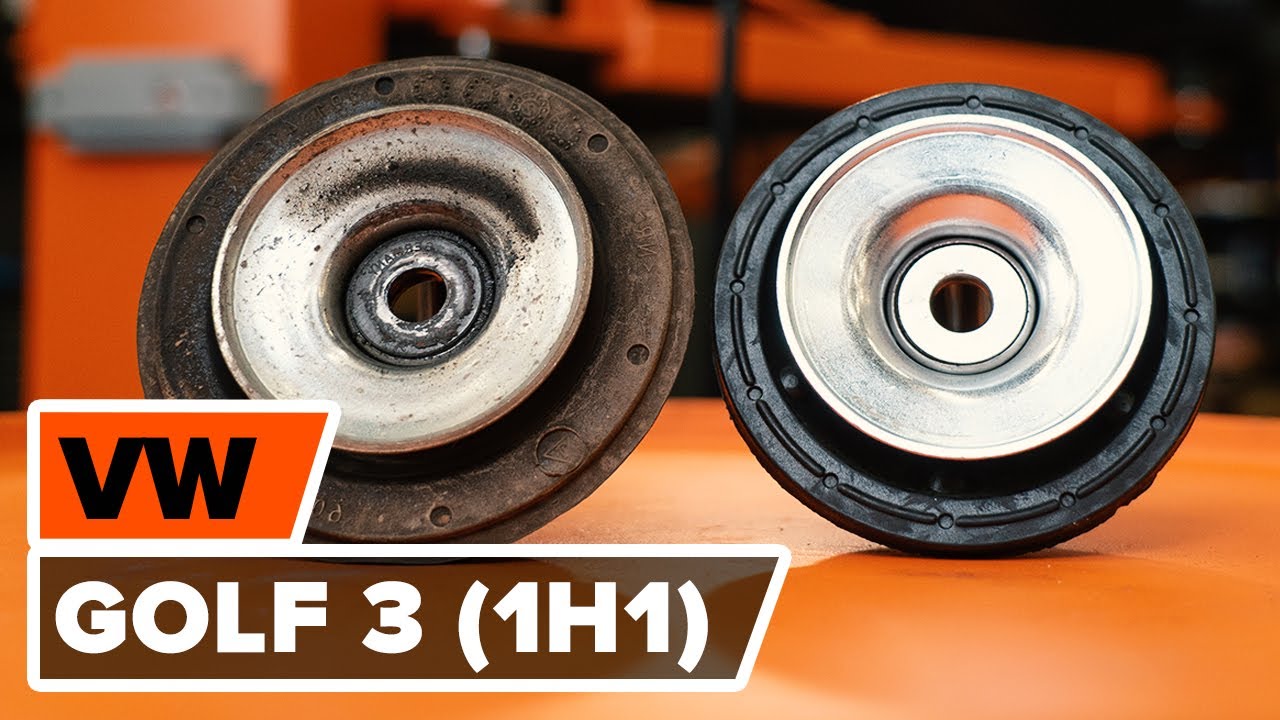

Jak vyměnit uložení tlumičů na VOLKSWAGEN GOLF 3 (1H1) [NÁVOD AUTODOC]

Jak vyměnit přední uložení tlumiče na VW Golf 3 – návod k výměně

Alternativní produkty

Lozisko pruzne vzpery

Výměna: uložení tlumiče - VW Golf 3. Nástroje, které budete potřebovat:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Měděné mazivo

                      Momentový klíč

                      Kombinační klíč č.18

                      Kombinační klíč č.21

                      Nástavec č. 10

                      14.5-mm klíč na montáž matice tlumiče

                      Nástavec č. 18

                      Nástavec č. 21

                      HEX nástavec č. H6

                      Úderová rázová hlavice na matice kol č.17

                      Račnový klíč

                      Vratidlo

                      Hydraulický pružinový kompresor

                      Hydraulický převodový zvedák

                      Kryt na blatník

                      Klín pod kolo auta

Koupit nástroje

Výměna: uložení tlumiče - VW Golf 3. Profesionálové doporučují:

Proces výměny je stejný pro ložiska levé a pravé vzpěry tlumiče na předním odpružení.
Všechna ložiska předních vzpěr tlumičů se musí vyměnit současně.
Prosím pozor: všechny práce na autě - VW Golf 3 – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Otevřete kapotu.
Krok 2

Na ochranu laku a barvy a plastových prvků auta použijte ochranné kryty na blatníky.
Krok 3

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 4

Uvolněte vrchní upevňovací prvek ložiska vzpěry tlumiče. Použijte imbusový klíč č. H6. Použijte nástavec č.21. Použijte ráčnový klíč.
Krok 5

Kola auta zajistěte pomocí klínů.
Krok 6

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 7

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 8

Odšroubujte šrouby kol.

Výměna: uložení tlumiče - VW Golf 3. Tip od odborníků z AUTODOC:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 9

Odstraňte kolo.
Krok 10

Vyčistěte upevňovací prvek svorky, která spojuje brzdovou hadičku k tlumiči.

Krok 11

Vyčistěte upevňovací prvky spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 12

Uvolněte upevňovací svorku brzdové hadičky od vzpěry tlumiče. Použijte nástavec č.10. Použijte ráčnový klíč.
Krok 13

Odpojte upevňovací svorku brzdové hadičky.
Krok 14

Odšroubujte upevňovací prvky spojující tlumič k hlavě ložiska čepu kola. Použijte kombinační klíč č.18. Použijte nástavec č.18. Použijte ráčnový klíč.
Krok 15

Podepřete rameno. Použijte zvedák s hydraulickými převody.
Krok 16

Odstraňte upevňovací šrouby.
Krok 17

Odpojte kloub řízení od vzpěry tlumiče.
Krok 18

Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče.

Výměna: uložení tlumiče - VW Golf 3. AUTODOC doporučuje:
Abyste se vyhnuli zraněním, držte vzpěru tlumiče při odšroubovávání upevňovacích šroubů.
Krok 19

Odstraňte vzpěru zavěšení kol.
Krok 20

Nastavte vzpěru tlumiče na zařízení pro stlačení pružiny.

Výměna: uložení tlumiče - VW Golf 3. Tip:
Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách.Zajistěte správnou polohu pružiny prstenci.Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími.
Krok 21

Natřete tyč vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 22

Stlačte pružinu.
Krok 23

Odstraňte šroub pístnice vzpěry. Použijte kombinační klíč č.21. Použijte 14.5-mm klíč na montáž matice tlumiče. Použijte ráčnový klíč.
Krok 24

Odstraňte vrchní uložení vzpěry.

Výměna: uložení tlumiče - VW Golf 3. Tip od AUTODOC:
Zkontrolujte prachový návlek tlumiče a doraz tlumiče. Pokud je to nutné, vyměňte je.
Krok 25

Nainstalujte vrchní držák pružinové vzpěry a ložisko vzpěry.
Krok 26

Upevněte matici pístu vzpěry tlumiče. Použijte kombinační klíč č.21. Použijte 14.5-mm klíč na montáž matice tlumiče. Použijte momentový klíč. Utáhněte ji točivým momentem 60 Nm.

Výměna: uložení tlumiče - VW Golf 3. Tip:
Ujistěte se a zkontrolujte, že pružina je instalována správně. Zabraňte jejímu vychýlení.
Krok 27

Natřete tyč vzpěry tlumiče. Použijte měděné mazivo.
Krok 28

Uvolněte pružinu.
Krok 29

Odstraňte sestavenou vzpěru tlumiče.

Krok 30

Vyčistěte montážní pozice vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 31

Nainstalujte vzpěru tlumiče do oblouku kola.
Krok 32

Zašroubujte vrchní upevnění uložení vzpěry tlumiče. Neutahujte ho.

AUTODOC doporučuje:
VW Golf 3 - Pro vyhnutí se zranění držte vzpěru zavěšení kol při šroubování upevňovacích šroubů.
Krok 33

Vyčistěte montážní pozice vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 34

Upevněte vzpěry tlumiče k táhlu řízení.
Krok 35

Nainstalujte upevňovací šrouby.
Krok 36

Zašroubujte upevňovací prvky spojující tlumič k hlavě ložiska čepu kola. Použijte kombinační klíč č.18. Použijte nástavec č.18. Použijte vratidlo.
Krok 37

Utáhněte spodní upevňovací prvky spojující vzpěru tlumiče k hlavě ložiska čepu. Použijte kombinační klíč č.18. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 95 Nm.
Krok 38

Odstraňte podpěru zpod ramene.

AUTODOC doporučuje:
VW Golf 3 - Zvedák na auto nedávejte dolů příliš prudce, aby se nepoškodily součástky a mechanismy auta.
Krok 39

Vyčistěte montážní pozici brzdové hadičky. Použijte sprej WD-40.
Krok 40

Zajistěte upevňovací svorku brzdové hadičky.
Krok 41

Upevněte upevňovací svorku brzdové hadičky k vzpěře tlumiče. Použijte nástavec č.10. Použijte momentový klíč. Utáhněte ji točivým momentem 13 Nm.
Krok 42

Natřete upevňovací prvky tlumiče. Použijte měděné mazivo.
Krok 43

Vyčistěte montážní otvor disku kola. Použijte drátěný kartáč.
Krok 44

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 45

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: uložení tlumiče - VW Golf 3. Po aplikování spreje několik minut počkejte.
Krok 46

Nainstalujte kolo.

Výměna: uložení tlumiče - VW Golf 3. Doporučují odborníci z AUTODOC:
K zabránění zranění držte kolo při šroubování upevňovacích šroubů.
Krok 47

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 48

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 17. Použijte momentový klíč. Utáhněte ji točivým momentem 110 Nm.
Krok 49

Odstraňte zvedáky a klíny.
Krok 50

Utáhněte vrchní upevnění uložení vzpěry tlumiče. Použijte imbusový klíč č. H6. Použijte nástavec č.21. Použijte momentový klíč. Utáhněte ji točivým momentem 60 Nm.
Krok 51

Natřete vrchní upevnění uložení tlumiče. Použijte měděné mazivo.
Krok 52

Odstraňte ochranný kryt blatníku.
Krok 53

Zavřete kapotu.
