Důležité!

Tento proces výměny můžete použít pro model:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI … Zobrazit více

Postup se může mírně měnit podle designu auta.

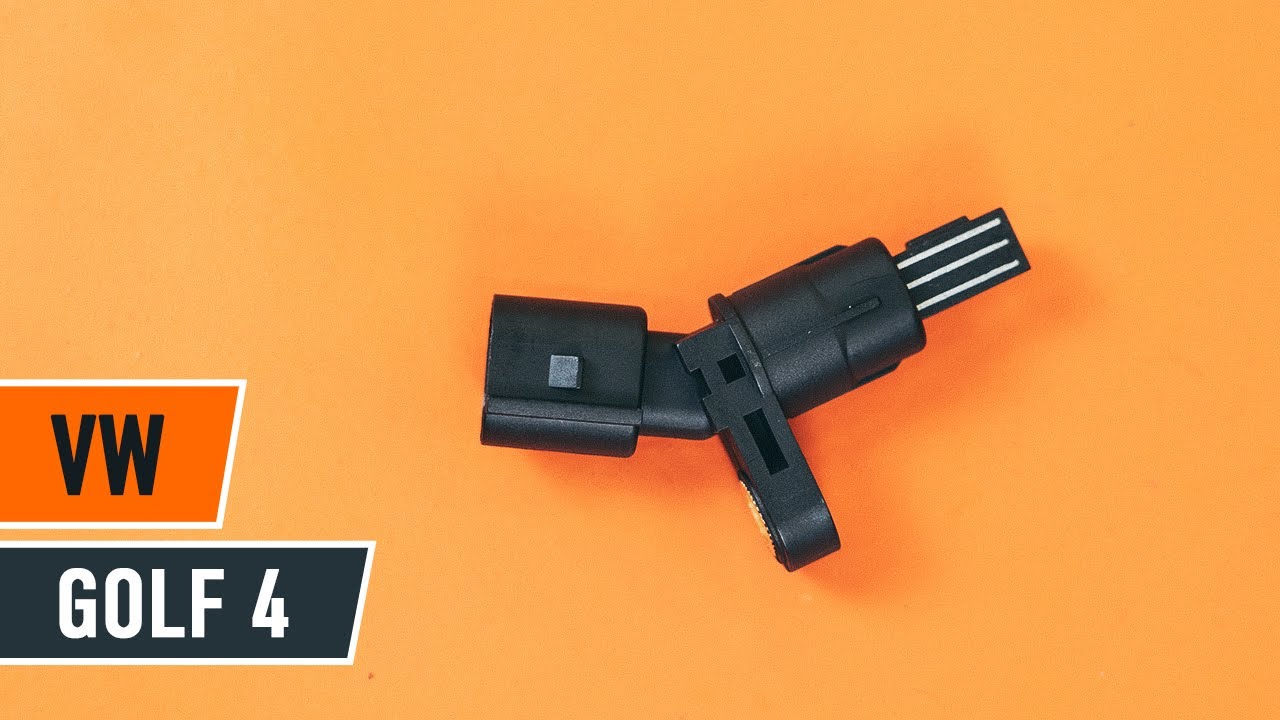

Jak vyměnit zadní čidlo ABS na VW GOLF 4 [NÁVOD AUTODOC]

Jak vyměnit zadní čidla ABS na VW Golf 4 – návod k výměně

Všechny díly, které potřebujete vyměnit – Regulace dynamiky jizdy pro Golf IV Hatchback (1J1) a jiné modely VW

Alternativní produkty

Snímač, počet otáček kol

Výměna: čidla ABS - VW Golf 4. Nástroje, které možná budete potřebovat:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Sprej na elektroniku

                      Měděné mazivo

                      Víceúčelové mazivo

                      Momentový klíč

                      Hvězdicový nástavec Torx T30

                      HEX nástavec č. H5

                      HEX nástavec č. H8

                      Úderová rázová hlavice na matice kol č.17

                      Račnový klíč

                      Plochý šroubovák

                      Kleště pro vodní čerpadlo

                      Průbojník

                      Vratidlo

                      Kladivo

                      Páčidlo

                      Klín pod kolo auta

Koupit nástroje

Výměna: čidla ABS - VW Golf 4. Tip od AUTODOC:

Celý postup práce proveďte při vypnutém motoru.

Výměna: čidla ABS - VW Golf 4. Postupujte podle následujícího procesu:

Krok 1

Kola auta zajistěte pomocí klínů.

Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 3

Zvedněte zadní část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při odšroubovávání upevňovacích šroubů. VW Golf 4
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte upevnění ABS snímače. Použijte nylonový čistící kartáč. Použijte sprej WD-40.
Krok 7

Odpojte konektor ABS snímače. Použijte plochý šroubovák.
Krok 8

Odšroubujte upevnění ABS snímače. Použijte imbusový klíč č. H5. Použijte ráčnový klíč.
Krok 9

Vyčistěte upevňovací prvky držáku brzdového třmenu. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 10

Odšroubujte upevňovací prvky držáku brzdového třmenu. Použijte imbusový klíč č. H8. Použijte ráčnový klíč. Použijte vratidlo.
Krok 11

Uvolněte lanko parkovací brzdy. Použijte kleště na vodní pumpu. Použijte páčidlo.
Krok 12

Odstraňte brzdový třmen spolu s jeho držákem.

Výměna: čidla ABS - VW Golf 4. Doporučují odborníci z AUTODOC:
Přivažte třmen k zavěšení kol nebo ke karoserii drátkem bez odpojení od brzdové hadičky, aby se předešlo ztrátě tlaku v brzdovém systému.Ujistěte se, že brzdový třmen nevisí na brzdové hadičce.Po odstranění brzdového třmenu nestláčejte brzdový pedál. Vypadl by totiž píst z brzdového válce, vylila by se brzdová kapalina a systém by ztratil tlak.Zkontrolujte držák brzdového třmenu, vodící závlačky brzdového třmenu a pouzdra. Vyčistěte je. Pokud je to nutné, vyměňte je.
Krok 13

Vyčistěte upevnění brzdového kotouče. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 14

Odšroubujte upevnění brzdového kotouče. Použijte hvězdicový Torx T 30. Použijte ráčnový klíč.
Krok 15

Odstraňte brzdový kotouč.
Krok 16

Odpojte snímač ABS. Použijte průbojník. Použijte kladivo. Použijte páčidlo.
Krok 17

Vyčistěte montážní pozici ABS senzoru. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 18

Natřete upevňovací prvek ABS senzoru. Použijte víceúčelové mazivo.
Krok 19

Zapojte snímač ABS.
Krok 20

Utáhněte upevňovací prvek spojující ABS snímač k čepu nápravy. Použijte imbusový klíč č. H5. Použijte momentový klíč. Utáhněte ji točivým momentem 6 Nm.
Krok 21

Ošetřete konektor ABS snímače. Použijte dielektrické mazivo.
Krok 22

Připevněte konektor ABS snímače.
Krok 23

Vyčistěte náboj. Použijte drátěný kartáč. Natřete kontaktní povrch. Použijte měděné mazivo.
Krok 24

Nainstalujte brzdový kotouč.
Krok 25

Upevněte upevnění brzdového kotouče. Použijte hvězdicový Torx T 30. Použijte momentový klíč. Utáhněte ji točivým momentem 6 Nm.
Krok 26

Nainstalujte brzdový třmen spolu s jeho držákem.
Krok 27

Upevněte svorku brzdového třmenu. Použijte imbusový klíč č. H8. Použijte momentový klíč. Utáhněte ji točivým momentem 45 Nm.
Krok 28

Nainstalujte lanko parkovací brzdy na držák brzdového třmenu. Použijte kleště na vodní pumpu. Použijte páčidlo.
Krok 29

Vyčistěte montážní otvor disku kola. Použijte drátěný kartáč.
Krok 30

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 31

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: čidla ABS - VW Golf 4. Po aplikování spreje několik minut počkejte.
Krok 32

Nainstalujte kolo.

AUTODOC doporučuje:
K zabránění zranění držte kolo při šroubování upevňovacích šroubů.
Krok 33

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 34

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 17. Použijte momentový klíč. Utáhněte ji točivým momentem 120 Nm.
Krok 35

Odstraňte zvedáky a klíny.
