Důležité!

Tento proces výměny můžete použít pro model:
FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet, FIAT Doblo Cargo (223_) 1.9 JTD Multijet, FIAT Doblo Cargo (223_) 1.2 (223ZXA1A), FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A), FIAT Doblo Cargo (223_) 1.6 16V (223ZXD1A), FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A), FIAT Doblo Cargo (223_) 1.9 JTD, FIAT Doblo Cargo (223_) 1.3 JTD 16V, FIAT Doblo Cargo (223_) 1.4, FIAT Doblo Cargo (223_) 1.6 Natural Power, FIAT Doblo Cargo (223_) 1.6 16V, FIAT Doblo Cargo (223_) 1.6 Natural Power (223WXD1A) … Zobrazit více

Postup se může mírně měnit podle designu auta.

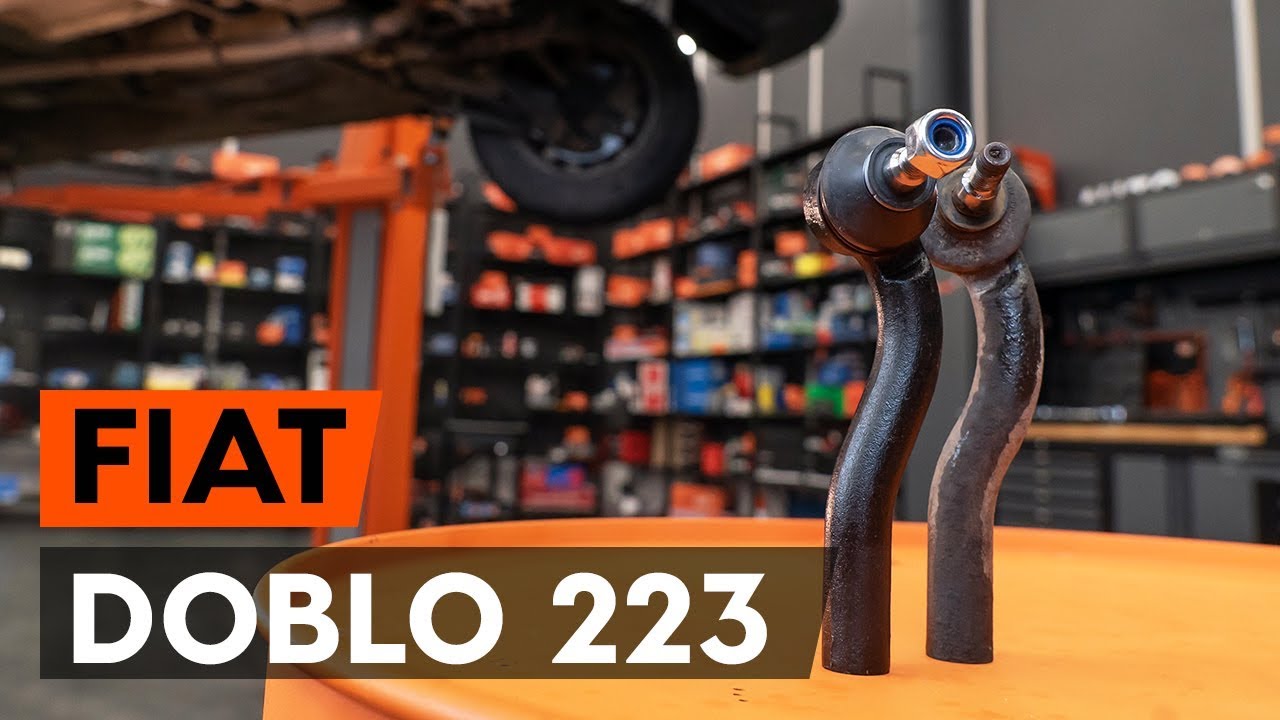

Jak vyměnit čepy táhla na FIAT DOBLO 1 (223) [NÁVOD AUTODOC]

Jak vyměnit kulový čep řízení na Fiat Doblo Cargo – návod k výměně

Všechny díly, které potřebujete vyměnit – Hlava příčného táhla řízení pro Doblo Cargo (223_) a jiné modely FIAT

Hlava příčného táhla řízení

        Hlava příčného táhla řízení pro Doblo I Cargo (223) Diesel (84 HP)

        Hlava příčného táhla řízení pro Doblo I Cargo (223) Diesel (120 HP)

        Hlava příčného táhla řízení pro Doblo I Cargo (223) Benzín (65 HP)

        Hlava příčného táhla řízení pro Doblo I Cargo (223) Diesel (63 HP)

        Hlava příčného táhla řízení pro Doblo I Cargo (223) Benzín (103 HP)

        Hlava příčného táhla řízení pro Doblo I Cargo (223) Diesel (100 HP)

        Hlava příčného táhla řízení pro Doblo I Cargo (223) Diesel (105 HP)

        Hlava příčného táhla řízení pro Doblo I Cargo (223) Diesel (70 HP)

        Hlava příčného táhla řízení pro Doblo I Cargo (223) Benzín (77 HP)

Výměna: kulového čepu řízení - Fiat Doblo Cargo. Seznam potřebných nástrojů:

                        Drátěný kartáč

                        Sprej WD-40

                        Měděné mazivo

                        Nástavec č. 17

                        Kombinační klíč č.22

                        Úderová rázová hlavice na matice kol č.17

                        Momentový klíč

                        Vratidlo

                        Stahovák kulového čepu

                        Posuvné měřidlo

                        Klín pod kolo auta

Koupit nástroje

Výměna: kulového čepu řízení - Fiat Doblo Cargo. AUTODOC doporučuje:

Čepy táhla řízení vyměňte v páru.
Proces výměny je totožný pro levý a pravý čep táhla řízení.
Během instalačního procesu používejte pouze nové šrouby a podložky.
Celý postup práce proveďte při vypnutém motoru.

Výměna: kulového čepu řízení - Fiat Doblo Cargo. Doporučený postup kroků:

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Důležité! Při odšroubovávání upevňovacích šroubů držte kolo. Fiat Doblo Cargo
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte upevnění spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 7

Při demontáži si poznamenejte nebo změřte přesnou polohu kulového čepu na spojovací tyči, nebo spočítejte počet otočení, aby se následně zabránilo špatnému vyrovnání kol. Použijte posuvné měřidlo.
Krok 8

Uvolněte šroub zajišťující koncovku táhla na táhle. Použijte kombinační klíč č.22.
Krok 9

Odšroubujte koncovou šroub kloubu řízení. Použijte nástavec č.17. Použijte vratidlo.
Krok 10

Odpojte koncovku táhla od kloubu řízení. Použijte stahovák na kulové čepy.
Krok 11

Odšroubujte koncovku od táhla.
Krok 12

Zašroubujte novou koncovku táhla řízení.

Výměna: kulového čepu řízení - Fiat Doblo Cargo. Doporučují odborníci z AUTODOC:
Při instalaci tyče řízení proveďte stejný počet otočení, nebo nechte venku stejný počet závitů podle vašich měření.
Krok 13

Vyčistěte montážní pozici čepu táhla řízení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 14

Natřete upevnění spojující čep táhla řízení k hlavě ložiska čepu. Použijte měděné mazivo.
Krok 15

Připojte koncovku kloubu řízení ke kloubu řízení. Použijte nástavec č.17.
Krok 16

Našroubujte blokovací matici čepu táhla řízení. Použijte kombinační klíč č.22.
Krok 17

Upevněte zamykací šroub na koncovce táhla. Použijte kombinační klíč č.22. Použijte momentový klíč. Utáhněte ji točivým momentem 85 Nm.
Krok 18

Utáhněte upevňovací matici spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 49 Nm.
Krok 19

Natřete upevnění spojující čep táhla řízení k hlavě ložiska čepu. Použijte měděné mazivo.
Krok 20

Vyčistěte montážní otvor disku kola. Použijte drátěný kartáč.

Krok 21

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 22

Nainstalujte kolo.

Výměna: kulového čepu řízení - Fiat Doblo Cargo. Tip od AUTODOC:
K zabránění zranění držte kolo při šroubování upevňovacích šroubů.
Krok 23

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 24

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 98 Nm.

Výměna: kulového čepu řízení - Fiat Doblo Cargo. Profesionálové doporučují:
Pokud to bude nutné, zkontrolujte a nastavte natočení kola.
Krok 25

Odstraňte zvedáky a klíny.
