Důležité!

Tento proces výměny můžete použít pro model:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.8 VR6 4motion, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 2.0 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 3.2 R32 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 2.0 BiFuel … Zobrazit více

Postup se může mírně měnit podle designu auta.

Jak vyměnit čepy táhla na VW GOLF 4 (1J1) [NÁVOD AUTODOC]

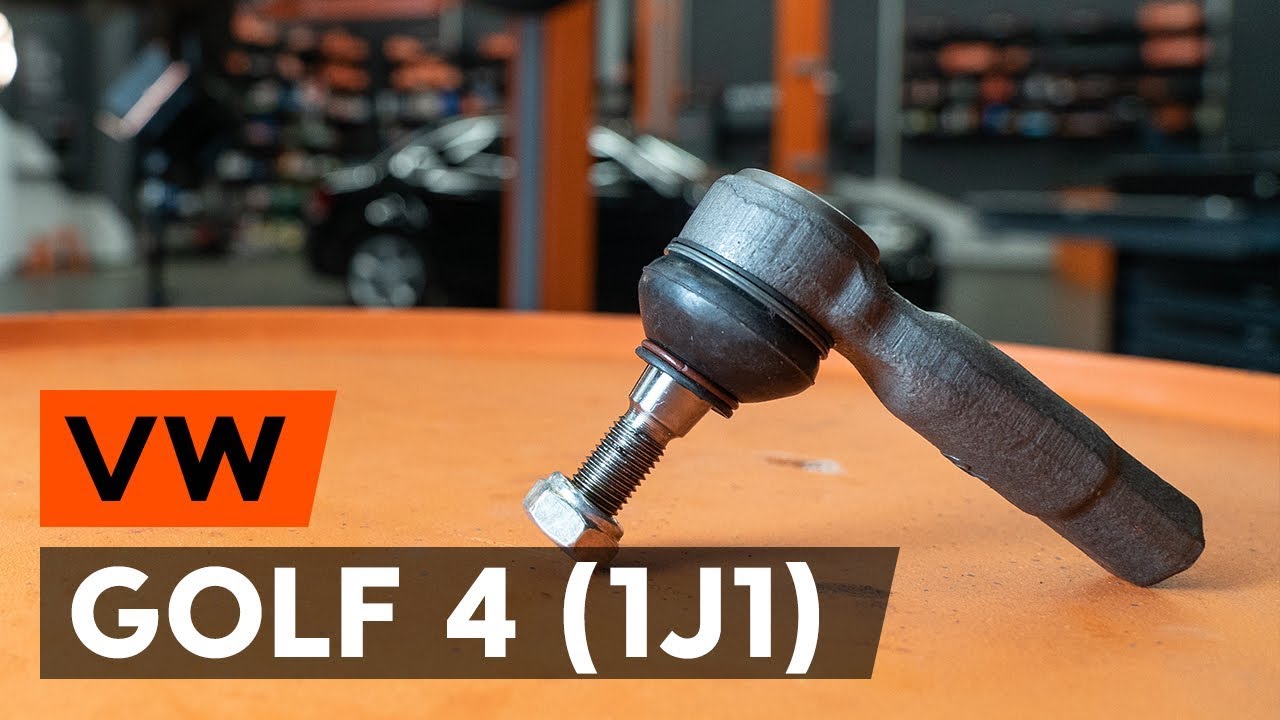

Jak vyměnit kulový čep řízení na VW Golf 4 – návod k výměně

Alternativní produkty

Hlava příčného táhla řízení

Výměna: kulového čepu řízení - VW Golf 4. Potřebné nástroje:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Měděné mazivo

                      Kombinační klíč č.19

                      Kombinační klíč č.22

                      Nástavec č. 17

                      Úderová rázová hlavice na matice kol č.17

                      Račnový klíč

                      Momentový klíč

                      Vratidlo

                      Posuvné měřidlo

                      Klín pod kolo auta

Koupit nástroje

Výměna: kulového čepu řízení - VW Golf 4. Doporučují odborníci z AUTODOC:

Čepy táhla řízení vyměňte v páru.
Proces výměny je totožný pro levý a pravý čep táhla řízení.
Prosím pozor: všechny práce na autě - VW Golf 4 – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Kola auta zajistěte pomocí klínů.

Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při odšroubovávání upevňovacích šroubů. VW Golf 4
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte upevnění spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 7

Při demontáži si poznamenejte nebo změřte přesnou polohu kulového čepu na spojovací tyči, nebo spočítejte počet otočení, aby se následně zabránilo špatnému vyrovnání kol. Použijte posuvné měřidlo.
Krok 8

Uvolněte šroub zajišťující koncovku táhla na táhle. Použijte kombinační klíč č.19. Použijte kombinační klíč č.22.
Krok 9

Odšroubujte koncovou šroub kloubu řízení. Použijte nástavec č.17. Použijte vratidlo.
Krok 10

Odpojte koncovku táhla od kloubu řízení.
Krok 11

Odšroubujte koncovku od táhla.
Krok 12

Vyčistěte montážní pozice čepu táhla řízení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 13

Zašroubujte novou koncovku táhla řízení.

Výměna: kulového čepu řízení - VW Golf 4. Tip od odborníků z AUTODOC:
Při instalaci tyče řízení proveďte stejný počet otočení, nebo nechte venku stejný počet závitů podle vašich měření.
Krok 14

Natřete závitovou část táhla řízení. Použijte měděné mazivo.
Krok 15

Připojte koncovku kloubu řízení ke kloubu řízení.
Krok 16

Při demontáži si poznamenejte nebo změřte přesnou polohu kulového čepu na spojovací tyči, nebo spočítejte počet otočení, aby se následně zabránilo špatnému vyrovnání kol. Použijte posuvné měřidlo.
Krok 17

Upevněte zamykací šroub na koncovce táhla. Použijte kombinační klíč č.19. Použijte kombinační klíč č.22. Použijte momentový klíč. Utáhněte ji točivým momentem 50 Nm.
Krok 18

Zašroubujte upevňovací matici, která spojuje čep táhla řízení k hlavě ložiska čepu řízení. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 19

Utáhněte upevňovací matici spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 45 Nm.
Krok 20

Natřete upevnění spojující čep táhla řízení k hlavě ložiska čepu. Použijte měděné mazivo.
Krok 21

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 22

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: kulového čepu řízení - VW Golf 4. Po aplikování spreje několik minut počkejte.
Krok 23

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. VW Golf 4
Krok 24

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 25

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 120 Nm.

Výměna: kulového čepu řízení - VW Golf 4. Doporučují odborníci z AUTODOC:
Pokud to bude nutné, zkontrolujte a nastavte natočení kola.
Krok 26

Odstraňte zvedáky a klíny.
