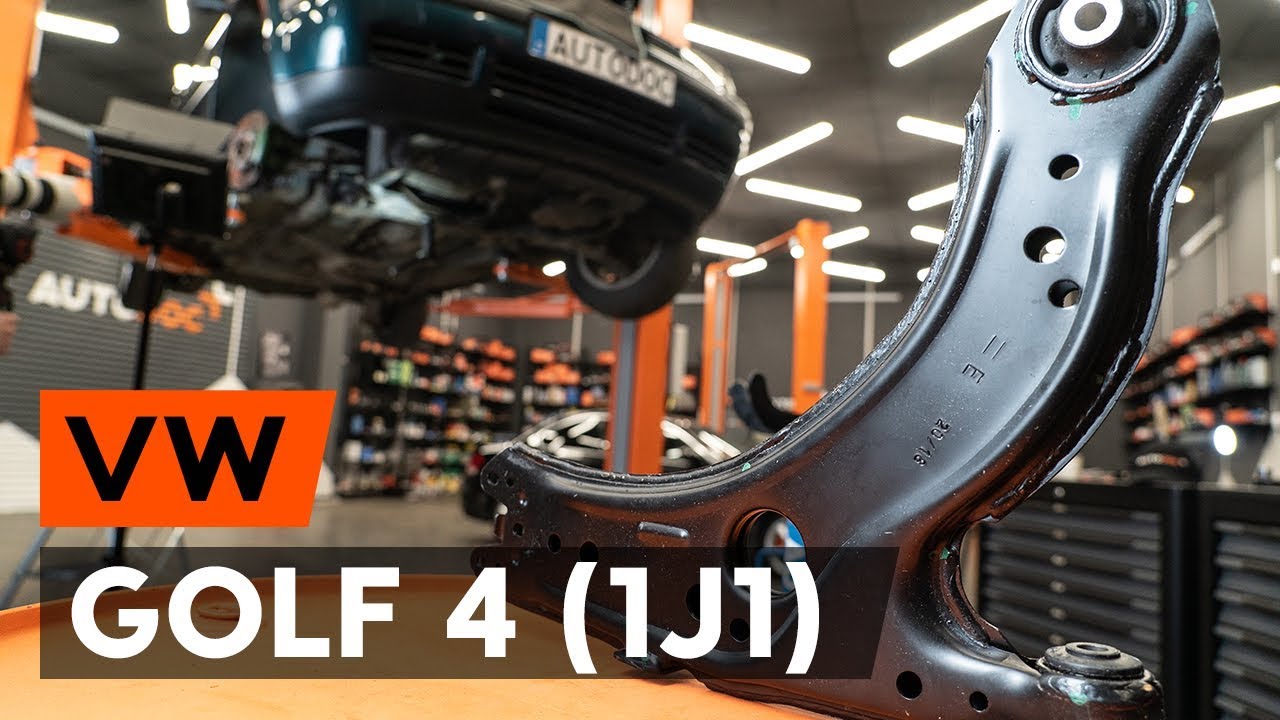

Jak vyměnit přední spodní rameno na VW Golf 4 – návod k výměně

Všechny díly, které potřebujete vyměnit – Rameno Zavesenia Kolies pro Golf IV Hatchback (1J1) a jiné modely VW

Alternativní produkty

Ridici paka, zaveseni kol

SKCA-0050001 STARK Ridici paka, zaveseni kol

640,82 CZK

Obchod

QSA1532S QUINTON HAZELL Ridici paka, zaveseni kol

972,97 CZK

Obchod

TC787 DELPHI Ridici paka, zaveseni kol

976,76 CZK

Obchod

VO-WP-1552 MOOG Ridici paka, zaveseni kol

997,17 CZK

Obchod

19822 FEBI BILSTEIN Ridici paka, zaveseni kol

1051,49 CZK

Obchod

58011902 METZGER Ridici paka, zaveseni kol

1111,78 CZK

Obchod

SKCA-0050697 STARK Ridici paka, zaveseni kol

1148,05 CZK

Obchod

37471 SIDEM Ridici paka, zaveseni kol

1269,35 CZK

Obchod

49704/2 MAPCO Ridici paka, zaveseni kol

1390,45 CZK

Obchod

5014718 NK Ridici paka, zaveseni kol

1392,00 CZK

Obchod

Výměna: přední spodní rameno - VW Golf 4. Potřebné nástroje:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Měděné mazivo

                      Kombinační klíč č.18

                      Nástavec č. 13

                      Nástavec č. 16

                      Nástavec č. 18

                      Úderová rázová hlavice na matice kol č.17

                      Račnový klíč

                      Momentový klíč

                      Vratidlo

                      Páčidlo

                      Hydraulický převodový zvedák

                      Klín pod kolo auta

Koupit nástroje

Výměna: přední spodní rameno - VW Golf 4. Tip od AUTODOC:

Proces výměny je stejný pro levé a pravé spodní rameno.
Celý postup práce proveďte při vypnutém motoru.

Výměna: přední spodní rameno - VW Golf 4. Doporučený postup kroků:

Krok 1

Kola auta zajistěte pomocí klínů.

Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při odšroubovávání upevňovacích šroubů. VW Golf 4
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte všechna spojení ramene. Použijte drátěný kartáč. Použijte sprej WD-40.

AUTODOC doporučuje:
Výměna: přední spodní rameno - VW Golf 4. Po aplikování spreje několik minut počkejte.Nasaďte si ochranné brýle.
Krok 7

Odšroubujte upevňovací prvek spojující stabilizátor s ovládacím ramenem. Použijte nástavec č.16. Použijte vratidlo.
Krok 8

Odšroubujte upevňovací prvek spojující kulový čep a ovládací rameno odpružení. Použijte nástavec č.13. Použijte vratidlo.
Krok 9

Uvolněte přední upevňovací prvek ovládacího ramene. Použijte nástavec č.18. Použijte vratidlo.
Krok 10

Odšroubujte upevnění zadního ramene. Použijte kombinační klíč č.18. Použijte nástavec č.18. Použijte vratidlo.
Krok 11

Odstraňte zadní upevňovací prvek ovládacího ramene.
Krok 12

Odšroubujte upevnění předního ramene. Použijte nástavec č.18. Použijte ráčnový klíč.
Krok 13

Odstraňte přední upevňovací prvek ovládacího ramene.
Krok 14

Odpojte kulový čep od ramene.
Krok 15

Odstraňte rameno. Použijte páčidlo.
Krok 16

Vyčistěte montážní otvory a závit ramene odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 17

Nainstalujte nové rameno.

Výměna: přední spodní rameno - VW Golf 4. Doporučují odborníci z AUTODOC:
Během instalačního procesu používejte pouze nové šrouby a podložky.Nepoškoďte kryt kulového čepu.
Krok 18

Nainstalujte upevňovací prvky ovládacího ramene.
Krok 19

Připojte kulový čep k ovládacímu ramenu.
Krok 20

Zašroubujte upevňovací prvky kulového čepu. Použijte nástavec č.13. Použijte ráčnový klíč.
Krok 21

Podepřete rameno. Použijte zvedák s hydraulickými převody.
Krok 22

Utáhněte přední upevnění spojující ovládací rameno a podpůrný rám. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 70 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 23

Utáhněte zadní upevňovací prvek ovládacího ramene. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 70 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 24

Odstraňte podpěru zpod ramene.

AUTODOC doporučuje:
VW Golf 4 - Zvedák na auto nedávejte dolů příliš prudce, aby se nepoškodily součástky a mechanismy auta.
Krok 25

Utáhněte upevňovací prvek spojující stabilizátor s ovládacím ramenem. Použijte nástavec č.16. Použijte momentový klíč. Utáhněte ji točivým momentem 15 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 26

Utáhněte upevnění kulového čepu. Použijte nástavec č.13. Použijte momentový klíč. Utáhněte ji točivým momentem 20 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 27

Natřete a ošetřete všechna spojení ramene. Použijte měděné mazivo.
Krok 28

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 29

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: přední spodní rameno - VW Golf 4. Po aplikování spreje několik minut počkejte.
Krok 30

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. VW Golf 4
Krok 31

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 32

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 120 Nm.
Krok 33

Odstraňte zvedáky a klíny.
