Důležité!

Tento proces výměny můžete použít pro model:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI … Zobrazit více

Postup se může mírně měnit podle designu auta.

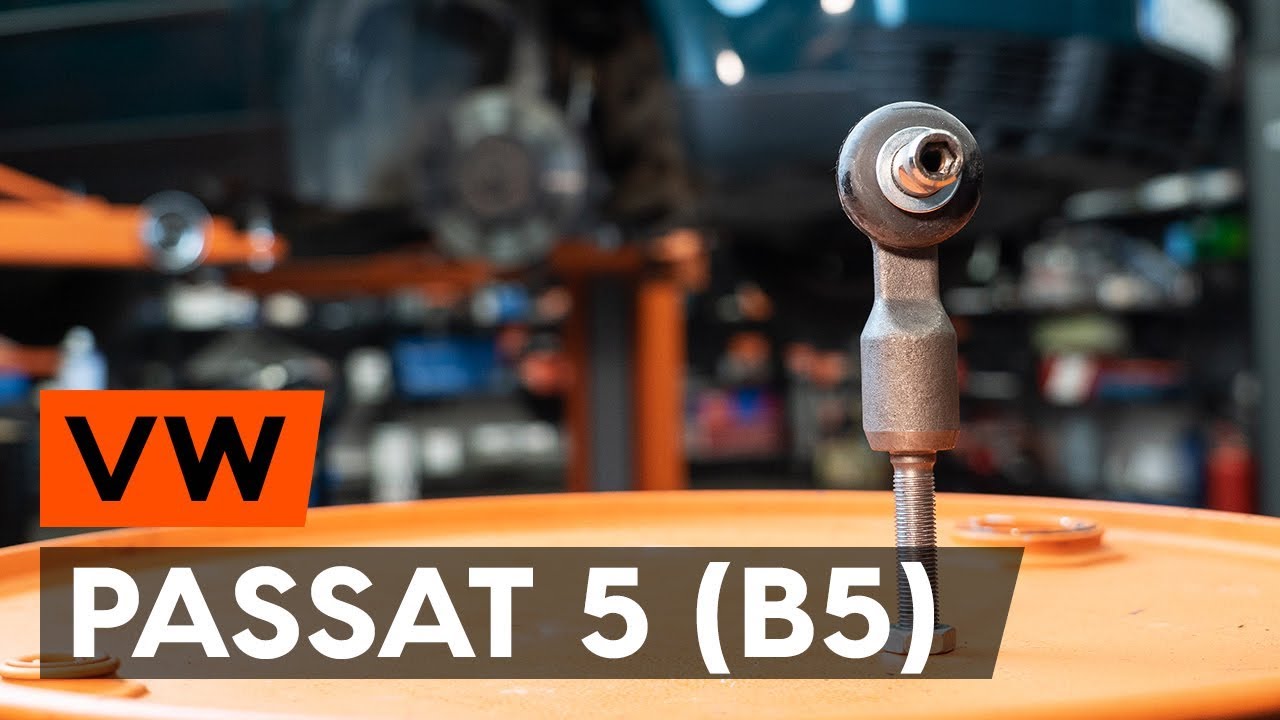

Jak vyměnit čepy táhla na VW PASSAT 5 (B5) [NÁVOD AUTODOC]

Jak vyměnit kulový čep řízení na VW Passat B5 Variant – návod k výměně

Všechny díly, které potřebujete vyměnit – Hlava příčného táhla řízení pro PASSAT Variant (3B6) a jiné modely VW

Hlava příčného táhla řízení

Příčné táhlo řízení

Sada na opravy, příčné táhlo řízení

Montazni sada, hlava pricneho tahla rizeni

        Hlava příčného táhla řízení pro VW PASSAT Variant (3B6) 1.9 TDI Diesel (130 HP)

        Hlava příčného táhla řízení pro VW PASSAT Variant (3B6) 1.6 Benzín (102 HP)

        Hlava příčného táhla řízení pro VW PASSAT Variant (3B6) 2.0 Benzín (115 HP)

        Hlava příčného táhla řízení pro VW PASSAT Variant (3B6) 2.3 VR5 Benzín (170 HP)

        Hlava příčného táhla řízení pro VW PASSAT Variant (3B6) 1.8 T 20V Benzín (150 HP)

        Hlava příčného táhla řízení pro VW PASSAT Variant (3B6) 2.8 4motion Benzín (193 HP)

        Hlava příčného táhla řízení pro VW PASSAT Variant (3B6) 2.5 TDI Diesel (150 HP)

        Hlava příčného táhla řízení pro VW PASSAT Variant (3B6) 2.5 TDI 4motion Diesel (150 HP)

        Hlava příčného táhla řízení pro VW PASSAT Variant (3B6) 1.9 TDI 4motion Diesel (130 HP)

Výměna: kulového čepu řízení - VW Passat B5 Variant. Nástroje, které možná budete potřebovat:

                        Drátěný kartáč

                        Sprej WD-40

                        Čistič brzd

                        Měděné mazivo

                        Kombinační klíč č.18

                        Kombinační klíč č.22

                        Nástavec č. 13

                        Nástavec č. 15

                        Úderová rázová hlavice na matice kol č.17

                        Račnový klíč

                        Momentový klíč

                        Kladivo

                        Plochý sekáč

                        Posuvné měřidlo

                        Klín pod kolo auta

Koupit nástroje

Výměna: kulového čepu řízení - VW Passat B5 Variant. Doporučují odborníci z AUTODOC:

Čepy táhla řízení vyměňte v páru.
Proces výměny je totožný pro levý a pravý čep táhla řízení.
Během instalačního procesu používejte pouze nové šrouby a podložky.
Prosím pozor: všechny práce na autě - VW Passat B5 Variant – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

Výměna: kulového čepu řízení - VW Passat B5 Variant. Tip:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte upevnění spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 7

Odšroubujte koncovou šroub kloubu řízení. Použijte nástavec č.13. Použijte ráčnový klíč.
Krok 8

Odšroubujte koncovou šroub kloubu řízení. Použijte nástavec č.15. Použijte ráčnový klíč.
Krok 9

Odstraňte upevňovací šroub.
Krok 10

Odpojte koncovku táhla od kloubu řízení. Použijte plochý sekáč na kov. Použijte kladivo.
Krok 11

Vyčistěte upevnění spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 12

Při demontáži si poznamenejte nebo změřte přesnou polohu kulového čepu na spojovací tyči, nebo spočítejte počet otočení, aby se následně zabránilo špatnému vyrovnání kol. Použijte posuvné měřidlo.
Krok 13

Uvolněte šroub zajišťující koncovku táhla na táhle. Použijte kombinační klíč č.18. Použijte kombinační klíč č.22.
Krok 14

Odšroubujte koncovku od táhla.
Krok 15

Zašroubujte novou koncovku táhla řízení.

Výměna: kulového čepu řízení - VW Passat B5 Variant. AUTODOC doporučuje:
Při instalaci tyče řízení proveďte stejný počet otočení, nebo nechte venku stejný počet závitů podle vašich měření.
Krok 16

Při demontáži si poznamenejte nebo změřte přesnou polohu kulového čepu na spojovací tyči, nebo spočítejte počet otočení, aby se následně zabránilo špatnému vyrovnání kol. Použijte posuvné měřidlo.
Krok 17

Vyčistěte montážní pozice čepu táhla řízení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 18

Natřete závitovou část táhla řízení. Použijte měděné mazivo.
Krok 19

Připojte koncovku kloubu řízení ke kloubu řízení.
Krok 20

Zašroubujte upevňovací matici, která spojuje čep táhla řízení k hlavě ložiska čepu řízení. Použijte nástavec č.13. Použijte ráčnový klíč.
Krok 21

Nainstalujte upevňovací šroub.
Krok 22

Zašroubujte upevňovací matici, která spojuje čep táhla řízení k hlavě ložiska čepu řízení. Použijte nástavec č.15. Použijte ráčnový klíč.
Krok 23

Upevněte zamykací šroub na koncovce táhla. Použijte kombinační klíč č.18. Použijte kombinační klíč č.22. Použijte momentový klíč. Utáhněte ji točivým momentem 40 Nm.
Krok 24

Utáhněte upevňovací matici spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte nástavec č.15. Použijte momentový klíč. Utáhněte ji točivým momentem 45 Nm.
Krok 25

Utáhněte upevňovací matici spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte nástavec č.13. Použijte momentový klíč. Utáhněte ji točivým momentem 7 Nm.
Krok 26

Natřete upevnění spojující čep táhla řízení k hlavě ložiska čepu. Použijte měděné mazivo.
Krok 27

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 28

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: kulového čepu řízení - VW Passat B5 Variant. Po aplikování spreje několik minut počkejte.
Krok 29

Nainstalujte kolo.

Výměna: kulového čepu řízení - VW Passat B5 Variant. Profesionálové doporučují:
K zabránění zranění držte kolo při šroubování upevňovacích šroubů.
Krok 30

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 31

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 120 Nm.

Výměna: kulového čepu řízení - VW Passat B5 Variant. Tip od odborníků z AUTODOC:
Pokud to bude nutné, zkontrolujte a nastavte natočení kola.
Krok 32

Odstraňte zvedáky a klíny.
