Jak vyměnit přední horní rameno na VW Passat B5 Variant – návod k výměně

stažení: 11

Zobrazení: 456

Důležité!

Tento proces výměny můžete použít pro model:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion … Zobrazit více

Postup se může mírně měnit podle designu auta.

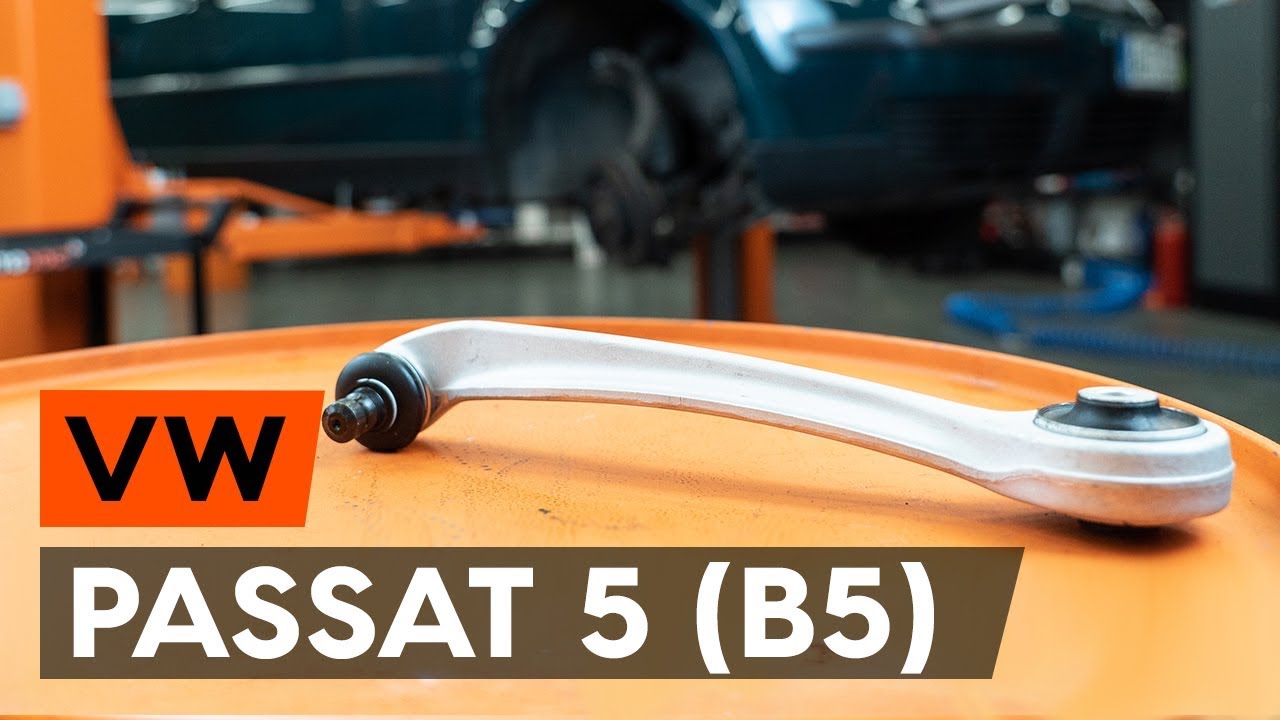

Jak vyměnit předního rameno na VW PASSAT 5 (B5) [NÁVOD AUTODOC]

Jak vyměnit přední horní rameno na VW Passat B5 Variant – návod k výměně

Alternativní produkty

Ridici paka, zaveseni kol

Výměna: přední horní rameno - VW Passat B5 Variant. Potřebné nástroje:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Měděné mazivo

                      Kombinační klíč č.16

                      Kombinační klíč č.18

                      Nástavec č. 13

                      Nástavec č. 15

                      Nástavec č. 16

                      Nástavec č. 18

                      Úderová rázová hlavice na matice kol č.17

                      Račnový klíč

                      Momentový klíč

                      Průbojník

                      Kladivo

                      Páčidlo

                      Hydraulický převodový zvedák

                      Kryt na blatník

                      Klín pod kolo auta

Koupit nástroje

Výměna: přední horní rameno - VW Passat B5 Variant. Tip:

Proces výměny je totožný pro levé a pravé vrchní ovládací rameno.
Celý postup práce proveďte při vypnutém motoru.

Výměna: přední horní rameno - VW Passat B5 Variant. Proveďte následující kroky:

Krok 1

Otevřete kapotu.
Krok 2

Na ochranu laku a barvy a plastových prvků auta použijte ochranné kryty na blatníky.
Krok 3

Odstraňte těsnění mřížky na odvádění vody.
Krok 4

Zvedněte a odstraňte mřížku pro odvádění vody.

Krok 5

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 6

Uvolněte vrchní upevňovací prvek ložiska vzpěry tlumiče. Použijte nástavec č.16. Použijte ráčnový klíč.
Krok 7

Kola auta zajistěte pomocí klínů.
Krok 8

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 9

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 10

Odšroubujte šrouby kol.

Výměna: přední horní rameno - VW Passat B5 Variant. AUTODOC doporučuje:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 11

Odstraňte kolo.
Krok 12

Vyčistěte všechna spojení ramene. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 13

Odšroubujte upevňovací prvky horního příčného ramene (2 kusy). Použijte kombinační klíč č.16. Použijte nástavec č.16.
Krok 14

Odstraňte upevňovací šroub. Použijte průbojník. Použijte kladivo.
Krok 15

Odpojte vrchní rameno zavěšení kol od hlavy ložiska čepu řízení (2 kusy). Použijte páčidlo.
Krok 16

Vyčistěte upevňovací prvky vzpěry stabilizátoru. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 17

Odšroubujte upevnění spojující vzpěru stabilizátoru a stabilizátor. Použijte kombinační klíč č.16 (2 kusy).

Krok 18

Odšroubujte upevňovací prvek spojující stabilizátor s ovládacím ramenem. Použijte kombinační klíč č.16 (2 kusy).
Krok 19

Odstraňte stabilizační tyč.

Krok 20

Vyčistěte upevňovací prvky vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 21

Odšroubujte spodní upevnění vzpěry tlumiče. Použijte nástavec č.18. Použijte kombinační klíč č.18.
Krok 22

Odstraňte upevňovací šroub.
Krok 23

Odpojte spodní část tlumiče pérování. Použijte páčidlo.
Krok 24

Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče.

AUTODOC doporučuje:
Důležité! Při odšroubovávání upevňovacích šroubů držte vzpěru zavěšení kol. VW Passat B5 Variant
Krok 25

Odstraňte vzpěru zavěšení kol.
Krok 26

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 27

Uvolněte vrchní upevňovací prvek ložiska vzpěry tlumiče. Použijte nástavec č.13.
Krok 28

Odstraňte vrchní uložení tlumiče sestavené s ovládacími rameny.
Krok 29

Vyčistěte všechna spojení ramene. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 30

Odšroubujte upevňovací prvky spojující ovládací ramena k uložení tlumiče. Použijte nástavec č.16. Použijte kombinační klíč č.16.
Krok 31

Odstraňte upevňovací šroub.
Krok 32

Odstraňte rameno.
Krok 33

Vyčistěte montážní otvory a závit ramene odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 34

Nainstalujte nové rameno.

Výměna: přední horní rameno - VW Passat B5 Variant. Doporučují odborníci z AUTODOC:
Během instalačního procesu používejte pouze nové šrouby a podložky.Nepoškoďte kryt kulového čepu.Nastavte ovládací rameno podle jeho montážních otvorů.
Krok 35

Nainstalujte upevňovací šroub.
Krok 36

Utáhněte upevňovací prvek spojující ovládací ramena k uložení tlumiče. Použijte kombinační klíč č.16. Použijte nástavec č.16. Použijte momentový klíč. Utáhněte ji točivým momentem 50 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 37

Natřete tyč vzpěry tlumiče. Použijte měděné mazivo.
Krok 38

Nainstalujte vrchní uložení tlumiče sestavené s ovládacími rameny.
Krok 39

Zašroubujte vrchní upevnění uložení vzpěry tlumiče. Neutahujte ho.

Výměna: přední horní rameno - VW Passat B5 Variant. Tip od AUTODOC:
Abyste se vyhnuli zranění, držte vzpěru během zašroubování upevňovacích šroubů.
Krok 40

Utáhněte vrchní upevnění uložení vzpěry tlumiče. Použijte nástavec č.13. Použijte momentový klíč. Utáhněte ji točivým momentem 22 Nm.
Krok 41

Nainstalujte vzpěru tlumiče do oblouku kola.
Krok 42

Zašroubujte vrchní upevnění uložení vzpěry tlumiče. Použijte nástavec č.15. Neutahujte ho.
Krok 43

Vyčistěte montážní pozice vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 44

Připojte ovládací rameno odpružení kol k tlumiči.
Krok 45

Nainstalujte upevňovací šroub.
Krok 46

Zašroubujte spodní upevňovací prvek tlumiče pérování. Použijte kombinační klíč č.18. Použijte nástavec č.18.
Krok 47

Vyčistěte montážní otvory a závit ramene odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 48

Natřete a ošetřete všechna spojení ramene. Použijte měděné mazivo.
Krok 49

Připojte vrchní rameno zavěšení kol k hlavě ložiska čepu řízení (2 kusy).
Krok 50

Nainstalujte upevňovací šroub.
Krok 51

Zašroubujte upevňovací prvky (2 kusy) vrchního ovládacího ramene. Použijte kombinační klíč č.16. Použijte nástavec č.16.
Krok 52

Podepřete rameno. Použijte zvedák s hydraulickými převody.
Krok 53

Utáhněte spodní upevnění tlumiče. Použijte kombinační klíč č.18. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 90 Nm.
Krok 54

Utáhněte upevňovací prvky horního příčného ramene (2 kusy). Použijte kombinační klíč č.16. Použijte nástavec č.16. Použijte momentový klíč. Utáhněte ji točivým momentem 40 Nm.
Krok 55

Odstraňte podpěru zpod ramene.

AUTODOC doporučuje:
Výměna: přední horní rameno - VW Passat B5 Variant. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 56

Vyčistěte montážní pozice vzpěry stabilizátoru. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 57

Nainstalujte příčné stabilizační rameno.
Krok 58

Utáhněte upevňovací prvek spojující stabilizátor s ovládacím ramenem. Použijte kombinační klíč č.16. Použijte nástavec č.16. Použijte momentový klíč. Utáhněte ji točivým momentem 40 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 59

Utáhněte upevnění spojující vzpěru stabilizátoru a stabilizátor. Použijte kombinační klíč č.16. Použijte nástavec č.16. Použijte momentový klíč. Utáhněte ji točivým momentem 40 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 60

Natřete a ošetřete všechna spojení ramene. Natřete upevňovací prvky tlumiče. Použijte měděné mazivo.
Krok 61

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 62

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Po aplikaci spreje počkejte několik minut.
Krok 63

Nainstalujte kolo.

Výměna: přední horní rameno - VW Passat B5 Variant. Tip od odborníků z AUTODOC:
K zabránění zranění držte kolo při šroubování upevňovacích šroubů.
Krok 64

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 65

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 120 Nm.
Krok 66

Odstraňte zvedáky a klíny.
Krok 67

Utáhněte vrchní upevnění uložení vzpěry tlumiče. Použijte nástavec č.15. Použijte momentový klíč. Utáhněte ji točivým momentem 65 Nm.
Krok 68

Nainstalujte a zajistěte mřížku pro odvádění vody.
Krok 69

Nainstalujte těsnění mřížky na odvádění vody.
Krok 70

Odstraňte ochranný kryt blatníku.
Krok 71

Zavřete kapotu.
