Důležité!

Tento proces výměny můžete použít pro model:
NISSAN INTERSTAR karoserie (X70) dCi 80, NISSAN INTERSTAR karoserie (X70) dCI 90, NISSAN INTERSTAR karoserie (X70) dCi 115, NISSAN INTERSTAR karoserie (X70) dCi 140, NISSAN INTERSTAR karoserie (X70) dCi 100, NISSAN INTERSTAR karoserie (X70) dCi 120, NISSAN INTERSTAR karoserie (X70) dCi 150, NISSAN INTERSTAR karoserie (X70) dCi 100 … Zobrazit více

Postup se může mírně měnit podle designu auta.

Toto video ukazuje proces výměny podobné součástky na jiném vozidle

Alternativní produkty

Podpora- / Kloub

Výměna: kulový čep ramene - NISSAN INTERSTAR Box (X70). Nástroje, které možná budete potřebovat:

                      Drátěný kartáč

                      Sprej WD-40

                      Víceúčelový čisticí sprej

                      Keramické mazivo

                      Momentový klíč

                      Kombinovaný klíč, 16 mm

                      Hvězdicový nástavec Е16 Torx

                      Nástavec, 18 mm

                      Nástavec, 21 mm

                      Nástavec, 30 mm

                      Nástrčný nástavec na kola, 24 mm

                      Ráčnový klíč nebo elektrické nářadí pro demontáž/montáž závitových upevňovacích prvků

                      Otočný kolík

                      Sada se stahovákem a lisem na kulové klouby

                      Plochý šroubovák

                      Zvedák převodovky nebo druhý zvedák vozidla

                      Zvedací zařízení nebo zvedák s podpěrnými stojany a klíny pod kola

Koupit nástroje

Výměna: kulový čep ramene - NISSAN INTERSTAR Box (X70). Doporučují odborníci z AUTODOC:

Postup výměny je totožný pro levý i pravý kulový kloub.
Celý postup práce provádějte při vypnutém zapalování.

Výměna: kulový čep ramene - NISSAN INTERSTAR Box (X70). Doporučený postup kroků:

Krok 1

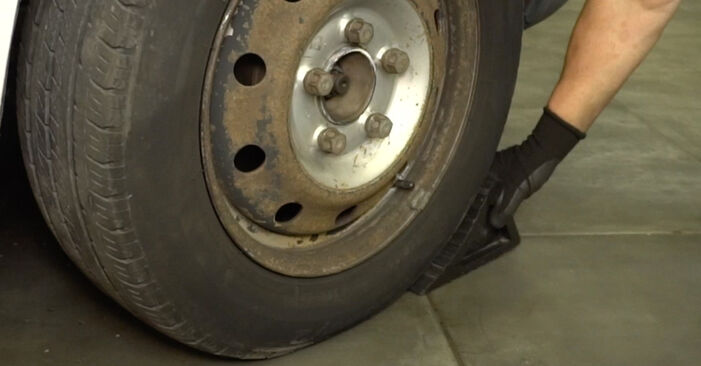

Pokud budete používat zvedák, zajistěte kola pomocí klínů.

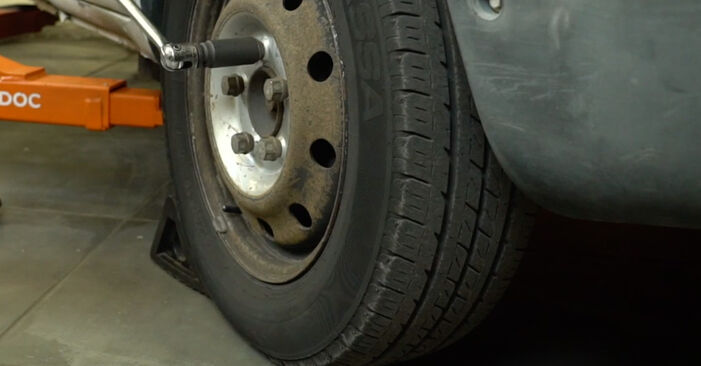

Krok 2

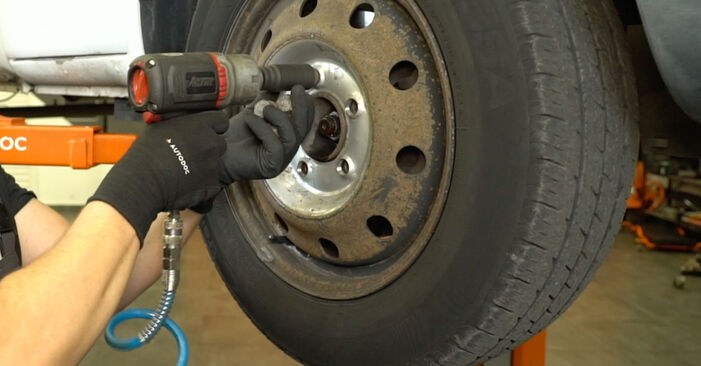

Uvolněte upevňovací prvky kola. Použijte úderovou rázovou hlavici na matice kol o průměru 24 mm. Použijte otočný kolík.
Krok 3

Zvedněte auto.

Výměna: kulový čep ramene - NISSAN INTERSTAR Box (X70). AUTODOC doporučuje:
Pokud používáte zvedák, ujistěte se, že je auto zaparkované na tvrdém a rovném povrchu.Nezapomeňte vůz dodatečně zajistit podpěrnými stojany.
Krok 4

Odšroubujte upevňovací prvky kola.

Pozor!
Abyste předešli zranění, při odšroubování matic kolo přidržujte.

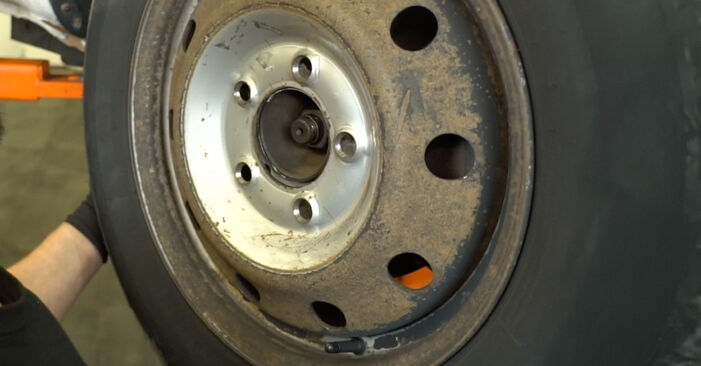

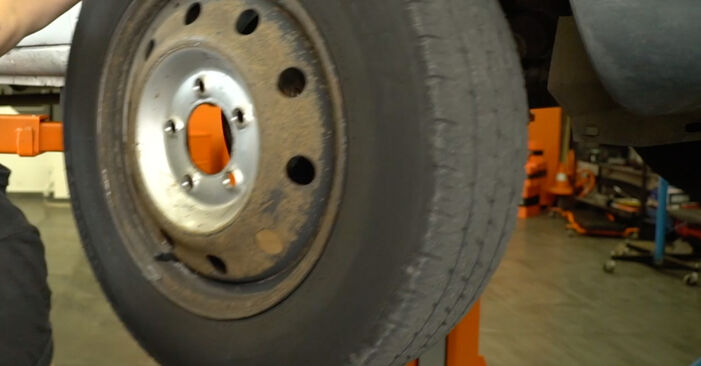

Krok 5

Odstraňte kolo.

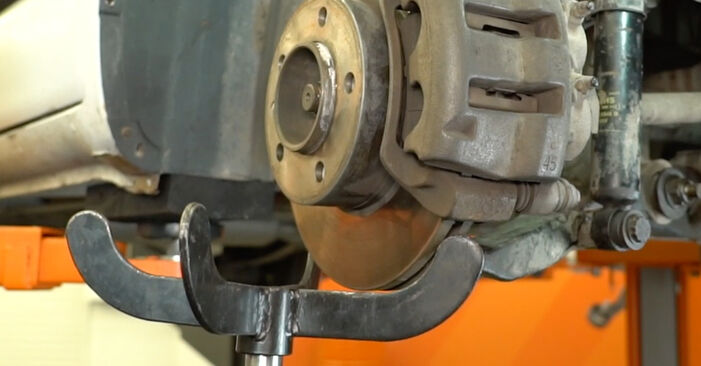

Krok 6

Podepřete hlavu ložiska čepu. Použijte zvedák převodovky nebo ještě jeden zvedák na auto.

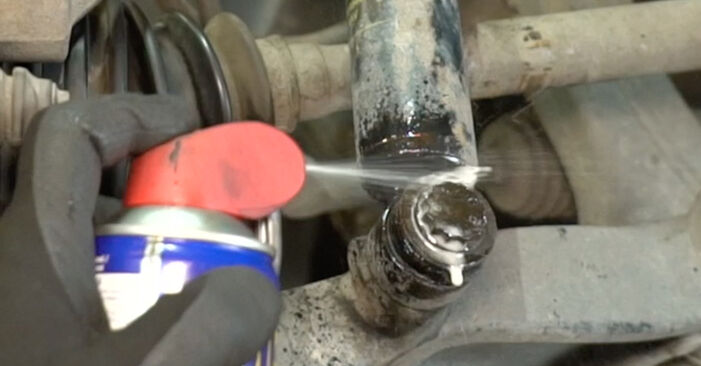

Krok 7

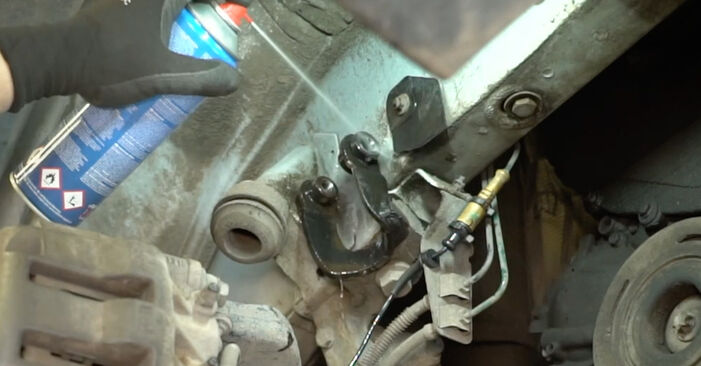

Vyčistěte upevňovací prvky tlumičů. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 8

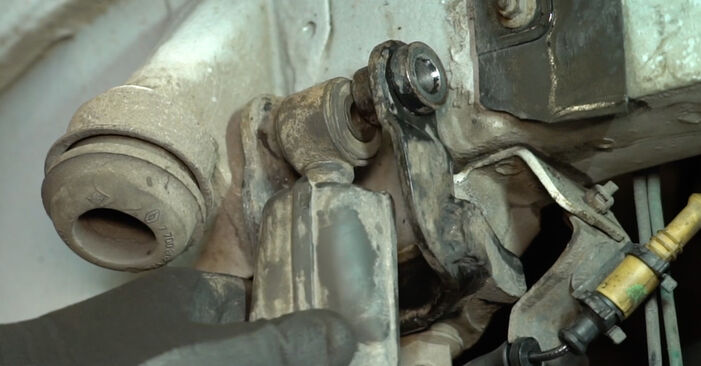

Odšroubujte horní upevňovací prvek tlumiče. Použijte nástavec o průměru 18 mm. Použijte ráčnový klíč.
Krok 9

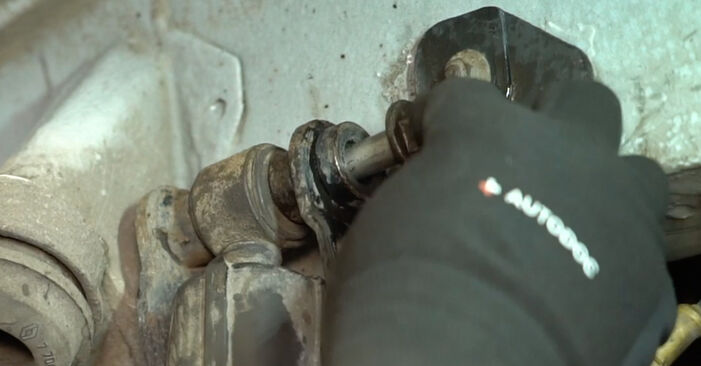

Odšroubujte spodní upevňovací prvek tlumiče. Použijte nástavec o průměru 21 mm. Použijte ráčnový klíč.

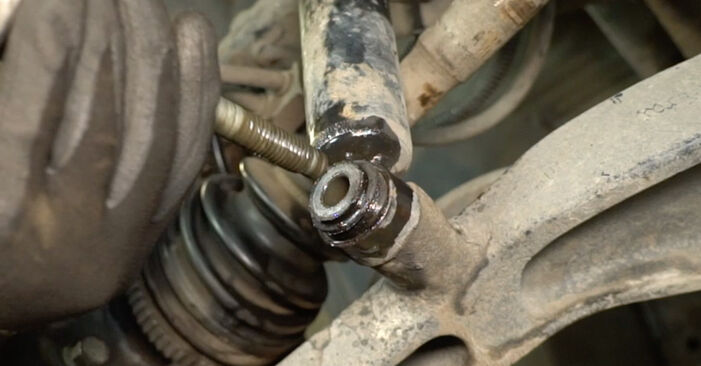

Krok 10

Odstraňte upevňovací šrouby.
Krok 11

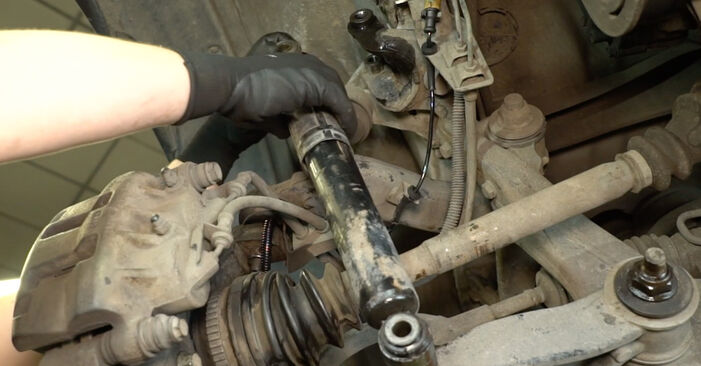

Odstraňte tlumič.
Krok 12

Vyčistěte upevňovací prvek spojující ovládací rameno s pomocným rámem. Použijte drátěný kartáč. Použijte sprej WD-40.

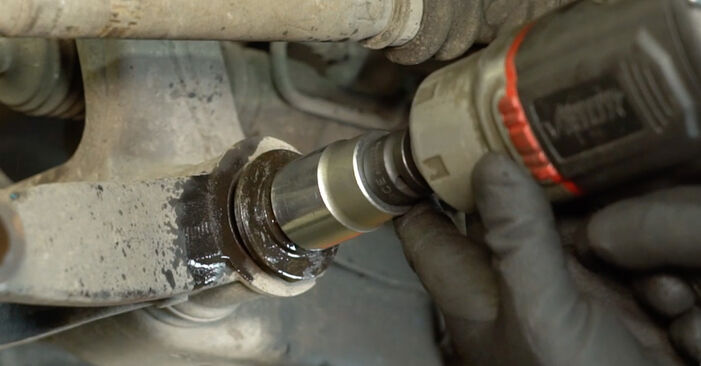

Krok 13

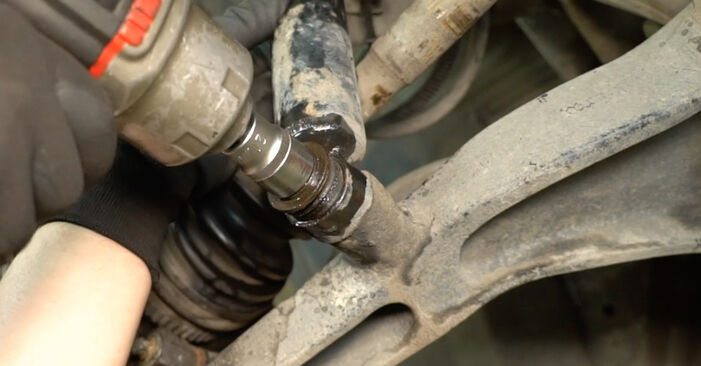

Uvolněte upevňovací prvek, který spojuje ovládací rameno s pomocným rámem. Použijte nástavec o průměru 30 mm. Použijte otočný kolík.
Krok 14

Vyčistěte upevňovací prvek, který spojuje spodní kulový kloub s hlavou ložiska čepu. Použijte drátěný kartáč. Použijte sprej WD-40.

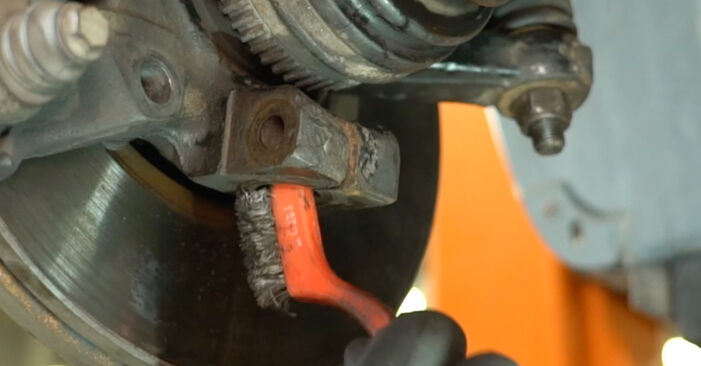

Krok 15

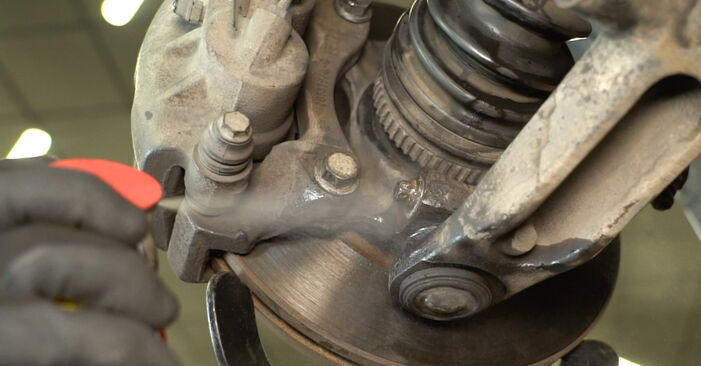

Vyčistěte spodní upevňovací prvek držáku brzdového třmene. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 16

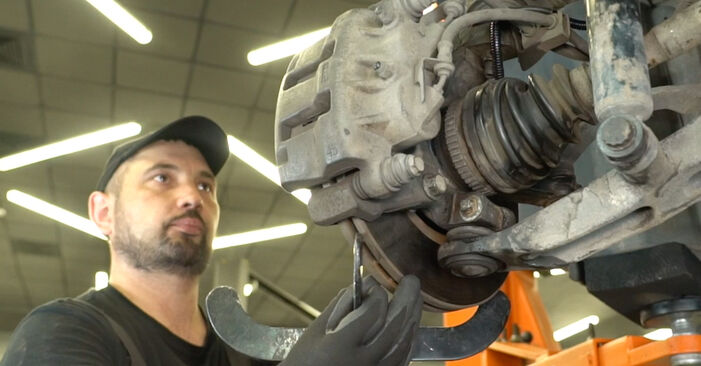

Odšroubujte spodní upevňovací prvek držáku brzdového třmene. Použijte nástavec o průměru 18 mm. Použijte ráčnový klíč.
Krok 17

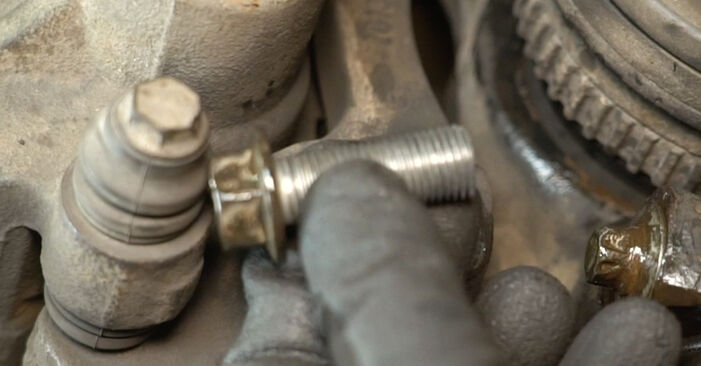

Odstraňte upevňovací šrouby.

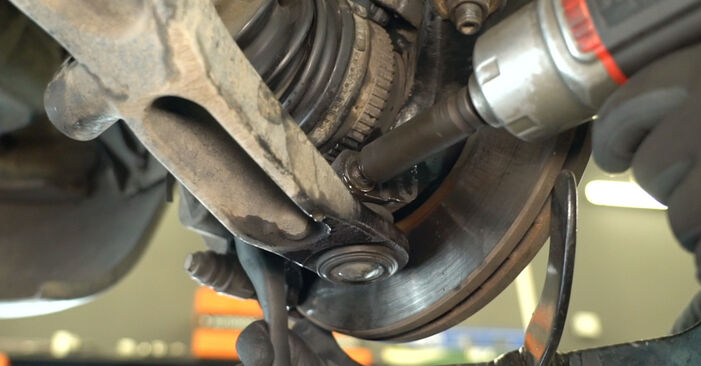

Krok 18

Vyšroubujte upínací šroub, který spojuje spodní kulový kloub s hlavou ložiska čepu. Použijte kombinovaný klíč o průměru 16 mm. Použijte hvězdicový nástavec Torx E16. Použijte ráčnový klíč.

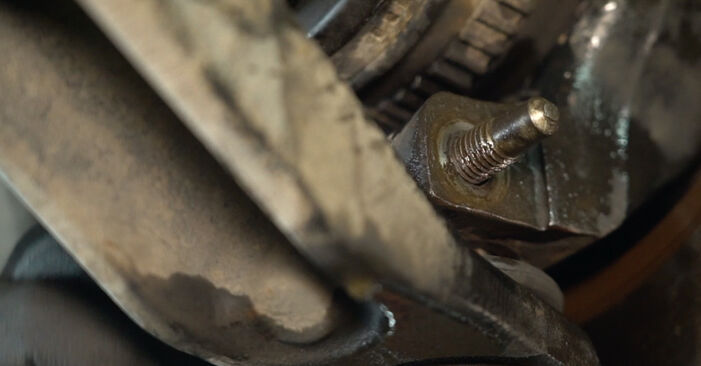

Krok 19

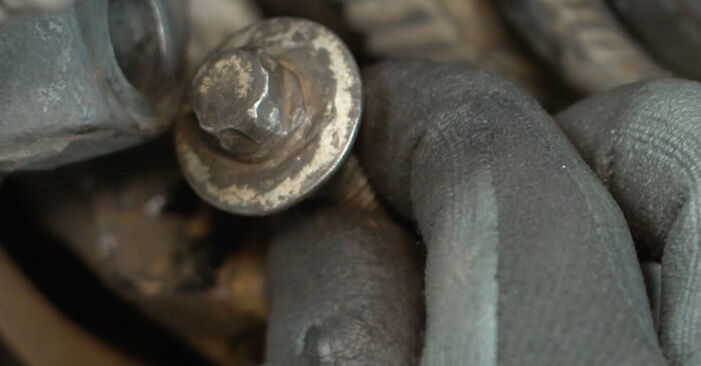

Odstraňte upínací šroub.
Krok 20

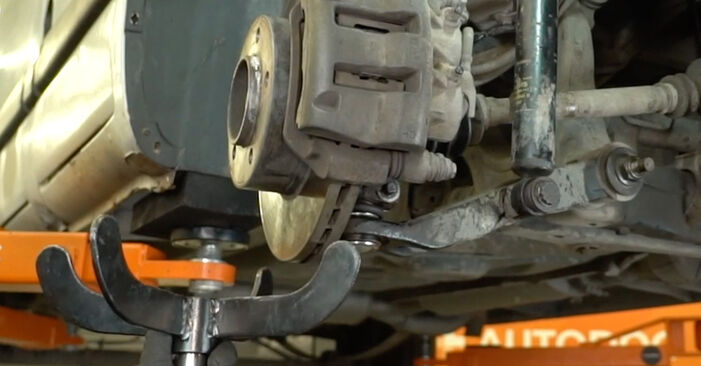

Spusťte zvedák převodovky nebo druhý zvedák na auto o 10 až 15 cm.

Výměna: kulový čep ramene - NISSAN INTERSTAR Box (X70). Tip:
Zvedák převodovky nebo vozidla spouštějte plynule, bez trhání, aby nedošlo k poškození sestav a mechanismů vozu.
Krok 21

Odpojte spodní kulový kloub od hlavy ložiska čepu.
Krok 22

Vyčistěte spodní montážní místo kulového kloubu na hlavě ložiska čepu. Použijte drátěný kartáč. Použijte víceúčelový čisticí sprej.

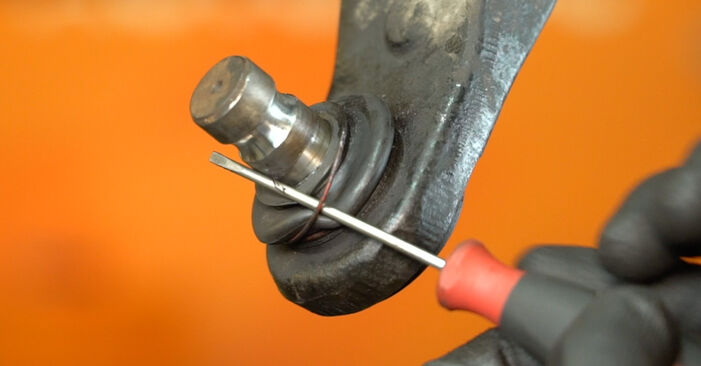

Krok 23

Odstraňte pojistný kroužek z manžety kulového kloubu. Použijte plochý šroubovák.

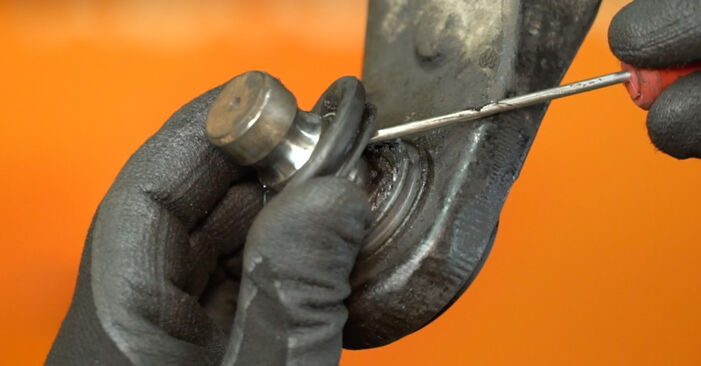

Krok 24

Odstraňte manžetu kulového kloubu. Použijte plochý šroubovák.

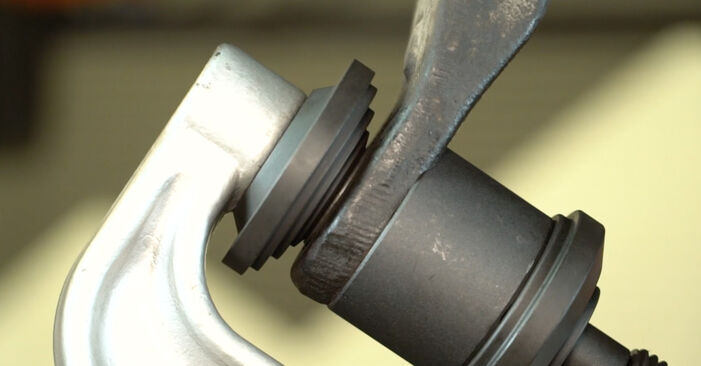

Krok 25

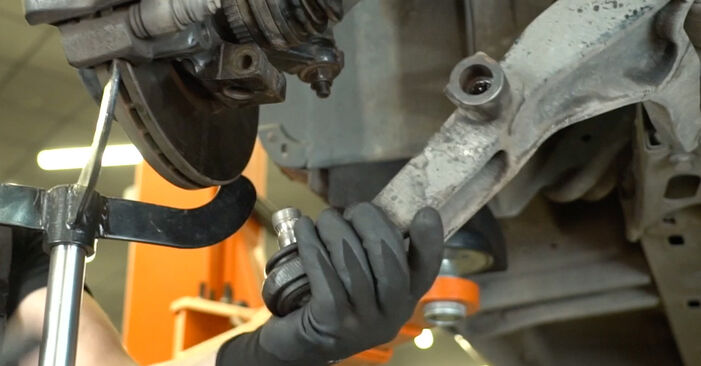

Odpojte kulový kloub od ovládacího ramene. Použijte sadu se stahovákem a lisem na kulové klouby.
Krok 26

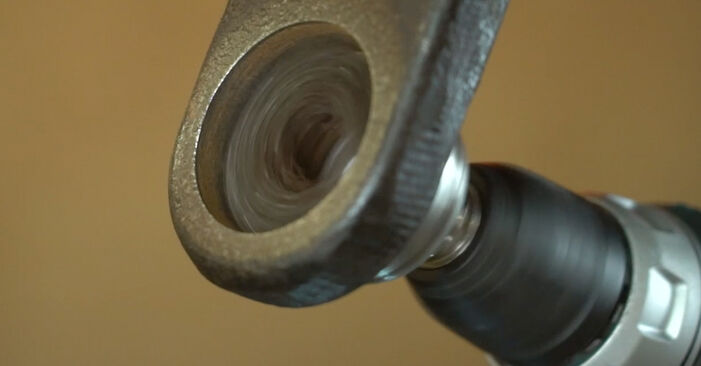

Vyčistěte spodní montážní místo kulového kloubu na ovládacím rameni. Použijte drátěný kartáč. Použijte víceúčelový čisticí sprej.

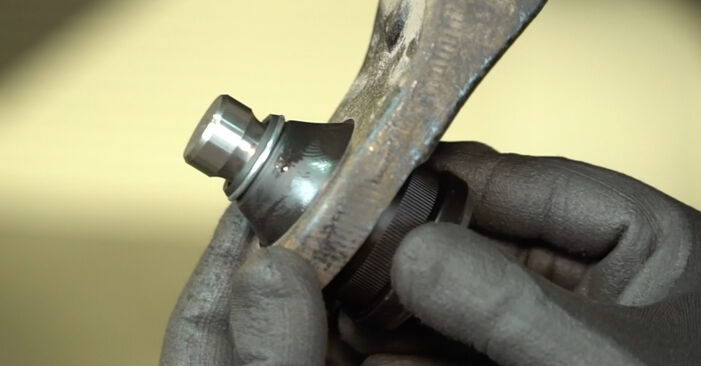

Krok 27

Namontujte nový kulový kloub. Použijte sadu se stahovákem a lisem na kulové klouby.

Upozornění!
Při lisování kloubu dávejte pozor, abyste nepoškodili protiprachovou manžetu.
Krok 28

Připojte spodní kulový kloub k hlavě ložiska čepu.
Krok 29

Namontujte upínací šroub.
Krok 30

Utáhněte upínací šroub, který spojuje spodní kulový kloub s hlavou ložiska čepu. Použijte kombinovaný klíč o průměru 16 mm. Použijte hvězdicový nástavec Torx E16. Použijte momentový klíč. Utahovací moment: 70 N·m.
Krok 31

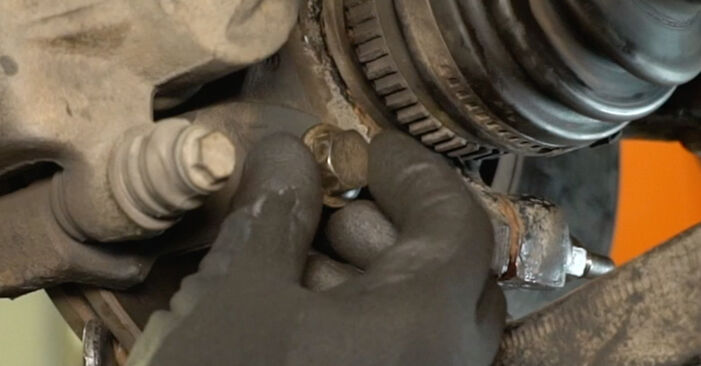

Namontujte spodní upevňovací šroub držáku brzdového třmene.
Krok 32

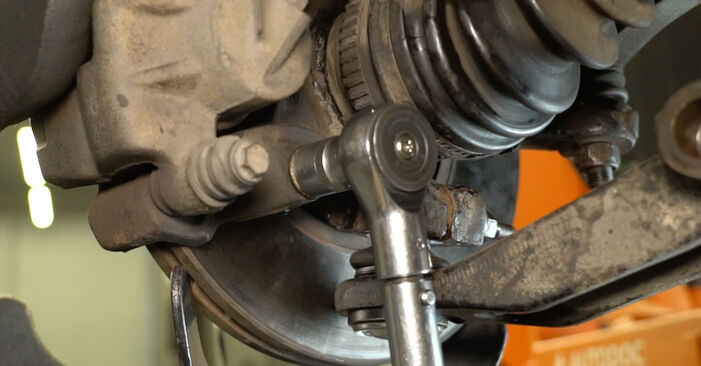

Utáhněte spodní upevňovací prvek držáku brzdového třmene. Použijte nástavec o průměru 18 mm. Použijte momentový klíč. Utahovací moment: 110 N·m.
Krok 33

Vyčistěte montážní místa tlumiče. Použijte drátěný kartáč. Použijte víceúčelový čisticí sprej.
Krok 34

Namontujte tlumič.
Krok 35

Namontujte upevňovací šrouby.
Krok 36

Pro správné utažení upevňovacích prvků je nutné zavěšení kol zvednout, aby bylo zatíženo. Použijte zvedák převodovky nebo ještě jeden zvedák na auto.
Krok 37

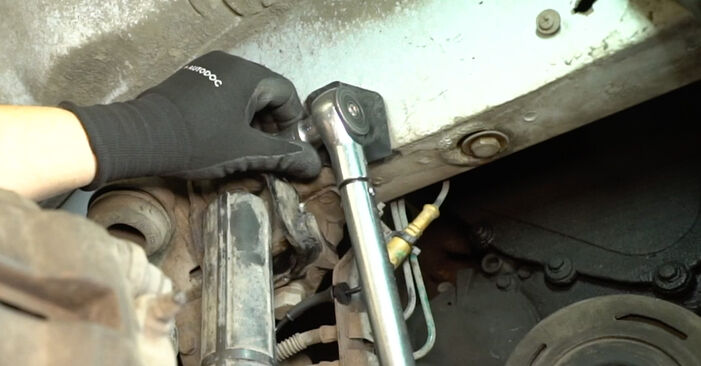

Utáhněte horní upevňovací prvek tlumiče. Použijte nástavec o průměru 18 mm. Použijte momentový klíč. Utahovací moment: 62 N·m.
Krok 38

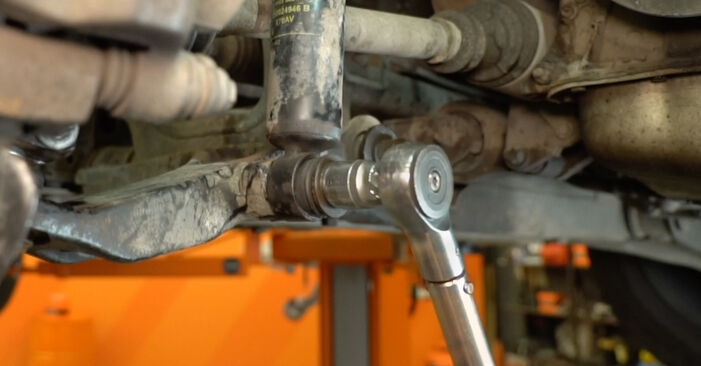

Utáhněte spodní upevňovací prvek tlumiče. Použijte nástavec o průměru 21 mm. Použijte momentový klíč. Utahovací moment: 180 N·m.

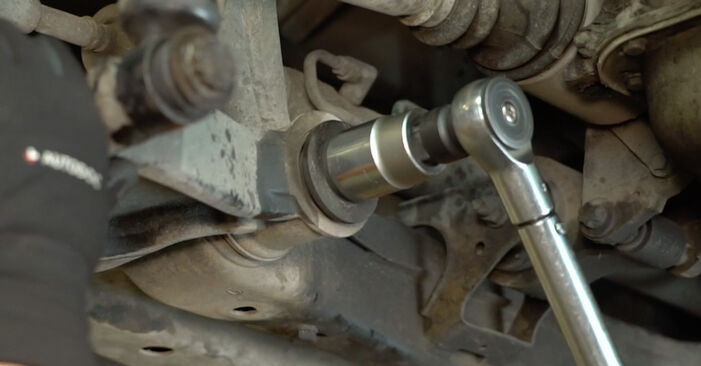

Krok 39

Utáhněte upevňovací prvek, který spojuje ovládací rameno s pomocným rámem. Použijte nástavec o průměru 30 mm. Použijte momentový klíč. Utahovací moment: 280 N·m.
Krok 40

Odstraňte podpěru zpod hlavy ložiska čepu.

Výměna: kulový čep ramene - NISSAN INTERSTAR Box (X70). Tip od odborníků z AUTODOC:
Zvedák převodovky nebo vozidla spouštějte plynule, bez trhání, aby nedošlo k poškození sestav a mechanismů vozu.
Krok 41

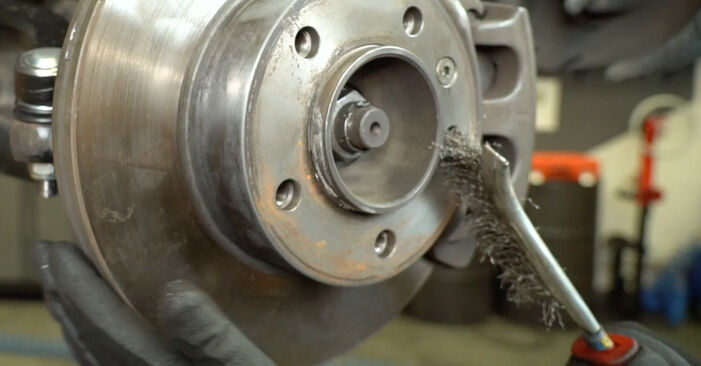

Vyčistěte montážní místo ráfku kola. Použijte drátěný kartáč. Použijte víceúčelový čisticí sprej.
Krok 42

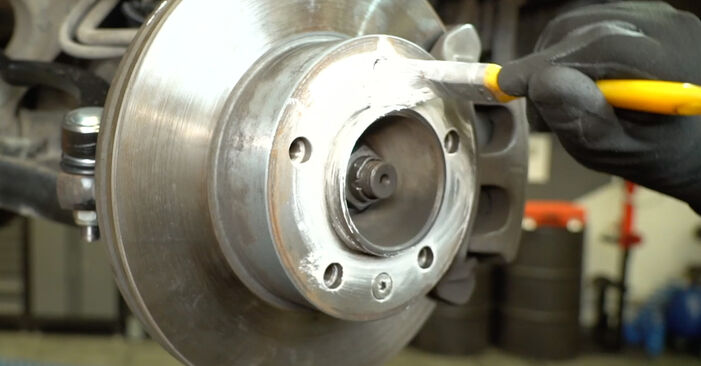

Ošetřete povrch brzdového kotouče, který se dotýká ráfku kola. Používejte keramické mazivo.
Krok 43

Namontujte kolo.

Pozor!
Abyste předešli zranění, přidržujte kolo při našroubování upevňovacích prvků.

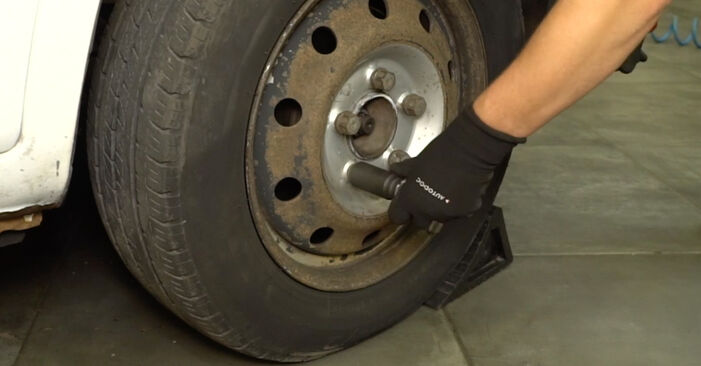

Krok 44

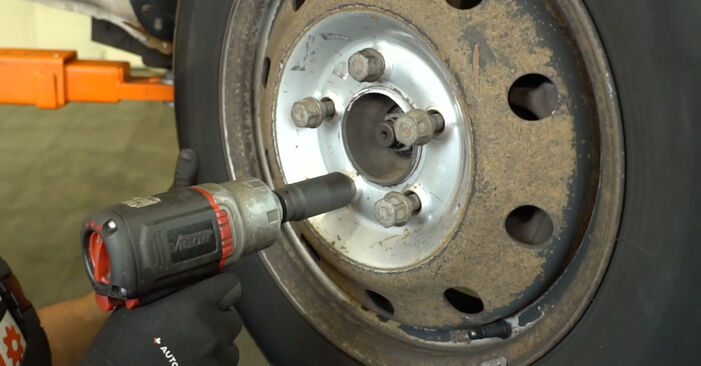

Našroubujte upevňovací prvky kola. Použijte úderovou rázovou hlavici na matice kol o průměru 24 mm. Použijte ráčnový klíč.
Krok 45

Spusťte vůz dolů a dotáhněte upevňovací prvky kol do kříže. Použijte úderovou rázovou hlavici na matice kol o průměru 24 mm. Použijte momentový klíč. Utahovací moment: 172 N·m.
Krok 46

Odstraňte zvedák, podpěrné stojany a klíny pod kola.
