Jak provést výměnu: Lozisko kola Interstar Mikrobus (X70) dCi 120

Vyhlášení

Jak vyměnit přední ložisko kola na NISSAN Interstar Mikrobus (X70) – návod k výměně

stažení: 0

Zobrazení: 1

Důležité!

Tento proces výměny můžete použít pro model:
NISSAN INTERSTAR autobus (X70) dCi 80, NISSAN INTERSTAR autobus (X70) dCI 90, NISSAN INTERSTAR autobus (X70) dCi 115, NISSAN INTERSTAR autobus (X70) dCi 140, NISSAN INTERSTAR autobus (X70) dCi 100, NISSAN INTERSTAR autobus (X70) dCi 120, NISSAN INTERSTAR autobus (X70) dCi 150, NISSAN INTERSTAR autobus (X70) dCi 100 … Zobrazit více

Postup se může mírně měnit podle designu auta.

Toto video ukazuje proces výměny podobné součástky na jiném vozidle

Alternativní produkty

Sada lozisek kol

Výměna: ložiska kola - NISSAN INTERSTAR Bus (X70). Nástroje, které budete potřebovat:

                      Drátěný kartáč

                      Drátěný kartáč na otvory

                      Sprej WD-40

                      Víceúčelový čisticí sprej

                      Sprej na elektroniku

                      Keramické mazivo

                      Mazivo na snímače ABS

                      Momentový klíč

                      Kombinovaný klíč, 16 mm

                      Kombinovaný klíč, 22 mm

                      Nástavec, 10 mm

                      Hvězdicový nástavec Torx E16

                      Nástavec, 18 mm

                      Nástavec, 22 mm

                      Nástavec, 30 mm

                      Nástavec, 36 mm

                      Hvězdicový nástavec Torx T40

                      Šestihranný nástavec H5

                      Nástrčný nástavec na kola, 24 mm

                      Ráčnový klíč nebo elektrické nářadí pro demontáž/montáž závitových upevňovacích prvků

                      Ráčnový šroubovák

                      Otočný kolík

                      Montážní páka

                      Kladivo

                      Jehlový průbojník

                      Oddělovač kulových čepů

                      Kleště na pojistné kroužky

                      Sada pouzder na silentbloky a ložiska

                      Hydraulický lis

                      Zvedák převodovky nebo druhý zvedák vozidla

                      Zvedací zařízení nebo zvedák s podpěrnými stojany a klíny pod kola

Koupit nástroje

Výměna: ložiska kola - NISSAN INTERSTAR Bus (X70). Doporučují odborníci z AUTODOC:

Nepoužívejte znovu sestavu ložiska, kterou jste vymontovali z vašeho vozu NISSAN INTERSTAR Bus (X70).
Postup výměny ložiska kola je totožný pro obě kola na stejné nápravě.
Prosím pozor: všechny práce na autě - NISSAN INTERSTAR Bus (X70) – se musí provádět při vypnutém motoru.

Výměnu proveďte podle následujících kroků:

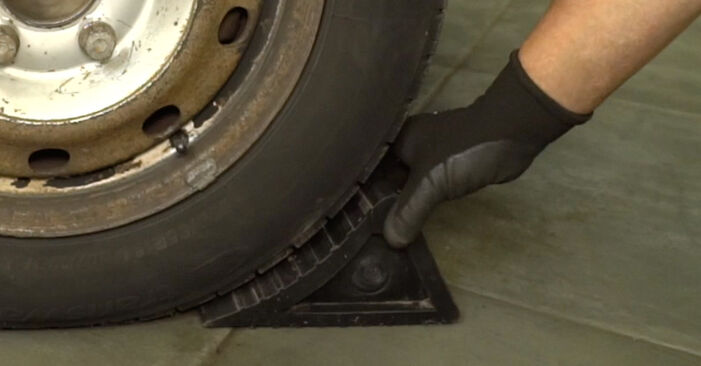

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací prvky kola. Použijte úderovou rázovou hlavici na matice kol o průměru 24 mm. Použijte otočný kolík.
Krok 3

Vyčistěte matici nápravy. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 4

Povolte matici nápravy. Použijte nástavec o průměru 36 mm. Použijte otočný kolík.
Krok 5

Zvedněte vozidlo.

Výměna: ložiska kola - NISSAN INTERSTAR Bus (X70). Tip:
Pokud používáte zvedák, ujistěte se, že je auto zaparkované na tvrdém a rovném povrchu.Nezapomeňte vůz dodatečně zajistit podpěrnými stojany.
Krok 6

Odšroubujte upevňovací prvky kola.

Pozor!
Abyste předešli zranění, přidržujte kolo při odšroubování upevňovacích prvků.

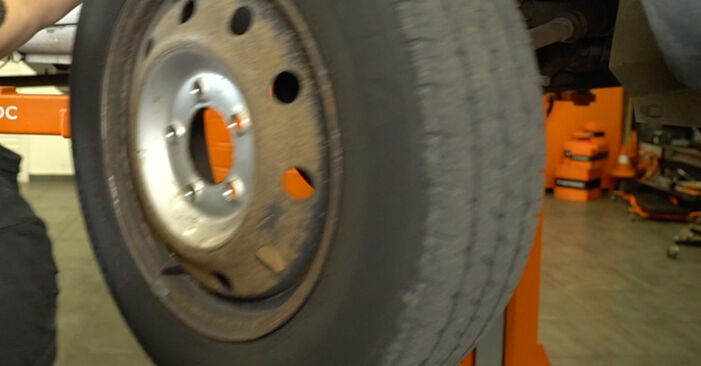

Krok 7

Odstraňte kolo.

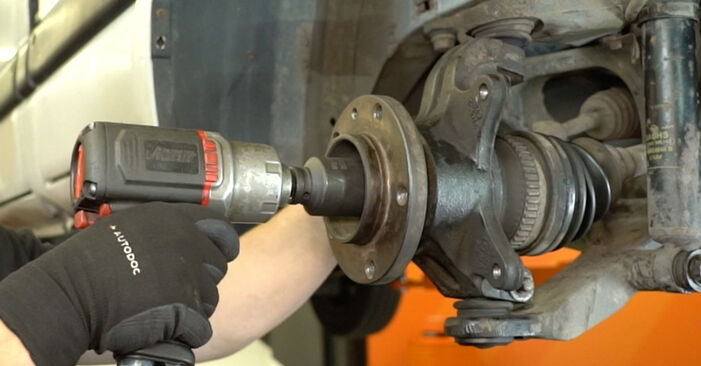

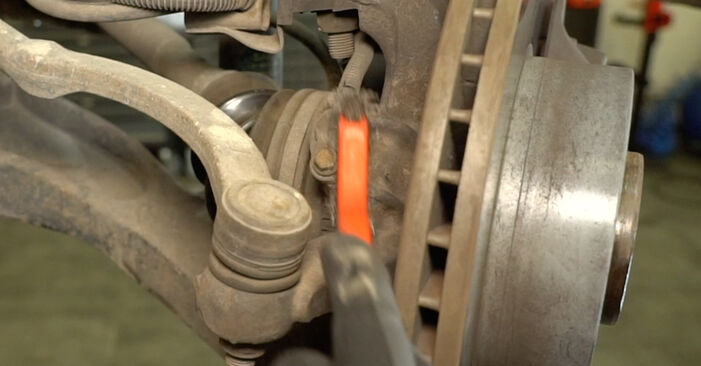

Krok 8

Vyčistěte upevňovací prvek snímače ABS. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 9

Odšroubujte upevňovací prvek snímače ABS. Použijte nástavec o průměru 10 mm. Použijte ráčnový klíč.
Krok 10

Odstraňte upevňovací šrouby.
Krok 11

Odstraňte snímač ABS.
Krok 12

Odpojte vodiče snímače ABS.
Krok 13

Odpojte konektor snímače ABS.
Krok 14

Vyčistěte upevňovací prvek držáku brzdové hadice. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 15

Odšroubujte upevňovací prvek držáku brzdové hadice. Použijte šestihranný nástavec H5. Použijte ráčnový klíč.
Krok 16

Roztáhněte brzdové destičky. Použijte montážní páku.
Krok 17

Vyčistěte upevňovací prvky brzdového třmene. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 18

Odšroubujte upevňovací prvky držáku brzdového třmene. Použijte nástavec o průměru 18 mm. Použijte otočný kolík.
Krok 19

Odstraňte upevňovací šrouby.
Krok 20

Odstraňte brzdový třmen spolu s jeho držákem.

Doporučení od AUTODOC:
Přivažte třmen k zavěšení nebo ke karoserii pomocí drátu, aniž byste jej odpojili od brzdové hadice, čímž zabráníte otevření brzdového potrubí.Dbejte na to, aby brzdový třmen nevisel z brzdové hadice.Po odstranění třmene nesešlapujte brzdový pedál. Může tak dojít k vypadnutí pístu z otvoru třmene a následnému úniku brzdové kapaliny a vniknutí vzduchu do systému.
Krok 21

Vyčistěte šroub brzdového kotouče. Použijte drátěný kartáč. Použijte sprej WD-40.

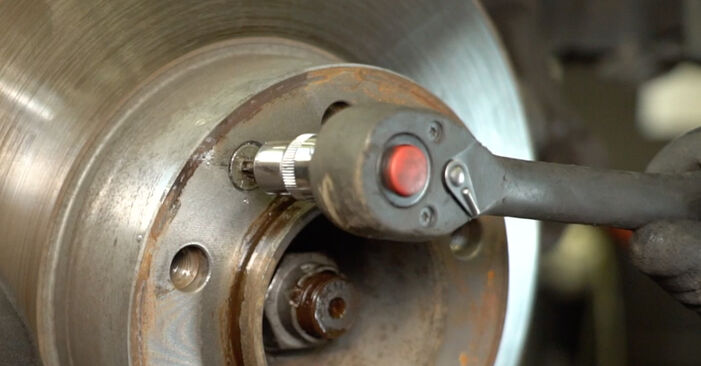

Krok 22

Vyšroubujte šroub brzdového kotouče. Použijte hvězdicový nástavec Torx T40. Použijte ráčnový šroubovák.
Krok 23

Vyšroubujte šroub.
Krok 24

Odstraňte brzdový kotouč.
Krok 25

Odšroubujte matici nápravy. Použijte nástavec o průměru 36 mm. Použijte ráčnový klíč.
Krok 26

Odpojte hnací hřídel od hlavy ložiska čepu. Použijte jehlový průbojník. Použijte kladivo.
Krok 27

Vyčistěte upevňovací prvek spojující čep táhla řízení s hlavou ložiska čepu kol. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 28

Odšroubujte matici spojující čep táhla řízení s hlavou ložiska čepu kola. Použijte nástavec o průměru 22 mm. Použijte ráčnový klíč.
Krok 29

Odpojte čep táhla řízení od hlavy ložiska čepu kola. Použijte oddělovač kulových čepů.
Krok 30

Vyčistěte upevňovací prvky spojující spodní a horní kulový kloub s hlavou ložiska čepu. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 31

Vyčistěte přední upevňovací prvek spojující rameno zavěšení kol s pomocným rámem. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 32

Uvolněte přední upevňovací prvek spojující rameno zavěšení kol s pomocným rámem. Použijte nástavec o průměru 30 mm. Použijte otočný kolík.
Krok 33

Odšroubujte upevňovací prvek spojující spodní kulový kloub s hlavou ložiska čepu. Použijte kombinovaný klíč o průměru 16 mm. Použijte hvězdicový nástavec Torx E16. Použijte ráčnový klíč.
Krok 34

Odstraňte upevňovací šrouby.
Krok 35

Odšroubujte upevňovací prvek spojující horní kulový kloub s hlavou ložiska čepu. Použijte kombinovaný klíč o průměru 22 mm.
Krok 36

Podepřete hlavu ložiska čepu kola. Použijte zvedák převodovky nebo ještě jeden zvedák na auto.
Krok 37

Vyčistěte horní upevňovací prvek tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.

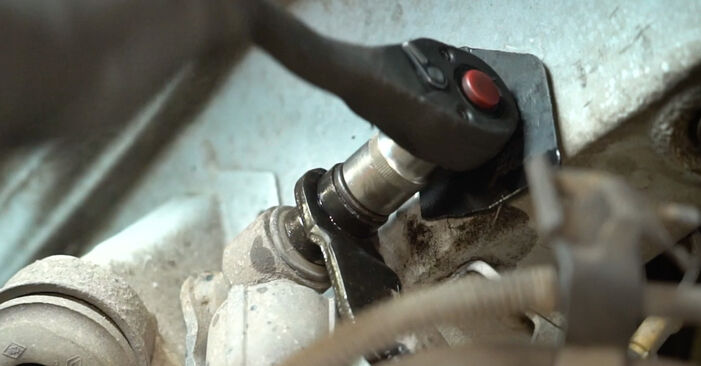

Krok 38

Odšroubujte horní upevňovací prvek tlumiče. Použijte nástavec o průměru 18 mm. Použijte ráčnový klíč.
Krok 39

Odstraňte upevňovací šrouby.
Krok 40

Spusťte zvedák převodovky nebo druhý zvedák na auto o 10 až 15 cm.

Důležité!
Zvedák převodovky nebo na auto spouštějte plynule, bez trhání, aby nedošlo k poškození sestav a mechanismů vozu.
Krok 41

Odpojte horní kulový kloub od hlavy ložiska čepu. Použijte oddělovač kulových čepů.
Krok 42

Odpojte hnací hřídel od hlavy ložiska čepu.

Výměna: ložiska kola - NISSAN INTERSTAR Bus (X70). Profesionálové doporučují:
Ujistěte se, že hnací hřídel nevisí dolů.
Krok 43

Odpojte spodní kulový kloub od hlavy ložiska čepu.
Krok 44

Odstraňte hlavu ložiska čepu spolu s nábojem kola.
Krok 45

Vyčistěte montážní místa hlavy ložiska čepu. Vyčistěte pojistný kroužek ložiska kola. Použijte drátěný kartáč. Použijte víceúčelový čistící sprej.
Krok 46

Odstraňte pojistný kroužek ložiska kola. Použijte kleště na pojistné kroužky.
Krok 47

Vytlačte náboj z ložiska. V této fázi zůstane na náboji vnitřní drážka ložiska a klícka s válečky. Použijte sadu pouzder na silentbloky a ložiska a hydraulický lis.
Krok 48

Vytlačte náboj z vnitřní drážky ložiska. Použijte sadu pouzder na silentbloky a ložiska a hydraulický lis.
Krok 49

Vytlačte vnější oběžnou dráhu ložiska z hlavy ložiska čepu. Použijte sadu pouzder na silentbloky a ložiska a hydraulický lis.
Krok 50

Vyčistěte hlavu ložiska čepu. Použijte drátěný kartáč. Použijte drátěný kartáč na otvory. Použijte víceúčelový čistící sprej.
Krok 51

Vyčistěte náboj kola. Použijte drátěný kartáč. Použijte víceúčelový čistící sprej.
Krok 52

Vtlačte nové ložisko do hlavy ložiska čepu. Použijte sadu pouzder na silentbloky a ložiska a hydraulický lis.

Důležité!
Při lisování ložiska kola zkontrolujte, zda je správně umístěno. Vyhněte se jakémukoli nesprávnému nastavení.Při lisování ložiska kola dbejte na to, abyste tlačili pouze na vnější oběžnou dráhu ložiska.
Krok 53

Vtlačte náboj kola do vnitřní dráhy ložiska namontovaného v hlavě ložiska čepu. Použijte sadu pouzder na silentbloky a ložiska a hydraulický lis.

Výměna: ložiska kola - NISSAN INTERSTAR Bus (X70). Tip od odborníků z AUTODOC:
Při lisování náboje kola zkontrolujte, zda je správně umístěn. Vyhněte se jakémukoli nesprávnému nastavení.Při lisování náboje kola dbejte na to, abyste tlačili pouze na vnitřní oběžnou dráhu ložiska.
Krok 54

Namontujte pojistný kroužek ložiska kola. Použijte kleště na pojistné kroužky.
Krok 55

Namontujte hlavu ložiska čepu smontovanou s nábojem kola.
Krok 56

Připojte spodní kulový kloub k hlavě ložiska čepu.
Krok 57

Našroubujte upevňovací šrouby.
Krok 58

Namontujte hnací hřídel.
Krok 59

Zvedněte zvedák převodovky nebo na auto o 10 až 15 cm.
Krok 60

Připojte horní kulový kloub k hlavě ložiska čepu.
Krok 61

Našroubujte horní upevňovací prvek tlumiče. Použijte nástavec o průměru 18 mm. Použijte ráčnový klíč.
Krok 62

Utáhněte upevňovací prvek spojující horní kulový kloub s hlavou ložiska čepu. Použijte kombinovaný klíč o průměru 22 mm. Použijte momentový klíč. Utahovací moment: 160 N·m.
Krok 63

Utáhněte upevňovací prvek spojující spodní kulový kloub s hlavou ložiska čepu. Použijte hvězdicový nástavec Torx E16. Použijte kombinovaný klíč o průměru 16 mm. Použijte momentový klíč. Utahovací moment: 70 N·m.

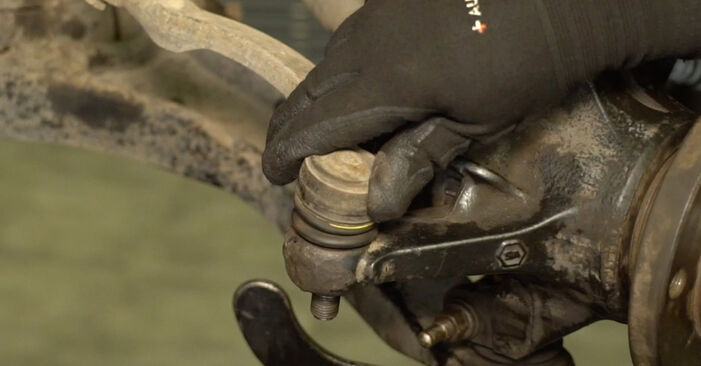

Krok 64

Připojte čep táhla řízení k hlavě ložiska čepu.
Krok 65

Utáhněte matici spojující čep táhla řízení s hlavou ložiska čepu. Použijte nástavec o průměru 22 mm. Použijte momentový klíč. Utahovací moment: 41 N·m.
Krok 66

Pro správné utažení upevňovacích prvků je nutné zavěšení kol zvednout, aby bylo zatíženo. Použijte zvedák převodovky nebo ještě jeden zvedák na auto.

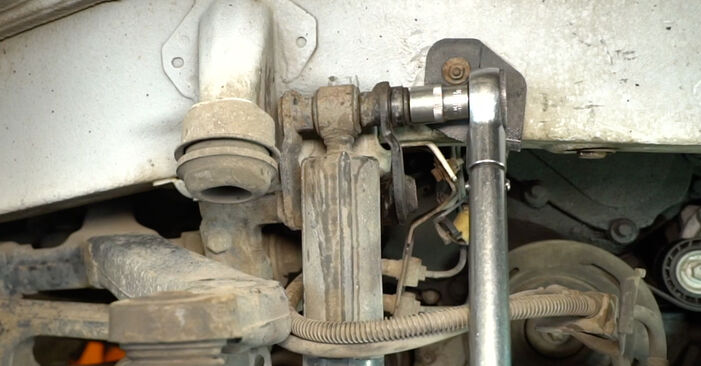

Krok 67

Utáhněte horní upevňovací prvek tlumiče. Použijte nástavec o průměru 18 mm. Použijte momentový klíč. Utahovací moment: 62 N·m.
Krok 68

Utáhněte upevňovací prvek spojující rameno zavěšení kol s pomocným rámem. Použijte nástavec o průměru 30 mm. Použijte momentový klíč. Utahovací moment: 280 N·m.
Krok 69

Odstraňte podpěru zpod hlavy ložiska čepu.

Pozor!
Zvedák převodovky nebo na auto spouštějte plynule, bez trhání, aby nedošlo k poškození sestav a mechanismů vozu.
Krok 70

Našroubujte matici nápravy. Použijte nástavec o průměru 36 mm. Použijte ráčnový klíč.
Krok 71

Vyčistěte montážní místo brzdového kotouče. Použijte drátěný kartáč. Použijte víceúčelový čistící sprej.
Krok 72

Ošetřete povrch náboje kola, který se dotýká brzdového kotouče. Používejte keramické mazivo.
Krok 73

Namontujte brzdový kotouč.

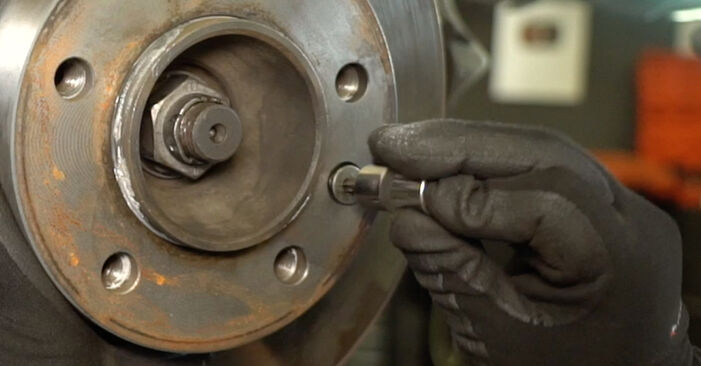

Krok 74

Zašroubujte šroub brzdového kotouče.
Krok 75

Utáhněte šroub brzdového kotouče. Použijte hvězdicový nástavec Torx T40. Použijte momentový klíč. Utahovací moment: 14 N·m.
Krok 76

Namontujte brzdový třmen spolu s jeho držákem.
Krok 77

Zašroubujte upevňovací šrouby.
Krok 78

Utáhněte upevňovací prvky držáku brzdového třmene. Použijte nástavec o průměru 18 mm. Použijte momentový klíč. Utahovací moment: 110 N·m.
Krok 79

Našroubujte upevňovací prvek držáku brzdové hadice. Použijte šestihranný nástavec H5. Použijte ráčnový klíč.
Krok 80

Ošetřete konektor snímače ABS. Použijte sprej na elektroniku.
Krok 81

Připojte konektor snímače ABS.
Krok 82

Zajistěte vodiče snímače ABS.
Krok 83

Namontujte snímač ABS.

Pozor!
Abyste zabránili přilepení snímače, naneste před jeho montáží malé množství maziva na snímače ABS na jeho montážní povrch. Zabraňte tomu, aby se na magnetickou špičku snímače dostalo mazivo.
Krok 84

Našroubujte upevňovací šrouby.
Krok 85

Utáhněte upevňovací prvek snímače ABS. Použijte nástavec o průměru 10 mm. Použijte momentový klíč. Utahovací moment: 11 N·m.
Krok 86

Vyčistěte montážní místo ráfku kola. Použijte drátěný kartáč. Použijte víceúčelový čistící sprej.
Krok 87

Ošetřete povrch brzdového kotouče, který se dotýká ráfku kola. Používejte keramické mazivo.
Krok 88

Namontujte kolo.

Výměna: ložiska kola - NISSAN INTERSTAR Bus (X70). AUTODOC doporučuje:
Abyste předešli zranění, přidržujte kolo při našroubování upevňovacích prvků.
Krok 89

Našroubujte upevňovací prvky kola. Použijte úderovou rázovou hlavici na matice kol o průměru 24 mm. Použijte ráčnový klíč.
Krok 90

Spusťte vůz dolů a dotáhněte upevňovací prvky kol do kříže. Použijte úderovou rázovou hlavici na matice kol o průměru 24 mm. Použijte momentový klíč. Utahovací moment: 172 N·m.
Krok 91

Utáhněte matici nápravy. Použijte nástavec o průměru 36 mm. Použijte momentový klíč. Utahovací moment: 330 N·m.
Krok 92

Odstraňte zvedák, podpěrné stojany a klíny pod kola.
Krok 93

Bez nastartování motoru sešlápněte brzdový pedál několikrát, dokud neucítíte výrazný odpor.
