Jak vyměnit přední pérovací jednotka na Fiat Bravo 2 – návod k výměně

stažení: 1

Zobrazení: 16

Důležité!

Tento proces výměny můžete použít pro model:
FIAT BRAVO II (198) 1.4 16V (198AXS1B), FIAT BRAVO II (198) 1.6 D Multijet (198AXM1B), FIAT BRAVO II (198) 1.9 D Multijet (198AXD1A), FIAT BRAVO II (198) 1.4 LPG (198AXA1B), FIAT BRAVO II (198) 2.0 D Multijet (198AXPIB), FIAT BRAVO II (198) 1.9 D Multijet (198AXB1A), FIAT BRAVO II (198) 1.9 D Multijet (198AXC1B), FIAT BRAVO II (198) 1.4 (198AXA1B), FIAT BRAVO II (198) 1.4 T-Jet (198AXG1B), FIAT BRAVO II (198) 1.4 T-Jet (198AXF1B), FIAT BRAVO II (198) 1.6 D Multijet (198AXL1B), FIAT BRAVO II (198) 1.9 D Multijet (198AXE1A), FIAT BRAVO II (198) 2.0 D Multijet (198AXN1B) … Zobrazit více

Postup se může mírně měnit podle designu auta.

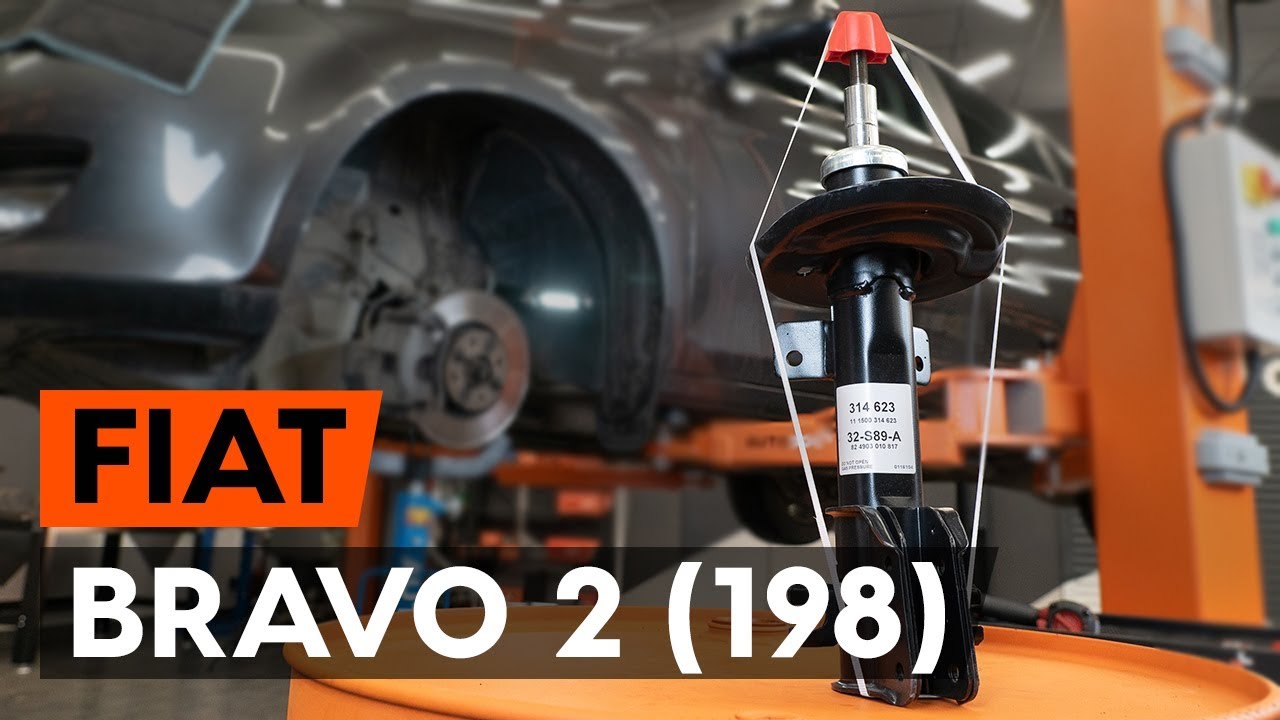

Jak vyměnit vzpěru předního tlumiče na FIAT BRAVO 2 (198) [NÁVOD AUTODOC]

Jak vyměnit přední pérovací jednotka na Fiat Bravo 2 – návod k výměně

Všechny díly, které potřebujete vyměnit – Tlumic perovani pro BRAVO II (198) a jiné modely FIAT

Alternativní produkty

Tlumič

Výměna: pérovací jednotka - Fiat Bravo 2. Nástroje, které možná budete potřebovat:

                      Drátěný kartáč

                      Sprej WD-40

                      Měděné mazivo

                      HEX nástavec č. H6

                      Kombinační klíč č.15

                      Kombinační klíč č.17

                      Kombinační klíč č.19

                      Nástavec č. 10

                      Nástavec č. 15

                      Nástavec č. 17

                      Nástavec č. 19

                      Úderová rázová hlavice na matice kol č.17

                      Račnový klíč

                      Momentový klíč

                      Vratidlo

                      Páčidlo

                      Hydraulický pružinový kompresor

                      Hydraulický převodový zvedák

                      Kryt na blatník

                      Klín pod kolo auta

Koupit nástroje

AUTODOC doporučuje:

Obě vzpěry tlumičů předního odpružení je třeba vyměnit spolu.
Proces výměny je stejný pro levou a pravou vzpěru tlumiče na předním zavěšení kol.
Celý postup práce proveďte při vypnutém motoru.

Výměna: pérovací jednotka - Fiat Bravo 2. Proveďte následující kroky:

Krok 1

Otevřete kapotu.
Krok 2

Na ochranu laku a barvy a plastových prvků auta použijte ochranné kryty na blatníky.
Krok 3

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 4

Odstraňte gumový pásek.
Krok 5

Uvolněte vrchní upevňovací prvek ložiska vzpěry tlumiče. Použijte kombinační klíč č.19.
Krok 6

Kola auta zajistěte pomocí klínů.
Krok 7

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 8

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 9

Odšroubujte šrouby kol.

Výměna: pérovací jednotka - Fiat Bravo 2. Tip:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 10

Odstraňte kolo.
Krok 11

Odpojte vodiče a brzdovou hadičku od svorky na vzpěře tlumiče. Použijte páčidlo.
Krok 12.1

Vyčistěte upevňovací prvky spojující vzpěry stabilizátoru a vzpěru tlumiče, a upevňovací prvky spojující vzpěru tlumiče a hlavu ložiska čepu.

Krok 12.2

Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 13

Odšroubujte matici a odstraňte tyčku stabilizátoru ze vzpěry tlumiče. Použijte kombinační klíč č.17. Použijte ráčnový klíč.
Krok 14

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.
Krok 15

Odšroubujte spodní upevňovací prvek spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte kombinační klíč č.15. Použijte nástavec č.17. Použijte vratidlo.
Krok 16

Odstraňte upevňovací šrouby.
Krok 17

Odpojte kloub řízení od vzpěry tlumiče.
Krok 18

Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče. Použijte nástavec č.19. Použijte ráčnový klíč.

AUTODOC doporučuje:
Fiat Bravo 2 - Pro vyhnutí se zranění držte vzpěru zavěšení kol při odšroubovávání upevňovacích šroubů.
Krok 19

Odstraňte vzpěru zavěšení kol.
Krok 20

Nastavte vzpěru tlumiče na zařízení pro stlačení pružiny.

Výměna: pérovací jednotka - Fiat Bravo 2. Profesionálové doporučují:
Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách.Zajistěte správnou polohu pružiny prstenci.Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími.
Krok 21

Stlačte pružinu.
Krok 22

Natřete tyč vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 23

Odstraňte šroub pístnice vzpěry. Použijte kombinační klíč č.19. Použijte imbusový klíč č. H6. Použijte ráčnový klíč.
Krok 24

Odstraňte vrchní uložení vzpěry.
Krok 25

Uvolněte vinutou pružinu.
Krok 26

Odstraňte pružinu.
Krok 27

Odstraňte prachový návlek tlumiče a doraz tlumiče.
Krok 28

Odstraňte starý tlumič z hydraulického kompresoru na vinuté pružiny.

Výměna: pérovací jednotka - Fiat Bravo 2. AUTODOC doporučuje:
Důkladně zkontrolujte uložení tlumiče, prachový návlek a doraz. Pokud je to nutné, vyměňte je.Před instalací ručně stlačte nový tlumič alespoň 3-5 krát.
Krok 29

Nainstalujte nový tlumič na hydraulický kompresor na vinuté pružiny.
Krok 30

Nainstalujte návlek proti prachu a doraz na nový tlumič.
Krok 31

Nainstalujte pružinu na tlumič.
Krok 32

Stlačte pružinu.
Krok 33

Nainstalujte vrchní držák pružinové vzpěry a ložisko vzpěry.
Krok 34

Upevněte matici pístu vzpěry tlumiče. Použijte kombinační klíč č.19. Použijte imbusový klíč č. H6. Použijte momentový klíč. Utáhněte ji točivým momentem 60 Nm.

Výměna: pérovací jednotka - Fiat Bravo 2. Tip:
Ujistěte se a zkontrolujte, že pružina je instalována správně. Zabraňte jejímu vychýlení.
Krok 35

Uvolněte pružinu.
Krok 36

Odstraňte sestavenou vzpěru tlumiče.
Krok 37

Nainstalujte vzpěru tlumiče do oblouku kola.
Krok 38

Zašroubujte vrchní upevnění uložení vzpěry tlumiče. Neutahujte ho.

AUTODOC doporučuje:
Fiat Bravo 2 - Pro vyhnutí se zranění držte vzpěru zavěšení kol při šroubování upevňovacích šroubů.
Krok 39

Natřete montážní prvek vzpěry tlumiče na hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 40

Upevněte vzpěry tlumiče k táhlu řízení.
Krok 41

Zvedněte hydraulický převodový zvedák o 10-15 cm.
Krok 42

Nainstalujte upevňovací šrouby.
Krok 43

Utáhněte spodní upevňovací prvky spojující vzpěru tlumiče k hlavě ložiska čepu. Použijte nástavec č.15. Použijte nástavec č.17. Použijte kombinační klíč č.15. Použijte momentový klíč. Utáhněte ji točivým momentem 70 Nm.
Krok 44

Namažte všechna spojení vzpěry stabilizátoru. Použijte sprej WD-40.
Krok 45

Nainstalujte příčné stabilizační rameno.
Krok 46

Utáhněte upevnění spojující vzpěru stabilizátoru a vzpěru tlumiče. Použijte kombinační klíč č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 55 Nm.
Krok 47

Odstraňte podpěru ze spodní strany čepu nápravy.

AUTODOC doporučuje:
Fiat Bravo 2 - Zvedák na auto nedávejte dolů příliš prudce, aby se nepoškodily součástky a mechanismy auta.
Krok 48

Vyčistěte upevňovací prvek svorky, která spojuje brzdovou hadičku k tlumiči. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 49

Uvolněte upevňovací svorku brzdové hadičky od vzpěry tlumiče. Použijte nástavec č.10. Použijte ráčnový klíč.
Krok 50

Odstraňte svorku ze vzpěry tlumiče.
Krok 51

Nainstalujte svorku na vzpěru tlumiče.
Krok 52

Upevněte upevňovací svorku brzdové hadičky k vzpěře tlumiče. Použijte nástavec č.10. Použijte ráčnový klíč.
Krok 53

Vyčistěte montážní otvor disku kola. Použijte drátěný kartáč. Natřete kontaktní povrch. Použijte měděné mazivo.

Krok 54

Připojte upevňovací prvek ABS snímače a jeho kabelu k vzpěře tlumiče. Upevněte brzdovou hadičku na vzpěru.
Krok 55

Nainstalujte kolo.
Krok 56

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.

Výměna: pérovací jednotka - Fiat Bravo 2. Tip od odborníků z AUTODOC:
K zabránění zranění držte kolo při šroubování upevňovacích šroubů.
Krok 57

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 120 Nm.
Krok 58

Utáhněte vrchní upevnění uložení vzpěry tlumiče. Použijte nástavec č.19. Použijte momentový klíč. Utáhněte ji točivým momentem 44 Nm.
Krok 59

Nainstalujte gumový pásek.
Krok 60

Natřete upevnění ložiska vzpěry tlumiče. Použijte měděné mazivo.
Krok 61

Odstraňte ochranný kryt blatníku.
Krok 62

Zavřete kapotu.
Krok 63

Odstraňte zvedáky a klíny.
