Důležité!

Tento proces výměny můžete použít pro model:
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14) … Zobrazit více

Postup se může mírně měnit podle designu auta.

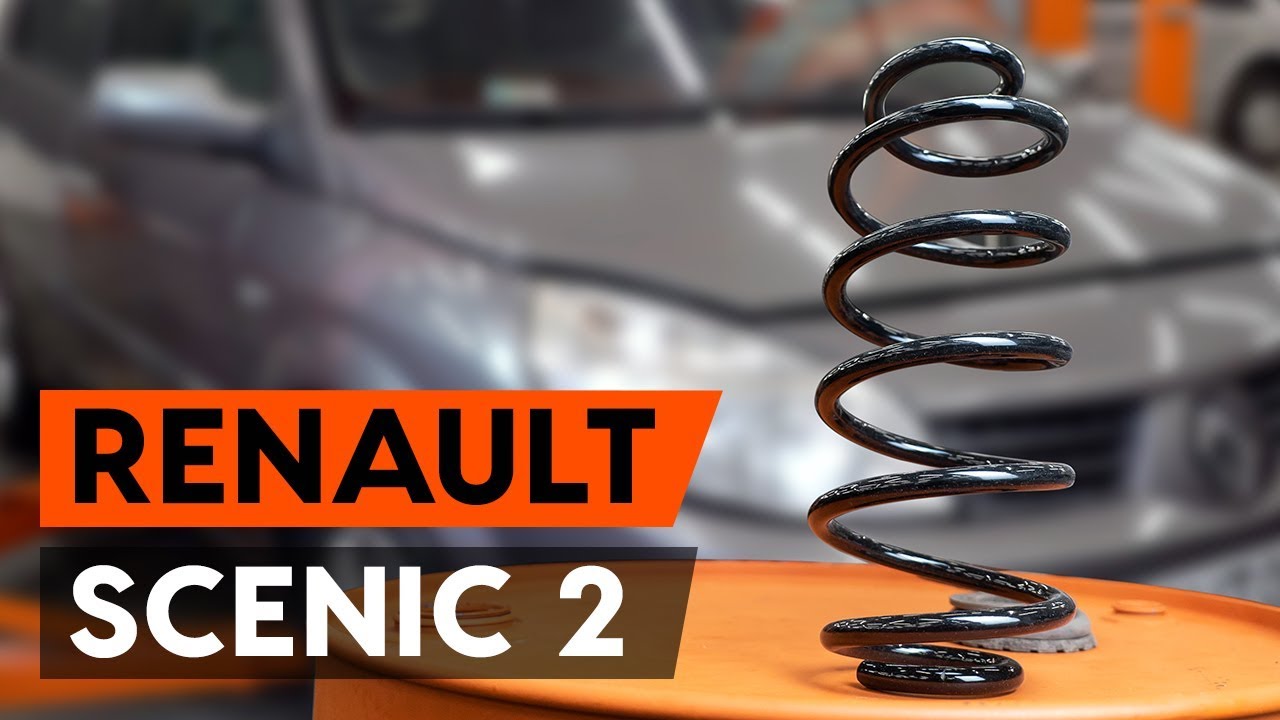

Jak vyměnit přední pružina na RENAULT SCENIC 2 (JM) [NÁVOD AUTODOC]

Jak vyměnit přední pružiny podvozku na Renault Scenic 2 – návod k výměně

Všechny díly, které potřebujete vyměnit – Odpruzeni pro SCÉNIC II (JM0/1_) a jiné modely RENAULT

Pruzina podvozku

Tlumič vinuté pružiny

        Pruzina podvozku pro RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14) Diesel (131 HP)

        Pruzina podvozku pro RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15) Diesel (110 HP)

        Pruzina podvozku pro RENAULT SCÉNIC II (JM0/1_) 1.9 dCi Diesel (125 HP)

        Pruzina podvozku pro RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130 Diesel (132 HP)

Výměna: pružiny podvozku - Renault Scenic 2. Nástroje, které možná budete potřebovat:

                        Drátěný kartáč

                        Sprej WD-40

                        Měděné mazivo

                        Nástavec č. 10

                        Nástavec č. 13

                        Nástavec č. 17

                        Nástavec č. 18

                        Hvězdicový nástavec Torx T20

                        HEX nástavec č. H6

                        Kombinační klíč č.19

                        Úderová rázová hlavice na matice kol č.19

                        Nástavec na tlumič odpružení

                        Račnový klíč

                        Momentový klíč

                        Plochý sekáč

                        Vratidlo

                        Kladivo

                        Páčidlo

                        Hydraulický pružinový kompresor

                        Hydraulický převodový zvedák

                        Kryt na blatník

                        Klín pod kolo auta

Koupit nástroje

Výměna: pružiny podvozku - Renault Scenic 2. Doporučují odborníci z AUTODOC:

Obě vinuté pružiny předního odpružení se musí vyměnit současně.
Proces výměny je stejný pro levou a pravou vinutou pružinu předního odpružení.
Prosím pozor: všechny práce na autě - Renault Scenic 2 – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Otevřete kapotu.
Krok 2

Na ochranu laku a barvy a plastových prvků auta použijte ochranné kryty na blatníky.
Krok 3

Odšroubujte upevnění plastového krytu pod stěrače umístěné na levé straně. Použijte nástavec č.10. Použijte ráčnový klíč.
Krok 4

Odstraňte gumový pásek.
Krok 5

Odstraňte plastový kryt pod stěrače umístěný na levé straně.
Krok 6

Odšroubujte upevňovací prvky plastového krytu pod stěrače umístěné na pravé straně. Použijte hvězdicový Torx T20.
Krok 7

Mírně zvedněte plastový kryt pod stěrače umístěný na pravé straně.
Krok 8

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 9

Uvolněte vrchní upevňovací prvek ložiska vzpěry tlumiče. Použijte nástavec č.13. Použijte ráčnový klíč.
Krok 10

Kola auta zajistěte pomocí klínů.
Krok 11

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 19.
Krok 12

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 13

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při odšroubovávání upevňovacích šroubů. Renault Scenic 2
Krok 14

Odstraňte kolo.
Krok 15

Vyčistěte upevňovací prvky spojující vzpěry stabilizátoru a vzpěru tlumiče, a upevňovací prvky spojující vzpěru tlumiče a hlavu ložiska čepu. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 16

Odšroubujte matici a odstraňte tyčku stabilizátoru ze vzpěry tlumiče. Použijte nástavec č.17.
Krok 17

Odpojte vodiče a brzdovou hadičku od svorky na vzpěře tlumiče. Použijte páčidlo.
Krok 18

Odšroubujte spodní upevňovací prvek spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte nástavec č.18. Použijte vratidlo.
Krok 19

Odstraňte upevňovací šroub.

Krok 20

Vyčistěte upevnění spojující kulový čep a hlavu ložiska čepu. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 21

Odšroubujte upevnění kulového čepu a táhla řízení. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 22

Odstraňte upevňovací šroub.
Krok 23

Odpojte kulový čep od čepu řízení. Použijte páčidlo.
Krok 24

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.
Krok 25

Uvolněte spodní upevňovací prvek spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte speciální nástavec na odstranění tlumiče. Použijte ráčnový klíč.
Krok 26

Odpojte kloub řízení od vzpěry tlumiče. Použijte kladivo. Použijte plochý sekáč na kov.
Krok 27

Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče. Použijte nástavec č.13. Použijte ráčnový klíč.

AUTODOC doporučuje:
Renault Scenic 2 - Pro vyhnutí se zranění držte vzpěru zavěšení kol při odšroubovávání upevňovacích šroubů.
Krok 28

Odstraňte vzpěru zavěšení kol.
Krok 29

Nastavte vzpěru tlumiče na zařízení pro stlačení pružiny.

Výměna: pružiny podvozku - Renault Scenic 2. Tip od odborníků z AUTODOC:
Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách.Zajistěte správnou polohu pružiny prstenci.Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími.
Krok 30

Stlačte pružinu.
Krok 31

Natřete tyč vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 32

Odstraňte šroub pístnice vzpěry. Použijte kombinační klíč č.19. Použijte imbusový klíč č. H6.
Krok 33

Odstraňte vrchní uložení vzpěry.
Krok 34

Uvolněte vinutou pružinu.
Krok 35

Odstraňte pružinu.

AUTODOC doporučuje:
Výměna: pružiny podvozku - Renault Scenic 2. Pečlivě zkontrolujte uložení tlumiče, manžetu a doraz tlumiče. Podle potřeby je vyměňte.
Krok 36

Nainstalujte pružinu na tlumič.
Krok 37

Stlačte pružinu.
Krok 38

Nainstalujte vrchní držák pružinové vzpěry a ložisko vzpěry.
Krok 39

Upevněte matici pístu vzpěry tlumiče. Použijte kombinační klíč č.19. Použijte imbusový klíč č. H6. Použijte momentový klíč. Utáhněte ji točivým momentem 60 Nm.

AUTODOC doporučuje:
Ujistěte se a zkontrolujte, že pružina je instalována správně. Zabraňte jejímu vychýlení.
Krok 40

Uvolněte pružinu.
Krok 41

Odstraňte sestavenou vzpěru tlumiče.
Krok 42

Nainstalujte vzpěru tlumiče do oblouku kola.
Krok 43

Zašroubujte vrchní upevnění uložení vzpěry tlumiče. Neutahujte ho.

AUTODOC doporučuje:
Renault Scenic 2 - Pro vyhnutí se zranění držte vzpěru zavěšení kol při šroubování upevňovacích šroubů.
Krok 44

Natřete montážní prvek vzpěry tlumiče na hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 45

Upevněte vzpěry tlumiče k táhlu řízení.
Krok 46

Zvedněte hydraulický převodový zvedák o 10-15 cm.

Krok 47

Odstraňte nástrčný nástavec, který se používá k vytažení tlumiče z hlavy ložiska čepu řízení.
Krok 48

Natřete upevňovací prvky tlumiče. Použijte sprej WD-40.
Krok 49

Nainstalujte a utáhněte nový šroub hlavy ložiska čepu. Použijte nástavec č.18.
Krok 50

Vyčistěte montážní pozici kulového čepu. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 51

Zapojte kulový čep k čepu řízení.
Krok 52

Odstraňte podpěru ze spodní strany čepu nápravy.

AUTODOC doporučuje:
Výměna: pružiny podvozku - Renault Scenic 2. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 53

Nainstalujte upevňovací šroub.
Krok 54

Utáhněte upevnění kulového čepu. Použijte nástavec č.17. Použijte ráčnový klíč. Použijte momentový klíč. Utáhněte ji točivým momentem 60 Nm.
Krok 55

Utáhněte spodní upevňovací prvky spojující vzpěru tlumiče k hlavě ložiska čepu. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 105 Nm.
Krok 56

Připojte upevňovací prvek ABS snímače a jeho kabelu k vzpěře tlumiče. Upevněte brzdovou hadičku na vzpěru.
Krok 57

Nainstalujte příčné stabilizační rameno.
Krok 58

Utáhněte upevnění spojující vzpěru stabilizátoru a vzpěru tlumiče. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 44 Nm.
Krok 59

Natřete upevňovací prvky tlumiče. Použijte měděné mazivo.
Krok 60

Vyčistěte montážní otvor disku kola. Použijte drátěný kartáč. Natřete kontaktní povrch. Použijte měděné mazivo.
Krok 61

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. Renault Scenic 2
Krok 62

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 19.
Krok 63

Utáhněte vrchní upevnění uložení vzpěry tlumiče. Použijte nástavec č.13. Použijte momentový klíč. Utáhněte ji točivým momentem 21 Nm.
Krok 64

Natřete upevnění ložiska vzpěry tlumiče. Použijte měděné mazivo.
Krok 65

Nainstalujte a zajistěte plastový kryt pod stěrače umístěný na pravé straně.
Krok 66

Zašroubujte upevňovací prvky plastového krytu pod stěrače umístěné na pravé straně. Použijte hvězdicový Torx T20.
Krok 67

Nainstalujte plastový kryt pod stěrače na levé straně.
Krok 68

Zašroubujte upevnění plastového krytu pod stěrače umístěné na levé straně. Použijte nástavec č.10.
Krok 69

Nainstalujte gumový pásek.
Krok 70

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 110 Nm.
Krok 71

Odstraňte ochranný kryt blatníku.
Krok 72

Zavřete kapotu.
Krok 73

Odstraňte zvedáky a klíny.
