Důležité!

Tento proces výměny můžete použít pro model:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) … Zobrazit více

Postup se může mírně měnit podle designu auta.

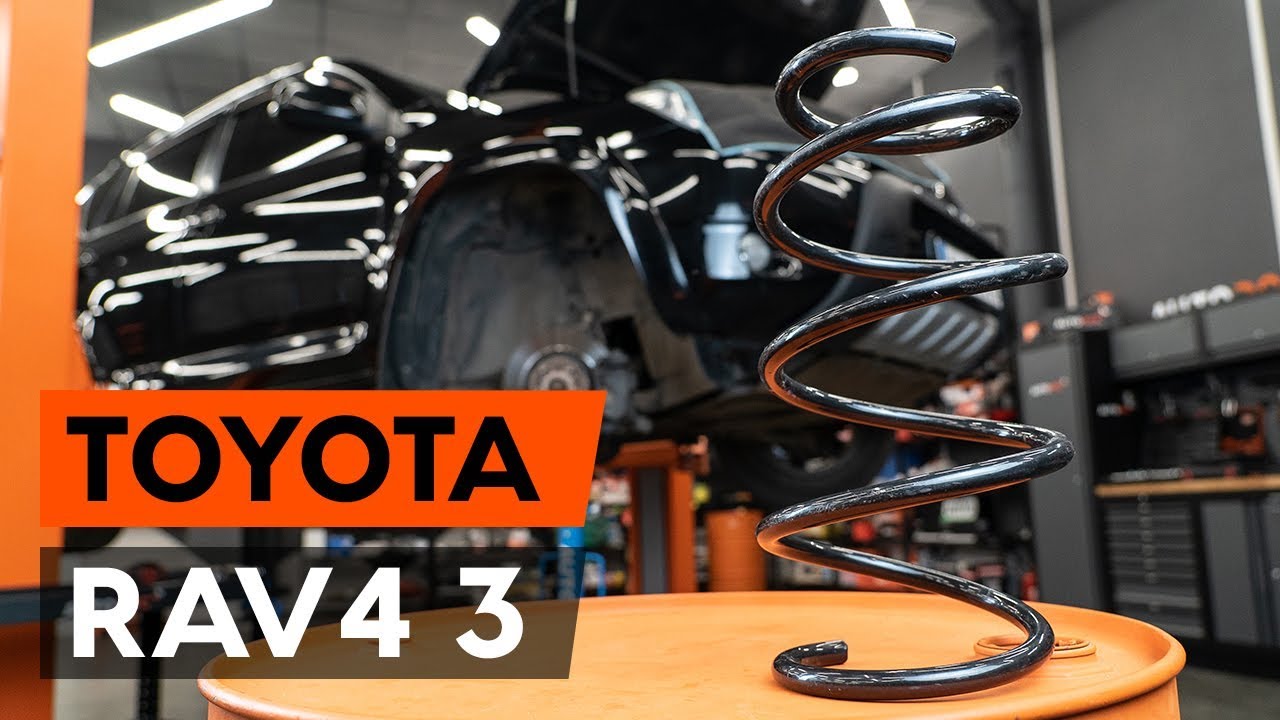

Jak vyměnit přední pružina na TOYOTA RAV 4 3 (XA30) [NÁVOD AUTODOC]

Jak vyměnit přední pružiny podvozku na Toyota RAV4 III – návod k výměně

Všechny díly, které potřebujete vyměnit – Odpruzeni pro RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) a jiné modely TOYOTA

Alternativní produkty

Pruzina podvozku

Výměna: pružiny podvozku - Toyota RAV4 III. Nástroje, které možná budete potřebovat:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Měděné mazivo

                      Kombinační klíč č.22

                      Nástavec č. 14

                      Nástavec č. 17

                      Nástavec č. 19

                      Nástavec č. 22

                      Úderová rázová hlavice na matice kol č.21

                      Račnový klíč

                      Momentový klíč

                      Vratidlo

                      Univerzální klíč na napínání řemenice

                      Hydraulický pružinový kompresor

                      Hydraulický převodový zvedák

                      Kryt na blatník

                      Klín pod kolo auta

Koupit nástroje

Výměna: pružiny podvozku - Toyota RAV4 III. Profesionálové doporučují:

Obě vinuté pružiny předního odpružení se musí vyměnit současně.
Proces výměny je stejný pro levou a pravou vinutou pružinu předního odpružení.
Upozornění! Před zahájením jakékoliv práce vypněte motor - Toyota RAV4 III.

Výměnu proveďte v následujícím pořadí:

Krok 1

Otevřete kapotu.
Krok 2

Na ochranu laku a barvy a plastových prvků auta použijte ochranné kryty na blatníky.
Krok 3

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 4

Uvolněte vrchní upevňovací prvek ložiska vzpěry tlumiče. Použijte nástavec č.14. Použijte ráčnový klíč.
Krok 5

Kola auta zajistěte pomocí klínů.
Krok 6

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 21.
Krok 7

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 8

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Důležité! Při odšroubovávání upevňovacích šroubů držte kolo. Toyota RAV4 III
Krok 9

Odstraňte kolo.
Krok 10

Vyčistěte upevňovací prvky vzpěry stabilizátoru. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 11

Odšroubujte matici a odstraňte tyčku stabilizátoru ze vzpěry tlumiče. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 12

Vyčistěte upevňovací prvky spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 13

Uvolněte upevňovací svorku brzdové hadičky od vzpěry tlumiče. Použijte nástavec č.14.
Krok 14

Odpojte vodiče a brzdovou hadičku od svorky na vzpěře tlumiče.
Krok 15

Odšroubujte spodní upevňovací prvek spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte kombinační klíč č.22. Použijte nástavec č.22. Použijte ráčnový klíč. Použijte vratidlo.
Krok 16

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.
Krok 17

Odpojte kloub řízení od vzpěry tlumiče.
Krok 18

Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče.

AUTODOC doporučuje:
Toyota RAV4 III - Pro vyhnutí se zranění držte vzpěru zavěšení kol při odšroubovávání upevňovacích šroubů.
Krok 19

Odstraňte vzpěru zavěšení kol.
Krok 20

Nastavte vzpěru tlumiče na zařízení pro stlačení pružiny.

Výměna: pružiny podvozku - Toyota RAV4 III. Doporučují odborníci z AUTODOC:
Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách.Zajistěte správnou polohu pružiny prstenci.Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími.
Krok 21

Stlačte pružinu.
Krok 22

Odstraňte kryt ložiska vzpěry tlumiče.
Krok 23

Natřete tyč vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 24

Odstraňte šroub pístnice vzpěry. Použijte univerzální klíč na napínání řemenice. Použijte nástavec č.19. Použijte ráčnový klíč.
Krok 25

Odstraňte vrchní uložení vzpěry.
Krok 26

Odstraňte prachový návlek tlumiče a doraz tlumiče.

AUTODOC doporučuje:
Výměna: pružiny podvozku - Toyota RAV4 III. Pečlivě zkontrolujte uložení tlumiče, manžetu a doraz tlumiče. Podle potřeby je vyměňte.
Krok 27

Uvolněte vinutou pružinu.
Krok 28

Odstraňte pružinu.
Krok 29

Nainstalujte pružinu na tlumič.
Krok 30

Stlačte pružinu.

Krok 31

Nainstalujte návlek a tlumící doraz na tlumič.
Krok 32

Nainstalujte vrchní držák pružinové vzpěry a ložisko vzpěry.
Krok 33

Upevněte matici pístu vzpěry tlumiče. Použijte univerzální klíč na napínání řemenice. Použijte nástavec č.19. Použijte momentový klíč. Utáhněte ji točivým momentem 47 Nm.

Výměna: pružiny podvozku - Toyota RAV4 III. AUTODOC doporučuje:
Ujistěte se a zkontrolujte, že pružina je instalována správně. Zabraňte jejímu vychýlení.
Krok 34

Uvolněte pružinu.
Krok 35

Natřete tyč vzpěry tlumiče. Použijte měděné mazivo.
Krok 36

Nainstalujte kryt ložiska vzpěry tlumiče.
Krok 37

Odstraňte sestavenou vzpěru tlumiče.
Krok 38

Vyčistěte montážní pozice vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 39

Natřete montážní pozice tlumiče pérování. Použijte měděné mazivo.
Krok 40

Nainstalujte vzpěru tlumiče do oblouku kola.
Krok 41

Zašroubujte vrchní upevnění uložení vzpěry tlumiče. Neutahujte ho.

AUTODOC doporučuje:
Důležité! Při zašroubování upevňovacích šroubů držte vzpěru zavěšení kol. Toyota RAV4 III
Krok 42

Natřete upevňovací prvky hlavy ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 43

Upevněte vzpěry tlumiče k táhlu řízení.
Krok 44

Zašroubujte upevňovací prvek, který spojuje tlumič k hlavě ložiska čepu. Použijte nástavec č.22. Použijte kombinační klíč č.22.
Krok 45

Odstraňte podpěru ze spodní strany čepu nápravy.

AUTODOC doporučuje:
Výměna: pružiny podvozku - Toyota RAV4 III. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 46

Utáhněte spodní upevňovací prvky spojující vzpěru tlumiče k hlavě ložiska čepu. Použijte nástavec č.22. Použijte kombinační klíč č.22. Použijte momentový klíč. Utáhněte ji točivým momentem 240 Nm.
Krok 47

Upevněte brzdovou hadičku na vzpěru. Připojte upevňovací prvek ABS snímače a jeho kabelu k vzpěře tlumiče.
Krok 48

Upevněte upevňovací svorku brzdové hadičky k vzpěře tlumiče. Použijte nástavec č.14. Použijte ráčnový klíč.

Krok 49

Nainstalujte příčné stabilizační rameno.

Krok 50

Utáhněte upevnění spojující vzpěru stabilizátoru a vzpěru tlumiče. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 74 Nm.
Krok 51

Natřete upevňovací prvky tlumiče. Použijte měděné mazivo.
Krok 52

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 53

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: pružiny podvozku - Toyota RAV4 III. Po aplikování spreje několik minut počkejte.
Krok 54

Nainstalujte kolo.

AUTODOC doporučuje:
Důležité! Při zašroubování upevňovacích šroubů držte kolo. Toyota RAV4 III
Krok 55

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 21.
Krok 56

Utáhněte vrchní upevnění uložení vzpěry tlumiče. Použijte nástavec č.14. Použijte momentový klíč. Utáhněte ji točivým momentem 50 Nm.
Krok 57

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 103 Nm.
Krok 58

Odstraňte zvedáky a klíny.
Krok 59

Odstraňte ochranný kryt blatníku.
Krok 60

Zavřete kapotu.
