Důležité!

Tento proces výměny můžete použít pro model:
VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) 2.5, VOLVO XC90 I (275) 2.5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D3 / D5 … Zobrazit více

Postup se může mírně měnit podle designu auta.

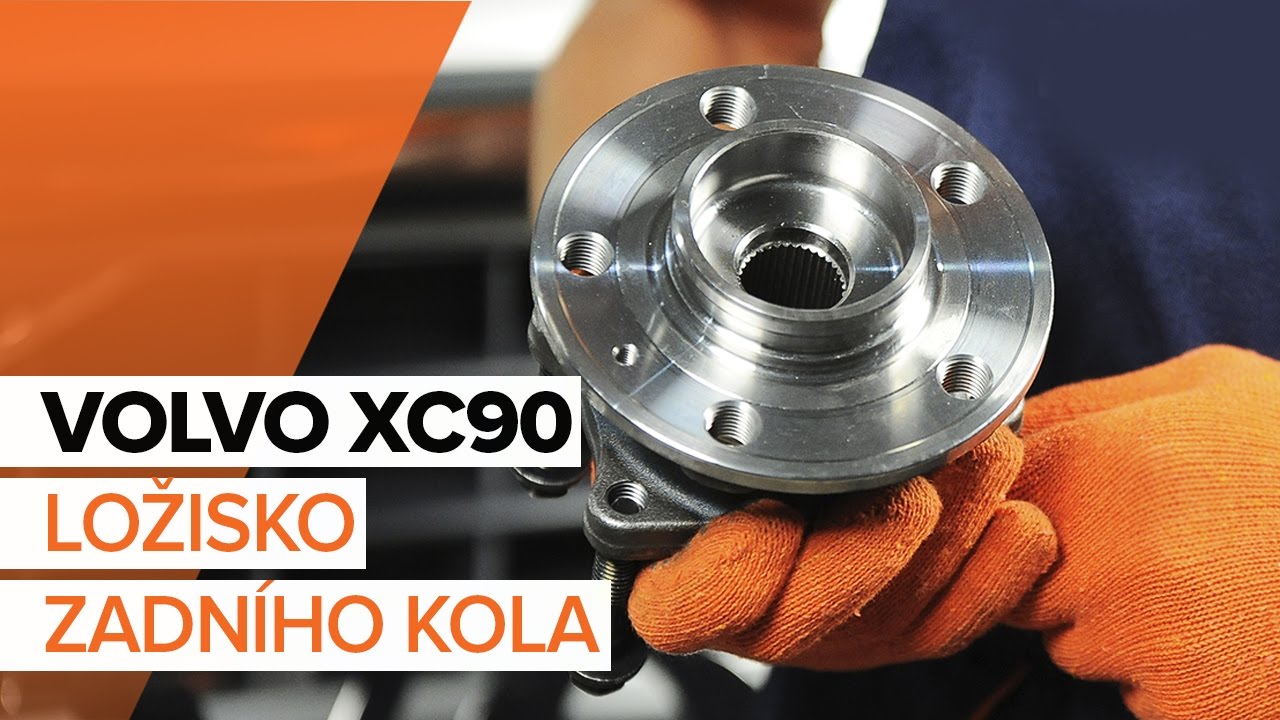

Jak vyměnit ložisko zadního kola na VOLVO XC90 1 [NÁVOD]

Jak vyměnit zadní ložisko kola na Volvo XC90 1 – návod k výměně

Alternativní produkty

Sada lozisek kol

Výměna: ložiska kola - Volvo XC90 1. Potřebné nástroje:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Měděné mazivo

                      Kombinační klíč č.10

                      Kombinační klíč č.13

                      Kombinační klíč č.16

                      Kombinační klíč č.18

                      Nástavec č. 13

                      Nástavec č. 15

                      Nástavec č. 16

                      Úderová rázová hlavice na matice kol č.19

                      Račnový klíč

                      Momentový klíč

                      Plochý Šroubovák

                      Průbojník

                      Kladivo

                      Gumové kladivo

                      Páčidlo

                      Vratidlo

                      Hydraulický převodový zvedák

                      Klín pod kolo auta

Koupit nástroje

AUTODOC doporučuje:

Nepoužívejte znovu ložisko vašeho auta Volvo XC90 1
Proces výměny ložiska náboje kola je totožný pro obě kola na stejné nápravě.
Prosím pozor: všechny práce na autě - Volvo XC90 1 – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 19.
Krok 3

Zvedněte zadní část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při odšroubovávání upevňovacích šroubů. Volvo XC90 1
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte upevňovací prvky držáku brzdového třmenu. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 7

Odšroubujte upevnění svorky brzdového třmenu. Použijte kombinační klíč č.13.
Krok 8

Odstraňte brzdový třmen spolu s jeho držákem.

Výměna: ložiska kola - Volvo XC90 1. Tip od AUTODOC:
Přivažte třmen k zavěšení kol nebo ke karoserii drátkem bez odpojení od brzdové hadičky, aby se předešlo ztrátě tlaku v brzdovém systému.Ujistěte se, že brzdový třmen nevisí na brzdové hadičce.Po odstranění brzdového třmenu nestláčejte brzdový pedál. Vypadl by totiž píst z brzdového válce, vylila by se brzdová kapalina a systém by ztratil tlak.Zkontrolujte držák brzdového třmenu, vodící závlačky brzdového třmenu a pouzdra. Vyčistěte je. Pokud je to nutné, vyměňte je.
Krok 9

Vyčistěte upevňovací prvky brzdového kotouče. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 10

Odšroubujte upevnění brzdového kotouče. Použijte kombinační klíč č.10. Použijte ráčnový klíč.
Krok 11

Odstraňte brzdový kotouč.
Krok 12

Odšroubujte upevňovací prvek spojující hnací hřídel a náboj kola. Použijte nástavec č.13. Použijte ráčnový klíč.
Krok 13

Vyberte hnací hřídel. Použijte průbojník. Použijte kladivo.

Krok 14

Vyčistěte upevňovací prvky ovládacího ramene. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 15

Odšroubujte upevnění spojující ovládací rameno k zadnímu kloubovému spoji. Použijte kombinační klíč č.18. Použijte nástavec č.15. Použijte ráčnový klíč.
Krok 16

Odstraňte upevňovací šroub.

Krok 17

Odpojte ovládací rameno.

Krok 18

Odšroubujte matici nápravy náboje. Použijte kombinační klíč č.16. Použijte nástavec č.16. Použijte ráčnový klíč. Použijte vratidlo.
Krok 19

Spolu odstraňte náboj a ložisko, protože tyto dva prvky jsou smontovány do sebe. Použijte gumové kladivo.
Krok 20

Vyčistěte montážní otvor ložiska náboje. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 21

Nainstalujte nový náboj kola s ložiskem.
Krok 22

Nainstalujte hnací hřídel do náboje kola.

Krok 23

Upevněte náboj. Použijte kombinační klíč č.16. Použijte nástavec č.16. Použijte momentový klíč. Utáhněte ji točivým momentem 45 Nm.+60°

Výměna: ložiska kola - Volvo XC90 1. Doporučují odborníci z AUTODOC:
Ložisko kola se nesmí ohnout k závlačce nápravy.Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 24

Natřete upevňovací prvky ložiska náboje kola. Použijte měděné mazivo.

Krok 25

Připojte ovládací rameno. Použijte plochý šroubovák.

Krok 26

Nainstalujte upevňovací šroub. Použijte páčidlo. Použijte kladivo.

Krok 27

Zašroubujte upevňovací prvky spojující ovládací rameno k zadnímu kloubovému spoji.

Krok 28

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.
Krok 29

Utáhněte upevňovací prvky spojující ovládací rameno k zadnímu kloubovému spoji. Použijte kombinační klíč č.18. Použijte nástavec č.15. Použijte momentový klíč. Utáhněte ji točivým momentem 80 Nm.
Krok 30

Odstraňte podpěru ze spodní strany čepu nápravy.

AUTODOC doporučuje:
Výměna: ložiska kola - Volvo XC90 1. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 31

Natřete kontaktní povrch. Použijte měděné mazivo.

Krok 32

Nainstalujte brzdový kotouč.
Krok 33

Upevněte upevnění brzdového kotouče. Použijte kombinační klíč č.10. Použijte momentový klíč. Utáhněte ji točivým momentem 11 Nm.
Krok 34

Utáhněte šroub spojující hnací hřídel a náboj kola. Použijte nástavec č.13. Použijte momentový klíč. Utáhněte ji točivým momentem 50 Nm.
Krok 35

Nainstalujte brzdový třmen spolu s jeho držákem.
Krok 36

Upevněte svorku brzdového třmenu. Použijte kombinační klíč č.13. Použijte momentový klíč. Utáhněte ji točivým momentem 35 Nm.+60°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 37

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 38

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: ložiska kola - Volvo XC90 1. Po aplikování spreje několik minut počkejte.
Krok 39

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. Volvo XC90 1
Krok 40

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 19.
Krok 41

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 19. Použijte momentový klíč. Utáhněte ji točivým momentem 140 Nm.
Krok 42

Odstraňte zvedáky a klíny.
