Jak vyměnit kulový čep řízení na Toyota RAV4 III – návod k výměně
stažení:
1
Zobrazení:
16
Důležité!
Tento proces výměny můžete použít pro model:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) … Zobrazit více
Postup se může mírně měnit podle designu auta.
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) … Zobrazit více
Postup se může mírně měnit podle designu auta.

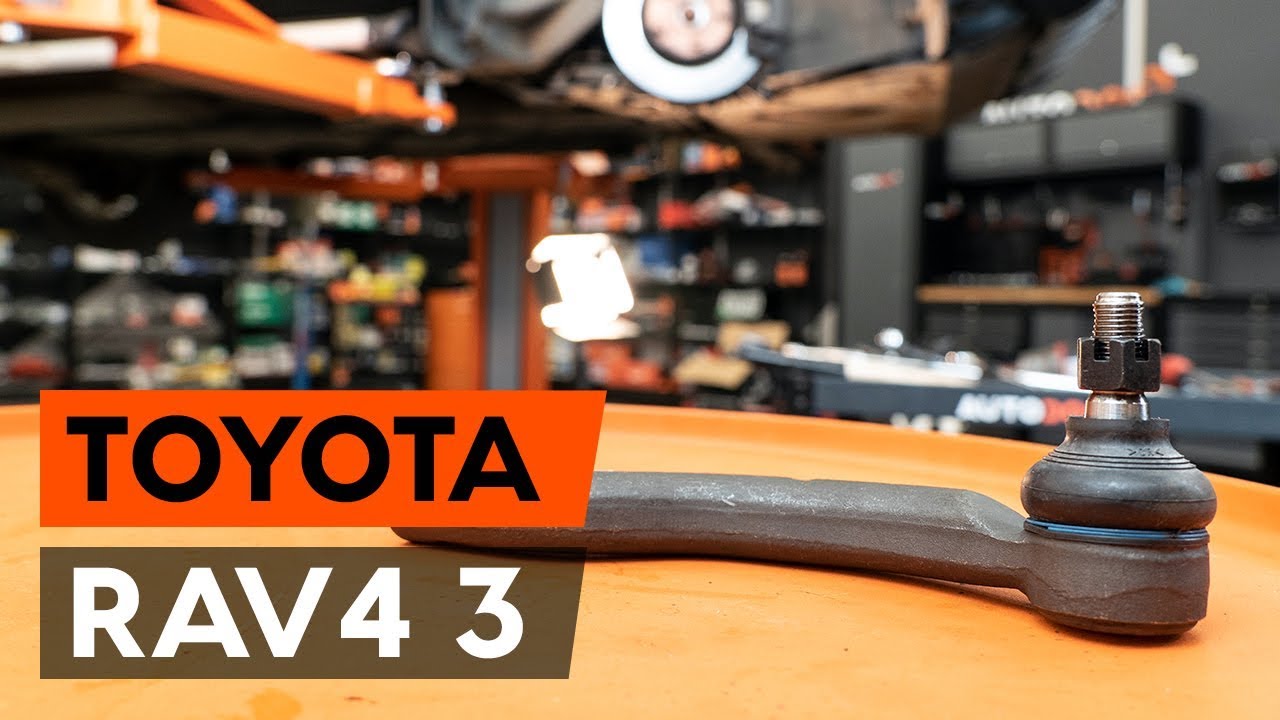

Jak vyměnit čepy táhla na TOYOTA RAV 4 3 (XA30) [NÁVOD AUTODOC]
Všechny díly, které potřebujete vyměnit – Hlava příčného táhla řízení pro RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) a jiné modely TOYOTA
Hlava příčného táhla řízení
Hlava příčného táhla řízení
Hlava příčného táhla řízení pro RAV4 III SUV (XA30) Diesel (150 HP)
Drátěný kartáč
Sprej WD-40
Měděné mazivo
Kombinační klíč č.21
Kombinační klíč č.22
Nástavec č. 17
Úderová rázová hlavice na matice kol č.21
Račnový klíč
Momentový klíč
Vratidlo
Plochý Šroubovák
Kulaté kleště
Posuvné měřidlo
Páčidlo
Gumové kladivo
Stahovák kulového čepu
Klín pod kolo auta
Výměna: kulového čepu řízení - Toyota RAV4 III. Tip:
- Čepy táhla řízení vyměňte v páru.
- Proces výměny je totožný pro levý a pravý čep táhla řízení.
- Během instalačního procesu používejte pouze nové šrouby a podložky.
- Celý postup práce proveďte při vypnutém motoru.
Výměna: kulového čepu řízení - Toyota RAV4 III. Postupujte podle následujícího procesu:
- Krok 1
Kola auta zajistěte pomocí klínů. - Krok 2
Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 21. - Krok 3
Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách. - Krok 4
Odšroubujte šrouby kol.AUTODOC doporučuje:Upozornění! Pro vyhnutí se zranění držte kolo při odšroubovávání upevňovacích šroubů. Toyota RAV4 III - Krok 5
Odstraňte kolo. - Krok 6
Vyčistěte upevnění spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40. - Krok 7
Při demontáži si poznamenejte nebo změřte přesnou polohu kulového čepu na spojovací tyči, nebo spočítejte počet otočení, aby se následně zabránilo špatnému vyrovnání kol. Použijte posuvné měřidlo. - Krok 8
Odstraňte vodicí závlačku upevňující táhlo řízení. Použijte plochý šroubovák. Použijte kulaté kleště. Použijte páčidlo. - Krok 9
Odšroubujte koncovou šroub kloubu řízení. Použijte nástavec č.17. Použijte vratidlo. - Krok 10
Uvolněte šroub zajišťující koncovku táhla na táhle. Použijte kombinační klíč č.21. Použijte kombinační klíč č.22. - Krok 11
Odpojte koncovku táhla od kloubu řízení. Použijte stahovák na kulové čepy. Použijte gumové kladivo. - Krok 12
Odšroubujte koncovku od táhla. - Krok 13
Vyčistěte montážní pozice čepu táhla řízení. Použijte drátěný kartáč. - Krok 14
Natřete montážní pozice čepu táhla řízení. Použijte měděné mazivo. - Krok 15
Zašroubujte novou koncovku táhla řízení.Výměna: kulového čepu řízení - Toyota RAV4 III. AUTODOC doporučuje:Při instalaci tyče řízení proveďte stejný počet otočení, nebo nechte venku stejný počet závitů podle vašich měření. - Krok 16
Připojte koncovku kloubu řízení ke kloubu řízení.
