Jak vyměnit přední spodní rameno na Toyota RAV4 III – návod k výměně
stažení:
0
Zobrazení:
10
Důležité!
Tento proces výměny můžete použít pro model:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) … Zobrazit více
Postup se může mírně měnit podle designu auta.
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) … Zobrazit více
Postup se může mírně měnit podle designu auta.

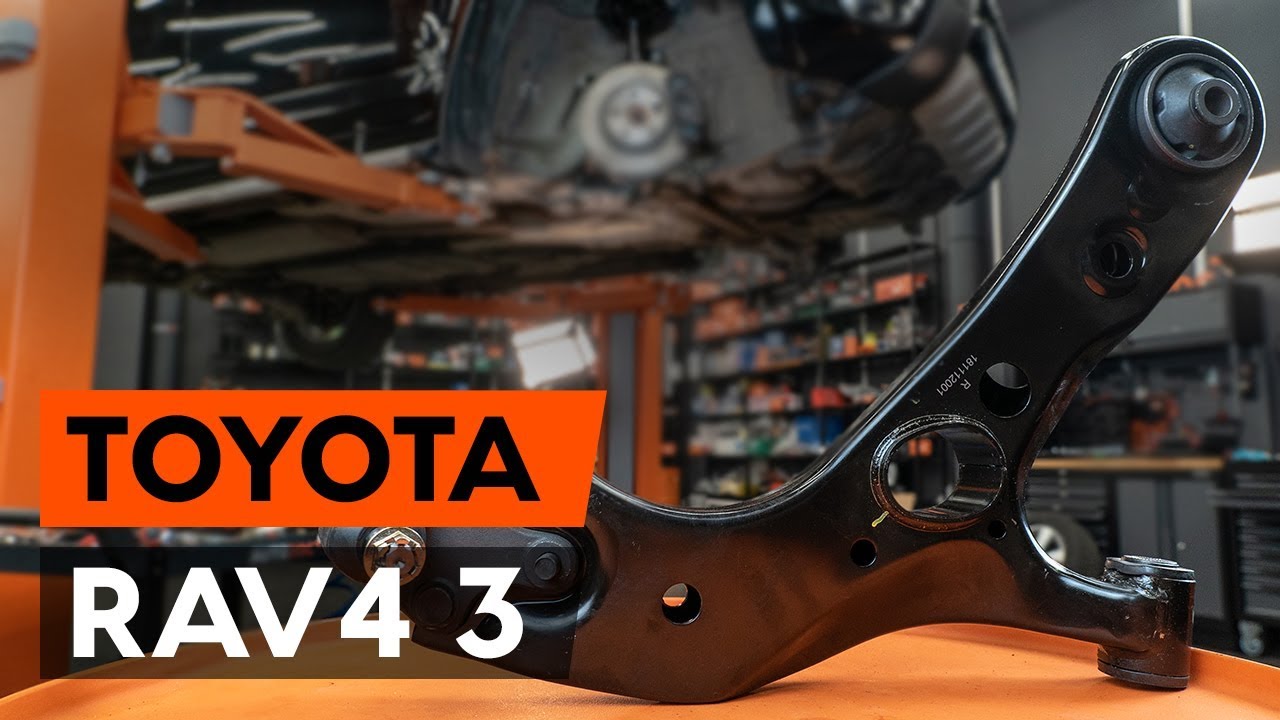

Jak vyměnit předního rameno na TOYOTA RAV 4 3 (XA30) [NÁVOD AUTODOC]
Všechny díly, které potřebujete vyměnit – Rameno Zavesenia Kolies pro RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) a jiné modely TOYOTA
Ridici paka, zaveseni kol
Ridici paka, zaveseni kol
Ridici paka, zaveseni kol pro RAV4 III SUV (XA30) Benzín (158 HP)
Ridici paka, zaveseni kol pro RAV4 III SUV (XA30) Diesel (150 HP)
Ridici paka, zaveseni kol pro RAV4 III SUV (XA30) Diesel (150 HP)
Drátěný kartáč
Sprej WD-40
Čistič brzd
Měděné mazivo
Kombinační klíč č.19
Nástavec č. 12
Nástavec č. 17
Nástavec č. 22
Úderová rázová hlavice na matice kol č.21
Momentový klíč
Páčidlo
Vratidlo
Plochý Šroubovák
Kulaté kleště
Stahovák kulového čepu
Hydraulický převodový zvedák
Klín pod kolo auta
Výměna: přední spodní rameno - Toyota RAV4 III. AUTODOC doporučuje:
- Proces výměny je stejný pro levé a pravé spodní rameno.
- Celý postup práce proveďte při vypnutém motoru.
Výměna: přední spodní rameno - Toyota RAV4 III. Doporučený postup kroků:
- Krok 1
Kola auta zajistěte pomocí klínů. - Krok 2
Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 21. - Krok 3
Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách. - Krok 4
Odšroubujte šrouby kol.AUTODOC doporučuje:Důležité! Při odšroubovávání upevňovacích šroubů držte kolo. Toyota RAV4 III - Krok 5
Odstraňte kolo. - Krok 6
Odstraňte upevnění spodního krytu olejové vany. Použijte nástavec č.12. - Krok 7
Odstraňte kryt olejové vany. - Krok 8
Odstraňte závlačku. Použijte plochý šroubovák. Použijte kulaté kleště. - Krok 9
Vyčistěte všechna spojení ramene. Použijte drátěný kartáč. Použijte sprej WD-40. - Krok 10
Uvolněte upevňovací prvek spojující kulový čep k hlavě ložiska čepu nápravy. Použijte kombinační klíč č.19. - Krok 11
Odšroubujte upevnění předního ramene. Použijte nástavec č.22. Použijte vratidlo. - Krok 12
Odstraňte přední upevňovací prvek ovládacího ramene. - Krok 13
Odšroubujte upevnění zadního ramene. Použijte nástavec č.22. Použijte vratidlo. - Krok 14
Odstraňte zadní upevňovací prvek ovládacího ramene. - Krok 15
Odšroubujte upevňovací prvek spojující kulový čep a ovládací rameno odpružení. Použijte nástavec č.17. - Krok 16
Odpojte kulový čep od ramene. - Krok 17
Odstraňte rameno. Použijte páčidlo. - Krok 18
Odpojte kulový čep od čepu řízení. Použijte stahovák na kulové čepy. - Krok 19
Vyčistěte montážní otvory a závit ramene odpružení. Použijte drátěný kartáč. Použijte sprej WD-40. - Krok 20
Nainstalujte nové rameno.AUTODOC doporučuje:Během instalačního procesu používejte pouze nové šrouby a podložky.Nepoškoďte kryt kulového čepu. - Krok 21
Nainstalujte zadní upevňovací prvek ramene. - Krok 22
Nainstalujte přední upevňovací prvek ramene. - Krok 23
Připojte kulový čep k ovládacímu ramenu. - Krok 24
Zašroubujte upevňovací prvky kulového čepu. Použijte nástavec č.17.
