Důležité!

Tento proces výměny můžete použít pro model:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33W), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 (GSA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 4WD (ASA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38) … Zobrazit více

Postup se může mírně měnit podle designu auta.

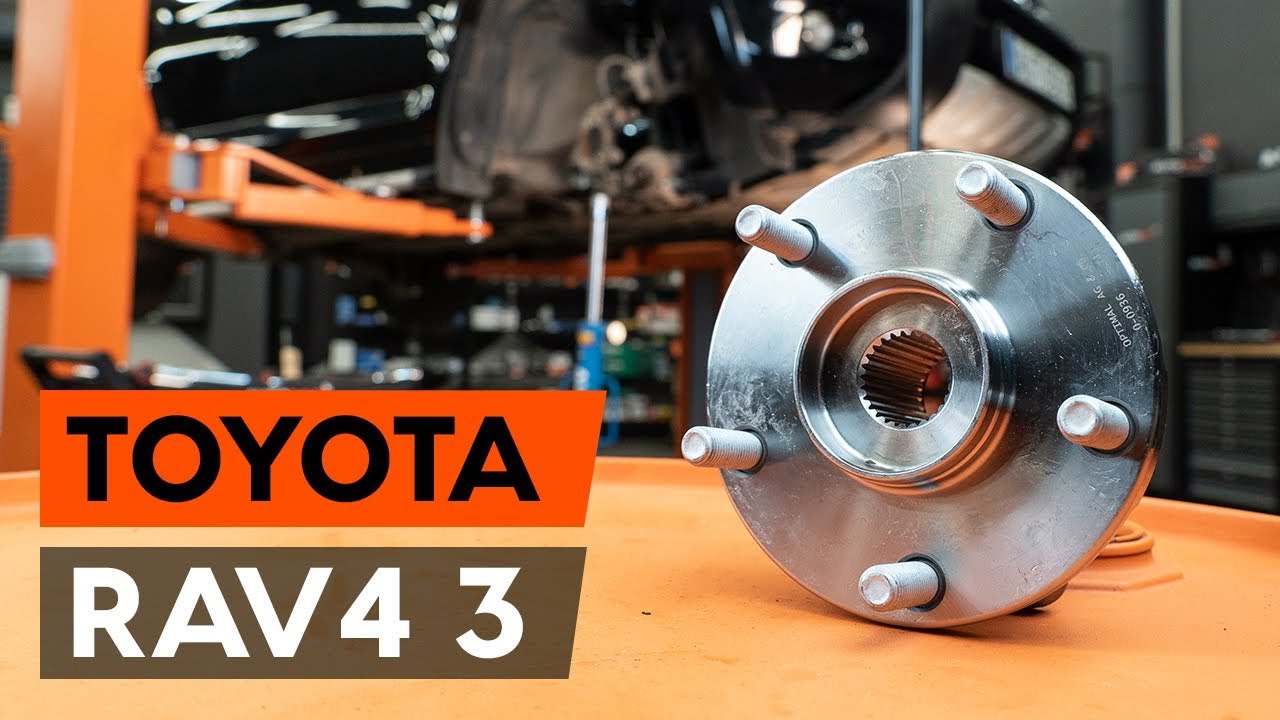

Jak vyměnit předních ložisko kola na TOYOTA RAV 4 3 (XA30) [NÁVOD AUTODOC]

Jak vyměnit přední ložisko kola na Toyota RAV4 III – návod k výměně

Alternativní produkty

Sada lozisek kol

Výměna: ložiska kola - Toyota RAV4 III. Seznam potřebných nástrojů:

                      Drátěný kartáč

                      Sprej WD-40

                      Měděné mazivo

                      Nástavec č. 17

                      Nástavec č. 18

                      Nástavec č. 30

                      Úderová rázová hlavice na matice kol č.21

                      Račnový klíč

                      Momentový klíč

                      Plochý sekáč

                      Vratidlo

                      Kladivo

                      Průbojník

                      Páčidlo

                      Hydraulický převodový zvedák

                      Klín pod kolo auta

Koupit nástroje

Výměna: ložiska kola - Toyota RAV4 III. Doporučují odborníci z AUTODOC:

Nepoužívejte znovu ložisko vašeho auta Toyota RAV4 III.
Proces výměny ložiska náboje kola je totožný pro obě kola na stejné nápravě.
Prosím pozor: všechny práce na autě - Toyota RAV4 III – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Vyčistěte upevňovací prvek náboje kola. Použijte sprej WD-40.
Krok 2

Odpojte upevňovací prvek hnací hřídele. Použijte průbojník. Použijte kladivo.
Krok 3

Uvolněte upevňovací prvek hnací hřídele. Použijte nástavec č.30. Použijte vratidlo.
Krok 4

Kola auta zajistěte pomocí klínů.

Krok 5

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 21.
Krok 6

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 7

Odšroubujte šrouby kol.

Výměna: ložiska kola - Toyota RAV4 III. Tip:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 8

Odstraňte kolo.
Krok 9

Rozšiřte brzdové destičky. Použijte páčidlo.
Krok 10

Vyčistěte upevňovací prvky držáku brzdového třmenu. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 11

Odšroubujte upevnění svorky brzdového třmenu. Použijte nástavec č.17. Použijte vratidlo.
Krok 12

Odstraňte svorku třmenu.

Výměna: ložiska kola - Toyota RAV4 III. AUTODOC doporučuje:
Přivažte třmen k zavěšení kol nebo ke karoserii drátkem bez odpojení od brzdové hadičky, aby se předešlo ztrátě tlaku v brzdovém systému.
Krok 13

Vyčistěte upevňovací prvky brzdového kotouče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 14

Odstraňte brzdový kotouč.
Krok 15

Vyčistěte upevňovací prvky spojující kulový čep a ovládací rameno odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 16

Odšroubujte upevňovací prvek spojující kulový čep a ovládací rameno odpružení. Použijte nástavec č.17.
Krok 17

Odpojte kulový čep od ramene. Použijte páčidlo.

Krok 18

Odšroubujte upevňovací prvek spojující hnací hřídel a náboj kola. Použijte nástavec č.30. Použijte vratidlo.
Krok 19

Natřete drážky homokinetického kloubu hnací hřídele. Použijte sprej WD-40.
Krok 20

Vyberte hnací hřídel. Použijte průbojník. Použijte kladivo.

Výměna: ložiska kola - Toyota RAV4 III. Tip od odborníků z AUTODOC:
Ujistěte se, že hnací hřídel není bez zátěže (když je auto zvednuté).
Krok 21

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.
Krok 22

Vyčistěte upevňovací prvky ložiska náboje kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 23

Odšroubujte upevnění ložiska náboje. Použijte nástavec č.17. Použijte vratidlo.
Krok 24

Spolu odstraňte náboj a ložisko, protože tyto dva prvky jsou smontovány do sebe. Použijte páčidlo. Použijte kladivo.
Krok 25

Vyčistěte montážní otvor ložiska náboje. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 26

Nainstalujte nový náboj kola s ložiskem.
Krok 27

Utáhněte upevnění ložiska náboje kola. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 28

Utáhněte upevňovací prvek ložiska náboje kola. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 96 Nm.
Krok 29

Natřete drážky homokinetického kloubu hnací hřídele. Použijte měděné mazivo.
Krok 30

Odstraňte podpěru ze spodní strany čepu nápravy.

AUTODOC doporučuje:
Výměna: ložiska kola - Toyota RAV4 III. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 31

Nainstalujte hnací hřídel do náboje kola.
Krok 32

Připojte kulový čep k ovládacímu ramenu. Použijte páčidlo.
Krok 33

Zašroubujte upevňovací prvky kulového čepu. Použijte nástavec č.17.
Krok 34

Utáhněte upevnění kulového čepu. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 92 Nm.
Krok 35

Natřete náboj v místě kontaktu s brzdovým kotoučem. Použijte měděné mazivo.
Krok 36

Nainstalujte brzdový kotouč.
Krok 37

Vyčistěte montážní otvory brzdového třmenu a jeho držáku. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 38

Nainstalujte svorku brzdového třmenu.
Krok 39

Upevněte svorku brzdového třmenu. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 98 Nm.
Krok 40

Zašroubujte matici hnacího hřídele. Použijte nástavec č.30. Použijte vratidlo.
Krok 41

Vyčistěte povrch brzdového kotouče. Použijte drátěný kartáč.
Krok 42

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 43

Nainstalujte kolo.

Výměna: ložiska kola - Toyota RAV4 III. Doporučují odborníci z AUTODOC:
K zabránění zranění držte kolo při šroubování upevňovacích šroubů.
Krok 44

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 21.
Krok 45

Dejte auto na zem.
Krok 46

Utáhněte matici hnacího hřídele. Použijte nástavec č.30. Použijte momentový klíč. Utáhněte ji točivým momentem 216 Nm.
Krok 47

Nainstalujte upevňovací prvek hnací hřídele. Použijte plochý sekáč na kov. Použijte kladivo.
Krok 48

Utáhněte šrouby kol využitím křížového vzoru utažení. Použijte momentový klíč. Utáhněte ji točivým momentem 103 Nm.
