Důležité!

Tento proces výměny můžete použít pro model:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi, HYUNDAI SANTA FÉ II (CM) 2.4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 3.5 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.4 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 3.5 4x4 … Zobrazit více

Postup se může mírně měnit podle designu auta.

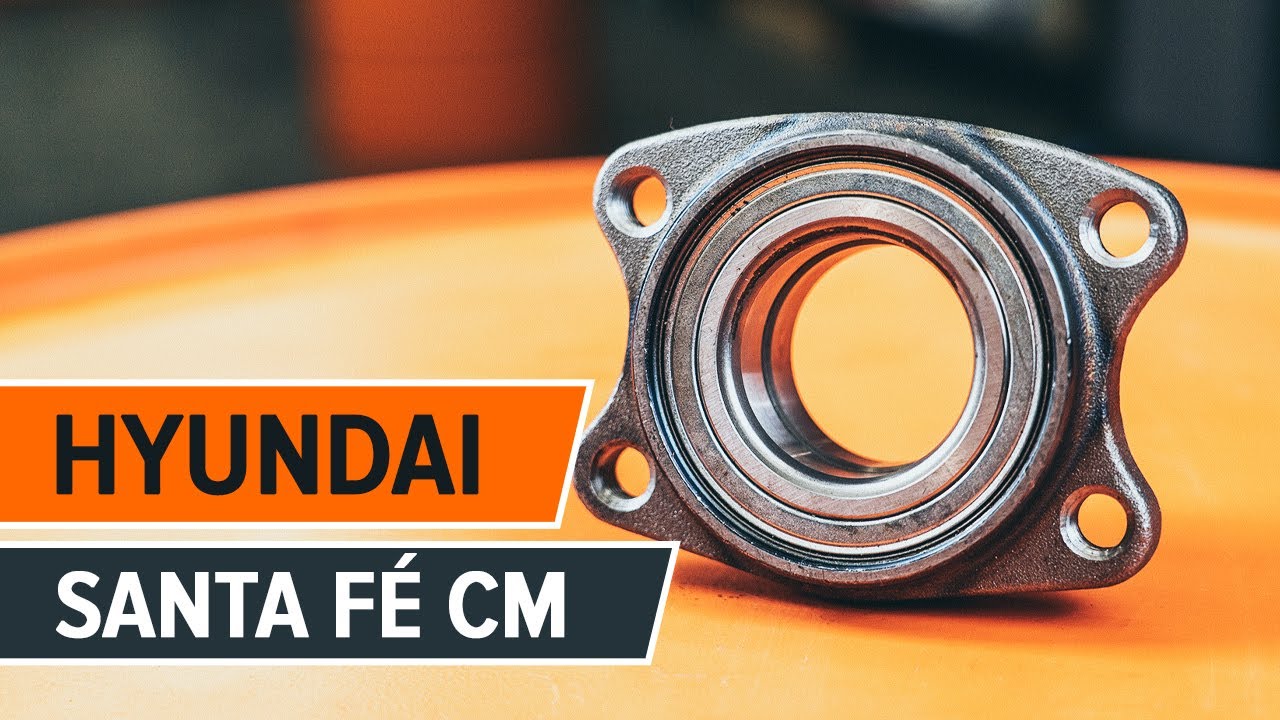

Jak vyměnit ložisko předního kola na HYUNDAI SANTA FÉ CM [NÁVOD]

Jak vyměnit přední ložisko kola na Hyundai Santa Fe CM – návod k výměně

Všechny díly, které potřebujete vyměnit – Lozisko kola pro SANTA FÉ II (CM) a jiné modely HYUNDAI

Alternativní produkty

Sada lozisek kol

Výměna: ložiska kola - Hyundai Santa Fe CM. Seznam potřebných nástrojů:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Univerzální čistící sprej

                      Měděné mazivo

                      Momentový klíč

                      Kombinační klíč č.18

                      Nástavec č. 14

                      Nástavec č. 17

                      Nástavec č. 18

                      Nástavec č. 32

                      Úderová rázová hlavice na matice kol č.21

                      Račnový klíč

                      Křížový šroubovák

                      Kladivo

                      Průbojník

                      Řezací kleště

                      Kleště

                      Páčidlo

                      Klín pod kolo auta

Koupit nástroje

AUTODOC doporučuje:

Nepoužívejte znovu ložisko vašeho auta Hyundai Santa Fe CM.
Proces výměny ložiska náboje kola je totožný pro obě kola na stejné nápravě.
Prosím pozor: všechny práce na autě - Hyundai Santa Fe CM – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 21.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při odšroubovávání upevňovacích šroubů. Hyundai Santa Fe CM
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte upevňovací prvky držáku brzdového třmenu. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 7

Odšroubujte upevnění svorky brzdového třmenu. Použijte kombinační klíč č.17. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 8

Odstraňte brzdový třmen spolu s jeho držákem.

Výměna: ložiska kola - Hyundai Santa Fe CM. Doporučují odborníci z AUTODOC:
Přivažte třmen k zavěšení kol nebo ke karoserii drátkem bez odpojení od brzdové hadičky, aby se předešlo ztrátě tlaku v brzdovém systému.Ujistěte se, že brzdový třmen nevisí na brzdové hadičce.Po odstranění brzdového třmenu nestláčejte brzdový pedál. Vypadl by totiž píst z brzdového válce, vylila by se brzdová kapalina a systém by ztratil tlak.Zkontrolujte držák brzdového třmenu, vodící závlačky brzdového třmenu a pouzdra. Vyčistěte je. Pokud je to nutné, vyměňte je.
Krok 9

Vyčistěte upevňovací prvky brzdového kotouče. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 10

Odšroubujte montážní šrouby brzdového kotouče a odstraňte ho. Použijte křížový šroubovák PH.
Krok 11

Odstraňte závlačku zajišťující matici náboje. Použijte střihací kleště.
Krok 12

Odšroubujte matici náboje. Použijte nástavec č.32. Použijte ráčnový klíč.
Krok 13

Odstraňte upevňující matici.
Krok 14

Vyčistěte upevnění spojující kulový čep a hlavu ložiska čepu. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 15

Odšroubujte upevnění kulového čepu a táhla řízení. Použijte kombinační klíč č.19. Použijte nástavec č.18. Použijte ráčnový klíč.
Krok 16

Odstraňte upevňovací šroub. Použijte kladivo. Použijte průbojník.
Krok 17

Odpojte kulový čep od čepu řízení.

Krok 18.1

Odšroubujte upevnění, které spojuje ložisko náboje kola k hlavě ložiska čepu kola.

Krok 18.2

Použijte nástavec č.14. Použijte ráčnový klíč.
Krok 19

Odstraňte upevňovací šrouby.

Krok 20

Odpojte hnací hřídel od hlavy ložiska čepu. Použijte kladivo.

Krok 21

Spolu odstraňte náboj a ložisko, protože tyto dva prvky jsou smontovány do sebe.
Krok 22

Vyčistěte montážní pozici náboje. Použijte víceúčelový čistící sprej.

Krok 23

Nainstalujte nový náboj kola spolu s ložiskem.
Krok 24

Nainstalujte hnací hřídel do náboje kola.

Krok 25

Nainstalujte upevňovací šrouby.

Krok 26.1

Utáhněte upevňovací prvek ložiska náboje kola.

Krok 26.2

Použijte kombinační klíč č.14. Použijte nástavec č.14. Použijte momentový klíč. Utáhněte ji točivým momentem 50 Nm.
Krok 27

Zapojte kulový čep k čepu řízení.
Krok 28

Nainstalujte upevňovací šroub. Použijte kladivo.
Krok 29

Zašroubujte upevňovací prvek spojující kulový čep k hlavě ložiska čepu nápravy. Použijte kombinační klíč č.19. Použijte nástavec č.18. Použijte ráčnový klíč.

Krok 30

Utáhněte upevnění spojující kulový čep k hlavě ložiska čepu kola. Použijte kombinační klíč č.19. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 98 Nm.
Krok 31

Nainstalujte upevňovací matici.
Krok 32

Utáhněte matici náboje kola. Použijte nástavec č.32. Použijte momentový klíč. Utáhněte ji točivým momentem 195 Nm.
Krok 33

Nainstalujte novou závlačku matice náboje. Použijte střihací kleště. Použijte kladivo.
Krok 34

Natřete náboj v místě kontaktu s brzdovým kotoučem. Použijte měděné mazivo.

Krok 35

Nainstalujte nový brzdový kotouč na náboj a zašroubujte montážní šrouby. Použijte křížový šroubovák PH.
Krok 36

Nainstalujte brzdový třmen spolu s jeho držákem.
Krok 37

Upevněte svorku brzdového třmenu. Použijte kombinační klíč č.17. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 85 Nm.
Krok 38

Vyčistěte montážní otvor disku kola. Použijte drátěný kartáč.

Krok 39

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 40

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: ložiska kola - Hyundai Santa Fe CM. Po aplikování spreje několik minut počkejte.
Krok 41

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. Hyundai Santa Fe CM
Krok 42

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 21.
Krok 43

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 21. Použijte momentový klíč. Utáhněte ji točivým momentem 108 Nm.
Krok 44

Odstraňte zvedáky a klíny.
