Důležité!

Tento proces výměny můžete použít pro model:
TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) … Zobrazit více

Postup se může mírně měnit podle designu auta.

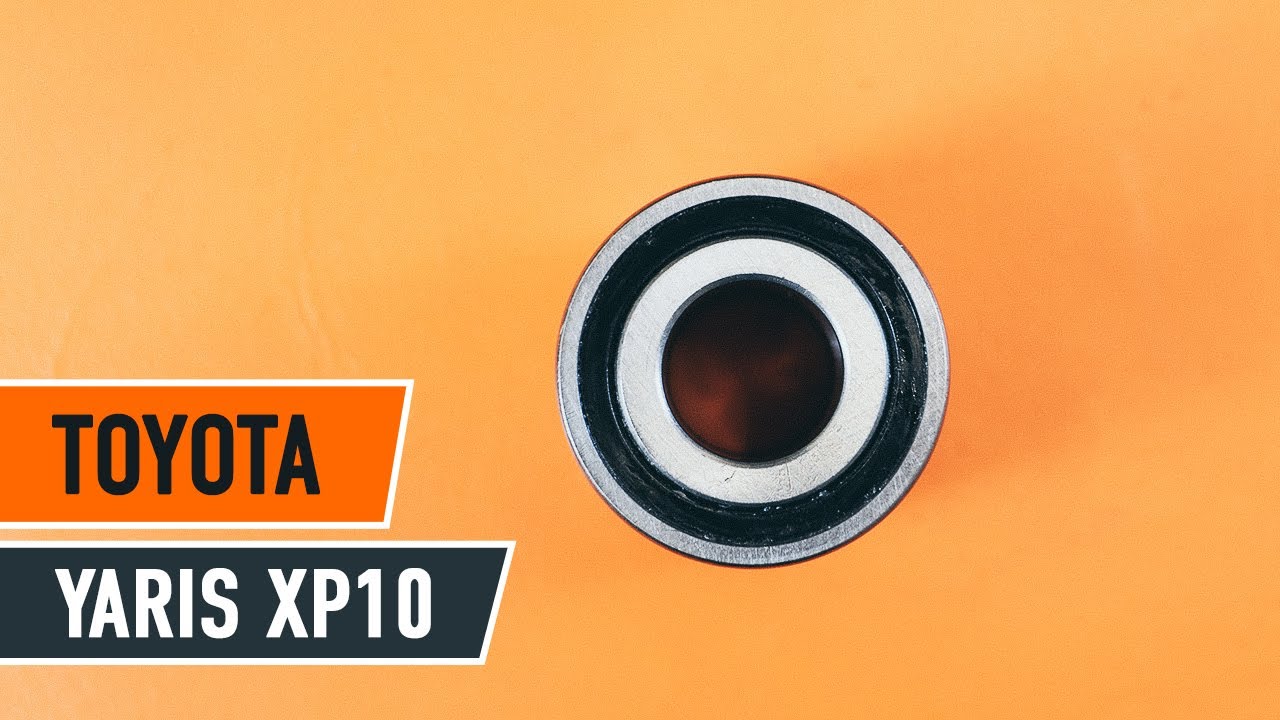

Jak vyměnit ložisko předního kola na TOYOTA YARIS XP10 NÁVOD | AUTODOC

Jak vyměnit přední ložisko kola na Toyota Yaris P1 – návod k výměně

Všechny díly, které potřebujete vyměnit – Lozisko kola pro Yaris Hatchback (_P1_) a jiné modely TOYOTA

Sada lozisek kol

Lozisko kola

        Sada lozisek kol pro TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Benzín (68 HP)

        Sada lozisek kol pro TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Benzín (106 HP)

        Sada lozisek kol pro TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) Diesel (75 HP)

        Sada lozisek kol pro TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_) Benzín (87 HP)

        Sada lozisek kol pro TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Benzín (105 HP)

Výměna: ložiska kola - Toyota Yaris P1. Seznam potřebných nástrojů:

                        Drátěný kartáč

                        Sprej WD-40

                        Čistič brzd

                        Měděné mazivo

                        Kombinační klíč č.17

                        Kombinační klíč č.19

                        Nástavec č. 17

                        Nástavec č. 19

                        Nástavec č. 30

                        Úderová rázová hlavice na matice kol č.21

                        Račnový klíč

                        Momentový klíč

                        Vratidlo

                        Kladivo

                        Řezací kleště

                        Plochý sekáč

                        Gumové kladivo

                        Sada vložky a ořechu ložiska

                        Kleště na segrovky

                        Stahovák kulového čepu

                        Klín pod kolo auta

Koupit nástroje

Výměna: ložiska kola - Toyota Yaris P1. AUTODOC doporučuje:

Nepoužívejte znovu ložisko vašeho auta Toyota Yaris P1.
Proces výměny ložiska náboje kola je totožný pro obě kola na stejné nápravě.
Celý postup práce proveďte při vypnutém motoru.

Výměna: ložiska kola - Toyota Yaris P1. Doporučený postup kroků:

Krok 1

Kola auta zajistěte pomocí klínů.

Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 21.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.

Krok 4

Odšroubujte šrouby kol.

Výměna: ložiska kola - Toyota Yaris P1. Tip:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 5

Odstraňte kolo.
Krok 6

Odpojte upevňovací prvek hnací hřídele. Použijte plochý sekáč na kov. Použijte kladivo.
Krok 7

Vyčistěte upevňovací prvek hnací hřídele. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 8

Uvolněte upevňovací prvek hnací hřídele. Použijte nástavec č.30. Použijte vratidlo.
Krok 9

Vyberte hnací hřídel.

Výměna: ložiska kola - Toyota Yaris P1. Tip od AUTODOC:
Pokud je to nutné, použijte gumové kladivo.
Krok 10

Vyčistěte upevňovací prvky držáku brzdového třmenu. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 11

Odšroubujte upevnění svorky brzdového třmenu. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 12

Odstraňte brzdový třmen spolu s jeho držákem.

Výměna: ložiska kola - Toyota Yaris P1. Doporučují odborníci z AUTODOC:
Přivažte třmen k zavěšení kol nebo ke karoserii drátkem bez odpojení od brzdové hadičky, aby se předešlo ztrátě tlaku v brzdovém systému.Ujistěte se, že brzdový třmen nevisí na brzdové hadičce.Po odstranění brzdového třmenu nestláčejte brzdový pedál. Vypadl by totiž píst z brzdového válce, vylila by se brzdová kapalina a systém by ztratil tlak.Zkontrolujte držák brzdového třmenu, vodící závlačky brzdového třmenu a pouzdra. Vyčistěte je. Pokud je to nutné, vyměňte je.
Krok 13

Odstraňte brzdový kotouč.
Krok 14

Odstraňte vodicí závlačku upevňující táhlo řízení. Použijte střihací kleště.
Krok 15

Vyčistěte upevnění spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 16

Odšroubujte koncovou šroub kloubu řízení. Použijte kombinační klíč č.17.
Krok 17

Odpojte koncovku táhla od kloubu řízení. Použijte stahovák na kulové čepy.
Krok 18

Vyčistěte upevnění spojující kulový čep a hlavu ložiska čepu. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 19

Odšroubujte upevnění kulového čepu a táhla řízení. Použijte kombinační klíč č.19.
Krok 20

Odpojte kulový čep od čepu řízení. Použijte stahovák na kulové čepy.
Krok 21

Vyčistěte upevňovací prvky spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 22

Odšroubujte spodní upevňovací prvek spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte ráčnový klíč.
Krok 23

Odstraňte upevňovací šrouby.

Krok 24

Odpojte kloub řízení od vzpěry tlumiče.
Krok 25

Odstraňte kloub řízení spolu s nábojem.
Krok 26

Stlačte náboj kola a zúženou část válcového ložiska. Použijte sadu vložky a ořechu ložiska. Použijte kladivo.
Krok 27

Odstraňte prstenec z kloubu řízení. Použijte kleště na segrovky.
Krok 28

Vytlačte ložisko náboje kola. Použijte sadu vložky a ořechu ložiska.
Krok 29

Vyčistěte montážní otvor ložiska náboje. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 30

Vtlačte nové ložisko do kloubu řízení. Použijte sadu vložky a ořechu ložiska. Použijte kladivo.

Výměna: ložiska kola - Toyota Yaris P1. Tip od odborníků z AUTODOC:
Zkontrolujte a ujistěte se, že ložisko náboje kola je v správné poloze. Zabraňte jeho nevyrovnání.Přestaňte tlačit na povrch ložiska ihned poté, co zapadlo do své montážní pozice.
Krok 31

Nainstalujte prstenec do kloubu řízení. Použijte kleště na segrovky.
Krok 32

Vtlačte náboj kola do vnitřního prstence ložiska. Použijte sadu vložky a ořechu ložiska.
Krok 33

Nainstalujte čep nápravy spolu s nábojem kola.
Krok 34

Nainstalujte upevňovací šrouby.

Krok 35

Upevněte vzpěry tlumiče k táhlu řízení.

Krok 36

Utáhněte spodní upevňovací prvky spojující vzpěru tlumiče k hlavě ložiska čepu. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte momentový klíč. Utáhněte ji točivým momentem 132 Nm.
Krok 37

Natřete upevňovací prvky tlumiče. Použijte měděné mazivo.
Krok 38

Zapojte kulový čep k čepu řízení.

Krok 39

Utáhněte upevnění kulového čepu. Použijte kombinační klíč č.19. Použijte momentový klíč. Utáhněte ji točivým momentem 98 Nm.
Krok 40

Vyčistěte drážky homokinetického kloubu hnacího hřídele. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 41

Nainstalujte hnací hřídel do náboje kola.
Krok 42

Utáhněte matici hnacího hřídele. Použijte nástavec č.30. Použijte vratidlo. Použijte momentový klíč. Utáhněte ji točivým momentem 216 Nm.
Krok 43

Nainstalujte upevňovací prvek hnací hřídele. Použijte plochý sekáč na kov. Použijte kladivo.
Krok 44

Vyčistěte náboj. Použijte drátěný kartáč. Natřete kontaktní povrch. Použijte měděné mazivo.
Krok 45

Nainstalujte brzdový kotouč.
Krok 46

Očistěte brzdový třmen od prachu a špíny. Použijte drátěný kartáč. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: ložiska kola - Toyota Yaris P1. Po aplikování spreje několik minut počkejte.
Krok 47

Nainstalujte brzdový třmen spolu s jeho držákem.
Krok 48

Upevněte svorku brzdového třmenu. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 88 Nm.
Krok 49

Připojte koncovku kloubu řízení ke kloubu řízení.
Krok 50

Utáhněte upevňovací matici spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte kombinační klíč č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 49 Nm.
Krok 51

Nainstalujte závlačku. Použijte střihací kleště.
Krok 52

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 53

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

Výměna: ložiska kola - Toyota Yaris P1. Profesionálové doporučují:
Po aplikaci spreje počkejte několik minut.
Krok 54

Nainstalujte kolo.

AUTODOC doporučuje:
Důležité! Při zašroubování upevňovacích šroubů držte kolo. Toyota Yaris P1
Krok 55

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 21.
Krok 56

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 21. Použijte momentový klíč. Utáhněte ji točivým momentem 103 Nm.
Krok 57

Odstraňte zvedáky a klíny.
