Důležité!

Tento proces výměny můžete použít pro model:
TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) … Zobrazit více

Postup se může mírně měnit podle designu auta.

Jak vyměnit uložení tlumiče pružení na TOYOTA YARIS XP10 NÁVOD | AUTODOC

Jak vyměnit přední uložení tlumiče na Toyota Yaris P1 – návod k výměně

Všechny díly, které potřebujete vyměnit – Uložení Tlumičů pro Yaris Hatchback (_P1_) a jiné modely TOYOTA

Lozisko pruzne vzpery

Opravna sada, horni ulozeni tlumicu

Valive lozisko, lozisko pruzne vzpery

Uchycení pérovací jednotky

Tesneni, horni ulozeni tlumicu

        Lozisko pruzne vzpery pro TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Benzín (106 HP)

        Lozisko pruzne vzpery pro TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) Diesel (75 HP)

        Lozisko pruzne vzpery pro TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Benzín (105 HP)

        Lozisko pruzne vzpery pro TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Benzín (150 HP)

Výměna: uložení tlumiče - Toyota Yaris P1. Nástroje, které budete potřebovat:

                        Drátěný kartáč

                        Sprej WD-40

                        Čistič brzd

                        Měděné mazivo

                        Kombinační klíč č.12

                        Kombinační klíč č.19

                        Nástavec č. 14

                        Nástavec č. 17

                        Nástavec č. 19

                        Úderová rázová hlavice na matice kol č.21

                        Račnový klíč

                        Momentový klíč

                        Plochý Šroubovák

                        Hydraulický pružinový kompresor

                        Kryt na blatník

                        Klín pod kolo auta

Koupit nástroje

Výměna: uložení tlumiče - Toyota Yaris P1. AUTODOC doporučuje:

Všechna ložiska předních vzpěr tlumičů se musí vyměnit současně.
Proces výměny je stejný pro ložiska levé a pravé vzpěry tlumiče na předním odpružení.
Ujistěte se, že vyměníte všechny samozávitové šrouby během instalace.
Prosím pozor: všechny práce na autě - Toyota Yaris P1 – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Kola auta zajistěte pomocí klínů.

Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 21.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.

Krok 4

Odšroubujte šrouby kol.

Výměna: uložení tlumiče - Toyota Yaris P1. Tip:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte upevňovací prvek svorky, která spojuje brzdovou hadičku k tlumiči. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 7

Uvolněte upevňovací svorku brzdové hadičky od vzpěry tlumiče. Použijte nástavec č.14. Použijte ráčnový klíč.
Krok 8

Odstraňte svorku ze vzpěry tlumiče.
Krok 9

Vyčistěte upevňovací prvky spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 10

Odšroubujte spodní upevňovací prvek spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte ráčnový klíč.
Krok 11

Odstraňte upevňovací šrouby. Odpojte kloub řízení od vzpěry tlumiče.

Krok 12

Dejte auto na zem. Otevřete kapotu.
Krok 13

Na ochranu laku a barvy a plastových prvků auta použijte ochranné kryty na blatníky.

Krok 14

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 15

Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče. Použijte kombinační klíč č.12.

Výměna: uložení tlumiče - Toyota Yaris P1. AUTODOC doporučuje:
Abyste se vyhnuli zraněním, držte vzpěru tlumiče při odšroubovávání upevňovacích šroubů.
Krok 16

Odstraňte vzpěru zavěšení kol.
Krok 17

Nastavte vzpěru tlumiče na zařízení pro stlačení pružiny.

Výměna: uložení tlumiče - Toyota Yaris P1. Tip od odborníků z AUTODOC:
Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách.Zajistěte správnou polohu pružiny prstenci.Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími.
Krok 18

Stlačte pružinu.

Krok 19

Odstraňte ochranný uzávěr z uložení vzpěry tlumiče. Použijte plochý šroubovák.
Krok 20

Natřete tyč vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 21

Odstraňte šroub pístnice vzpěry. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 22

Odstraňte vrchní uložení vzpěry. Použijte plochý šroubovák.
Krok 23

Vyčistěte montážní místo ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.

Výměna: uložení tlumiče - Toyota Yaris P1. Profesionálové doporučují:
Zkontrolujte prachový návlek tlumiče a doraz tlumiče. Pokud je to nutné, vyměňte je.
Krok 24

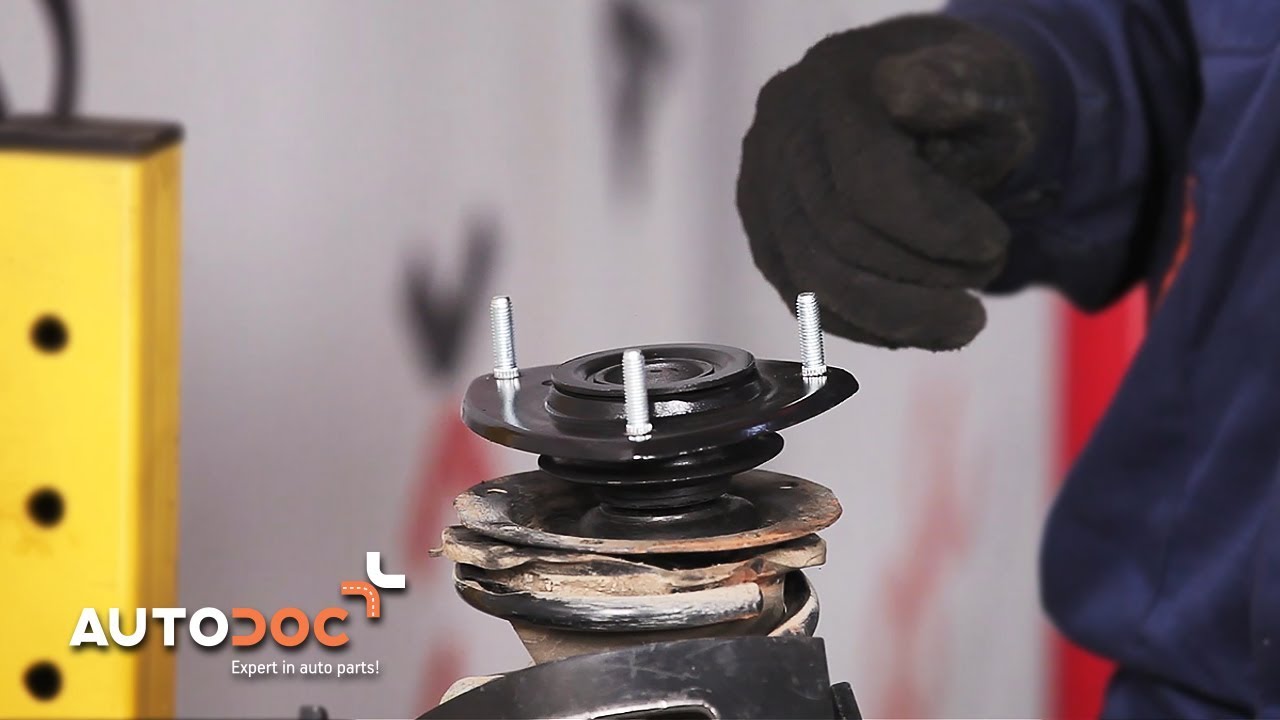

Nainstalujte nové uložení vzpěry.
Krok 25

Upevněte matici pístu vzpěry tlumiče. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 33 Nm.

Výměna: uložení tlumiče - Toyota Yaris P1. Doporučují odborníci z AUTODOC:
Ujistěte se a zkontrolujte, že pružina je instalována správně. Zabraňte jejímu vychýlení.
Krok 26

Natřete tyč vzpěry tlumiče. Použijte měděné mazivo.
Krok 27

Nainstalujte ochranný uzávěr na uložení vzpěry tlumiče.
Krok 28

Uvolněte pružinu.

Krok 29

Odstraňte sestavenou vzpěru tlumiče.
Krok 30

Vyčistěte montážní pozice vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 31

Nainstalujte vzpěru tlumiče do oblouku kola.

Krok 32

Zašroubujte vrchní upevnění uložení vzpěry tlumiče.

AUTODOC doporučuje:
Důležité! Při zašroubování upevňovacích šroubů držte vzpěru zavěšení kol. Toyota Yaris P1
Krok 33

Utáhněte vrchní upevnění uložení vzpěry tlumiče. Použijte kombinační klíč č.12. Použijte momentový klíč. Utáhněte ji točivým momentem 35 Nm.
Krok 34

Natřete upevnění ložiska vzpěry tlumiče. Použijte měděné mazivo.

Krok 35

Odstraňte ochranný kryt blatníku. Zavřete kapotu.
Krok 36

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 37

Upevněte vzpěry tlumiče k táhlu řízení.

Krok 38

Nainstalujte upevňovací šrouby.

Krok 39

Utáhněte spodní upevňovací prvky spojující vzpěru tlumiče k hlavě ložiska čepu. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte momentový klíč. Utáhněte ji točivým momentem 132 Nm.
Krok 40

Natřete upevňovací prvky tlumiče. Použijte měděné mazivo.

Krok 41

Nainstalujte svorku na vzpěru tlumiče.
Krok 42

Upevněte upevňovací svorku brzdové hadičky k vzpěře tlumiče. Použijte nástavec č.14. Použijte ráčnový klíč.
Krok 43

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 44

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

Výměna: uložení tlumiče - Toyota Yaris P1. Tip od odborníků z AUTODOC:
Po aplikaci spreje počkejte několik minut.
Krok 45

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. Toyota Yaris P1
Krok 46

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 21.
Krok 47

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 21. Použijte momentový klíč. Utáhněte ji točivým momentem 103 Nm.
Krok 48

Odstraňte zvedáky a klíny.
