Důležité!

Tento proces výměny můžete použít pro model:
FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,..., FIAT PUNTO (188) 1.3 JTD 16V, FIAT PUNTO (188) 1.4, FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.2 Bifuel, FIAT PUNTO (188) 1.4 (188AXM1A, 188BXM1A), FIAT PUNTO (188) 1.2 Bipower (188BXA1A) … Zobrazit více

Postup se může mírně měnit podle designu auta.

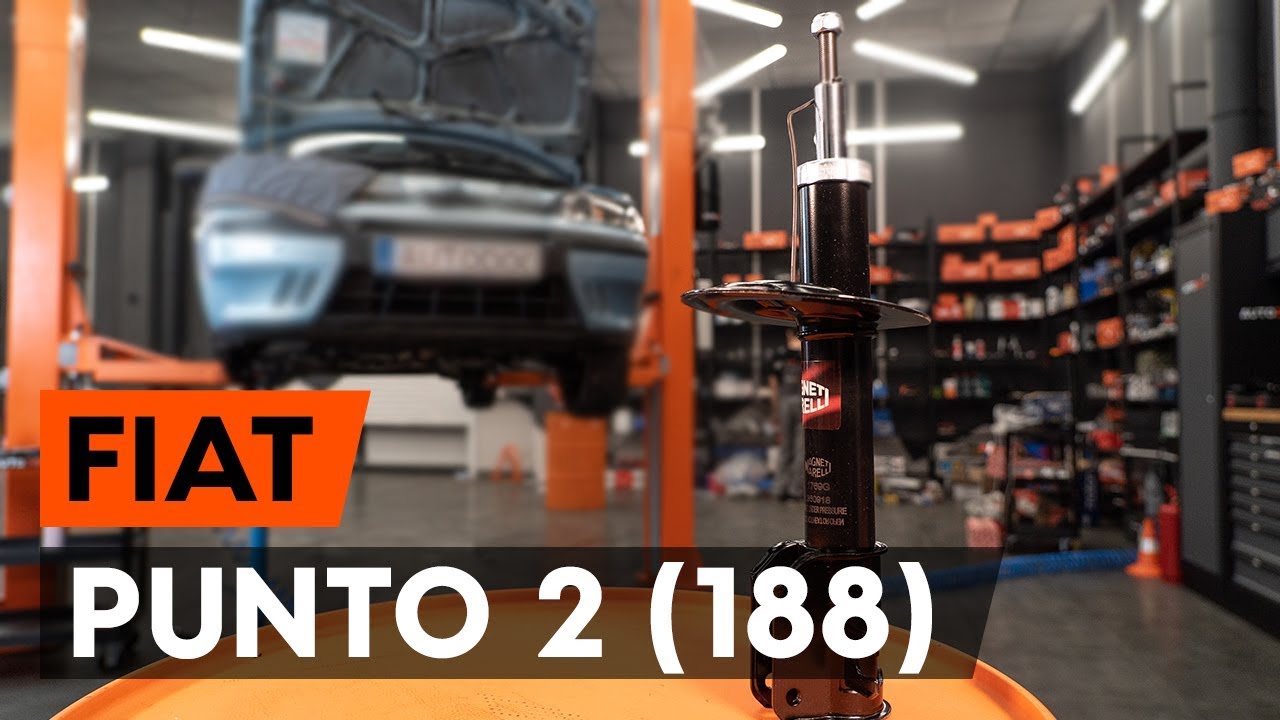

Jak vyměnit vzpěru předního tlumiče na FIAT PUNTO 2 (188) [NÁVOD AUTODOC]

Jak vyměnit přední pérovací jednotka na Fiat Punto 188 – návod k výměně

Alternativní produkty

Tlumič

Výměna: pérovací jednotka - Fiat Punto 188. Nástroje, které možná budete potřebovat:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Měděné mazivo

                      Kombinační klíč č.17

                      Kombinační klíč č.27

                      HEX nástavec č. H6

                      Nástavec č. 12

                      Nástavec č. 15

                      Nástavec č. 17

                      Nástavec č. 19

                      Úderová rázová hlavice na matice kol č.19

                      Račnový klíč

                      Momentový klíč

                      Vratidlo

                      Páčidlo

                      Hydraulický pružinový kompresor

                      Hydraulický převodový zvedák

                      Kryt na blatník

                      Klín pod kolo auta

Koupit nástroje

Výměna: pérovací jednotka - Fiat Punto 188. AUTODOC doporučuje:

Obě vzpěry tlumičů předního odpružení je třeba vyměnit spolu.
Proces výměny je stejný pro levou a pravou vzpěru tlumiče na předním zavěšení kol.
Prosím pozor: všechny práce na autě - Fiat Punto 188 – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Otevřete kapotu.
Krok 2

Na ochranu laku a barvy a plastových prvků auta použijte ochranné kryty na blatníky.
Krok 3

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 4

Uvolněte vrchní upevňovací prvek ložiska vzpěry tlumiče. Použijte imbusový klíč č. H6. Použijte nástavec č.19. Použijte ráčnový klíč.
Krok 5

Kola auta zajistěte pomocí klínů.
Krok 6

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 19.
Krok 7

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 8

Odšroubujte šrouby kol.

Výměna: pérovací jednotka - Fiat Punto 188. Tip:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 9

Odstraňte kolo.
Krok 10

Vyčistěte upevňovací prvky spojující brzdovou hadičku k tlumiči. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 11

Odpojte držák brzdové hadičky od vzpěry tlumiče. Použijte nástavec č.12. Použijte ráčnový klíč.
Krok 12

Odpojte brzdovou hadičku ze vzpěry tlumiče.
Krok 13

Vyčistěte upevňovací prvky spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 14

Odšroubujte spodní upevňovací prvek spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte nástavec č.17. Použijte vratidlo.
Krok 15

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.
Krok 16

Odstraňte upevňovací šrouby. Použijte páčidlo.
Krok 17

Odpojte kloub řízení od vzpěry tlumiče. Použijte páčidlo.
Krok 18

Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče. Použijte nástavec č.19.

AUTODOC doporučuje:
Fiat Punto 188 - Pro vyhnutí se zranění držte vzpěru zavěšení kol při odšroubovávání upevňovacích šroubů.
Krok 19

Odstraňte vzpěru zavěšení kol.
Krok 20

Nastavte vzpěru tlumiče na zařízení pro stlačení pružiny.

Výměna: pérovací jednotka - Fiat Punto 188. Doporučují odborníci z AUTODOC:
Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách.Zajistěte správnou polohu pružiny prstenci.Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími.
Krok 21

Stlačte pružinu.
Krok 22

Odstraňte šroub pístnice vzpěry. Použijte imbusový klíč č. H6. Použijte kombinační klíč č.27. Použijte ráčnový klíč.
Krok 23

Odstraňte vrchní uložení vzpěry.
Krok 24

Uvolněte vinutou pružinu.
Krok 25

Odstraňte pružinu.
Krok 26

Odstraňte prachový návlek tlumiče a doraz tlumiče.

Výměna: pérovací jednotka - Fiat Punto 188. Tip od AUTODOC:
Důkladně zkontrolujte uložení tlumiče, prachový návlek a doraz. Pokud je to nutné, vyměňte je.
Krok 27

Odstraňte starý tlumič z hydraulického kompresoru na vinuté pružiny.

Výměna: pérovací jednotka - Fiat Punto 188. Profesionálové doporučují:
Před instalací ručně stlačte nový tlumič alespoň 3-5 krát.
Krok 28

Nainstalujte nový tlumič na hydraulický kompresor na vinuté pružiny.
Krok 29

Nainstalujte pružinu na tlumič.
Krok 30

Stlačte pružinu.
Krok 31

Nainstalujte návlek proti prachu a doraz na nový tlumič.
Krok 32

Nainstalujte vrchní držák pružinové vzpěry a ložisko vzpěry.
Krok 33

Upevněte matici pístu vzpěry tlumiče. Použijte imbusový klíč č. H6. Použijte kombinační klíč č.27. Použijte momentový klíč. Utáhněte ji točivým momentem 59 Nm.

Výměna: pérovací jednotka - Fiat Punto 188. AUTODOC doporučuje:
Ujistěte se a zkontrolujte, že pružina je instalována správně. Zabraňte jejímu vychýlení.
Krok 34

Uvolněte pružinu.
Krok 35

Odstraňte sestavenou vzpěru tlumiče.
Krok 36

Nainstalujte vzpěru tlumiče do oblouku kola.
Krok 37

Zašroubujte vrchní upevnění uložení vzpěry tlumiče. Neutahujte ho.

AUTODOC doporučuje:
Důležité! Při zašroubování upevňovacích šroubů držte vzpěru zavěšení kol. Fiat Punto 188
Krok 38

Natřete montážní prvek vzpěry tlumiče na hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 39

Upevněte vzpěry tlumiče k táhlu řízení.
Krok 40

Nainstalujte upevňovací šrouby.
Krok 41

Odstraňte podpěru ze spodní strany čepu nápravy.

AUTODOC doporučuje:
Fiat Punto 188 - Zvedák na auto nedávejte dolů příliš prudce, aby se nepoškodily součástky a mechanismy auta.
Krok 42

Zašroubujte upevňovací prvek, který spojuje tlumič k hlavě ložiska čepu. Použijte nástavec č.15. Použijte kombinační klíč č.17.
Krok 43

Utáhněte spodní upevňovací prvky spojující vzpěru tlumiče k hlavě ložiska čepu. Použijte nástavec č.15. Použijte kombinační klíč č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 75 Nm.
Krok 44

Upevněte brzdovou hadičku na vzpěru.
Krok 45

Utáhněte upevňovací prvek brzdové hadičky. Použijte nástavec č.12. Použijte ráčnový klíč.
Krok 46

Natřete upevňovací prvky tlumiče. Použijte měděné mazivo.
Krok 47

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 48

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd. Výměna: pérovací jednotka - Fiat Punto 188. Doporučují odborníci z AUTODOC: Po aplikaci spreje počkejte několik minut.
Krok 49

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. Fiat Punto 188
Krok 50

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 19.
Krok 51

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 86 Nm.
Krok 52

Utáhněte vrchní upevnění uložení vzpěry tlumiče. Použijte nástavec č.19. Použijte imbusový klíč č. H6. Použijte momentový klíč. Utáhněte ji točivým momentem 59 Nm.
Krok 53

Natřete upevňovací prvky tlumiče. Použijte měděné mazivo.
Krok 54

Odstraňte zvedáky a klíny.
Krok 55

Odstraňte ochranný kryt blatníku.
Krok 56

Zavřete kapotu.
