Důležité!

Tento proces výměny můžete použít pro model:
FORD MONDEO III limuzína (B4Y) 1.8 SCi, FORD MONDEO III limuzína (B4Y) 1.8 16V, FORD MONDEO III limuzína (B4Y) 1.8 16V … Zobrazit více

Postup se může mírně měnit podle designu auta.

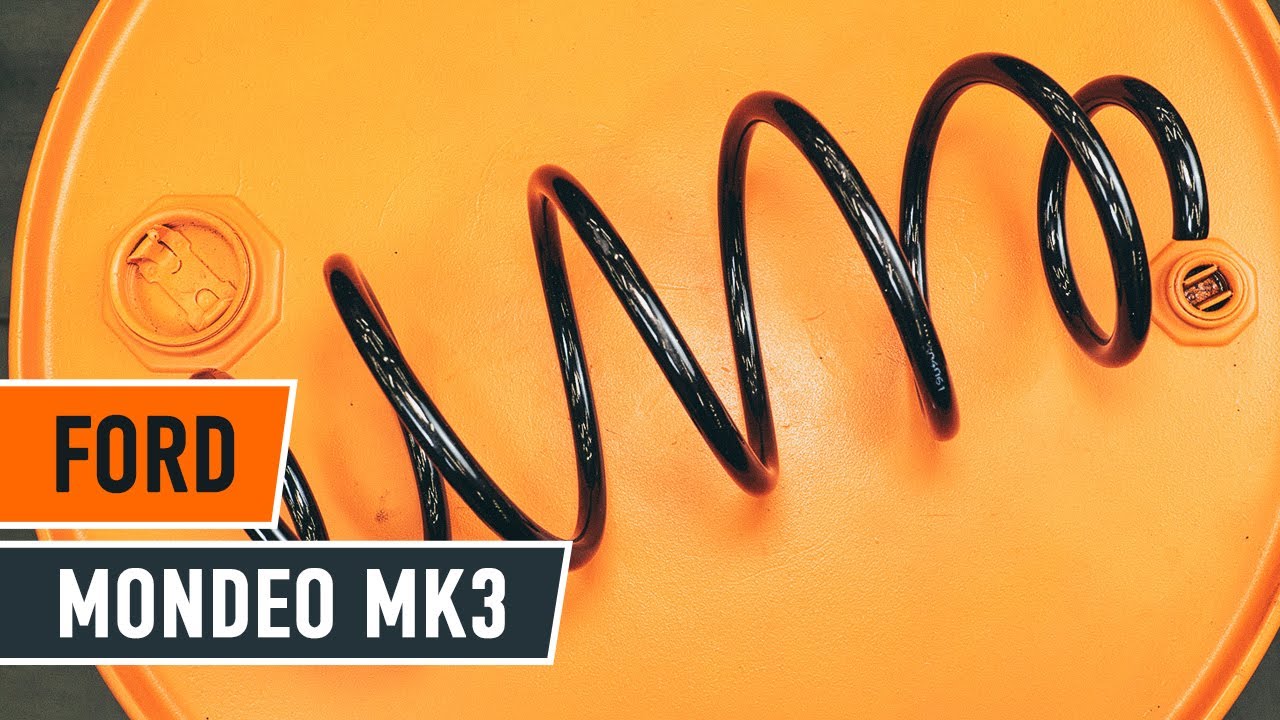

Jak vyměnit pružina přední na FORD MONDEO MK3 Sedan [NÁVOD AUTODOC]

Jak vyměnit přední pružiny podvozku na Ford Mondeo Mk3 sedan – návod k výměně

Všechny díly, které potřebujete vyměnit – Odpruzeni pro MONDEO III limuzína (B4Y) a jiné modely FORD

Pruzina podvozku

        Pruzina podvozku pro Mondeo Mk3 Sedan (B4Y) Benzín (110 HP)

        Pruzina podvozku pro Mondeo Mk3 Sedan (B4Y) Benzín (125 HP)

        Pruzina podvozku pro Mondeo Mk3 Sedan (B4Y) Benzín (130 HP)

Výměna: pružiny podvozku - Ford Mondeo Mk3 sedan. Nástroje, které možná budete potřebovat:

                        Drátěný kartáč

                        Sprej WD-40

                        Univerzální čistící sprej

                        Měděné mazivo

                        Momentový klíč

                        Kombinační klíč č.15

                        Kombinační klíč č.17

                        Nástavec č. 13

                        Nástavec č. 15

                        Nástavec č. 17

                        Nástavec č. 19

                        Nástavec č. 32

                        Nástavec na tlumič odpružení

                        HEX nástavec č. H6

                        Úderová rázová hlavice na matice kol č.19

                        Račnový klíč

                        Průbojník

                        Kladivo

                        Vratidlo

                        Hydraulický pružinový kompresor

                        Hydraulický převodový zvedák

                        Kryt na blatník

                        Klín pod kolo auta

Koupit nástroje

Výměna: pružiny podvozku - Ford Mondeo Mk3 sedan. Tip od odborníků z AUTODOC:

Obě vinuté pružiny předního odpružení se musí vyměnit současně.
Proces výměny je stejný pro levou a pravou vinutou pružinu předního odpružení.
Prosím pozor: všechny práce na autě - Ford Mondeo Mk3 sedan – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Otevřete kapotu.
Krok 2

Na ochranu laku a barvy a plastových prvků auta použijte ochranné kryty na blatníky.
Krok 3

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 4

Uvolněte horní upevňovací prvky tlumiče (3 kusy). Použijte nástavec č.13. Použijte ráčnový klíč.
Krok 5

Vyčistěte upevňovací prvek hnací hřídele. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 6

Uvolněte upevňovací prvek hnací hřídele. Použijte nástavec č.32. Použijte vratidlo.
Krok 7

Kola auta zajistěte pomocí klínů.

Krok 8

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 19.
Krok 9

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 10

Odšroubujte šrouby kol.

Výměna: pružiny podvozku - Ford Mondeo Mk3 sedan. Profesionálové doporučují:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 11

Odstraňte kolo.
Krok 12

Odpojte vodiče snímače ABS.
Krok 13

Vyčistěte upevňovací prvky vzpěry stabilizátoru. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 14

Odšroubujte upevnění spojující vzpěru stabilizátoru a vzpěru tlumiče. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 15

Odstraňte stabilizační tyč.
Krok 16

Vyčistěte upevňovací prvky spojující brzdovou hadičku k tlumiči. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 17

Uvolněte upevňovací svorku brzdové hadičky od vzpěry tlumiče. Použijte kombinační klíč č.15.
Krok 18

Vyčistěte spodní upevnění spojující tlumič k hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 19

Odšroubujte spodní upevňovací prvek spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte nástavec č.15. Použijte ráčnový klíč. Použijte vratidlo.
Krok 20

Odstraňte upevňovací šroub.
Krok 21

Odšroubujte upevňovací prvek spojující hnací hřídel a náboj kola. Použijte nástavec č.32. Použijte ráčnový klíč.
Krok 22

Odstraňte upevňující matici.
Krok 23

Vyčistěte upevňovací prvky spojující kulový čep a ovládací rameno odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 24

Odšroubujte upevňovací prvek spojující kulový čep a ovládací rameno odpružení. Použijte kombinační klíč č.17. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 25

Odstraňte upevňovací šrouby.
Krok 26

Odpojte hnací hřídel od hlavy ložiska čepu. Použijte průbojník. Použijte kladivo.

Výměna: pružiny podvozku - Ford Mondeo Mk3 sedan. AUTODOC doporučuje:
Ujistěte se, že hnací hřídel není bez zátěže (když je auto zvednuté).
Krok 27

Odpojte kulový čep od ramene.
Krok 28

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.
Krok 29

Uvolněte spodní upevňovací prvek spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte speciální nástavec na odstranění tlumiče. Použijte ráčnový klíč.
Krok 30

Odpojte kloub řízení od vzpěry tlumiče.
Krok 31

Odšroubujte vrchní upevňovací prvky tlumiče (3 kusy).

AUTODOC doporučuje:
Důležité! Při odšroubovávání upevňovacích šroubů držte vzpěru zavěšení kol. Ford Mondeo Mk3 sedan
Krok 32

Odstraňte vzpěru zavěšení kol.
Krok 33

Nastavte vzpěru tlumiče na zařízení pro stlačení pružiny.

Výměna: pružiny podvozku - Ford Mondeo Mk3 sedan. Tip:
Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách.Zajistěte správnou polohu pružiny prstenci.Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími.
Krok 34

Stlačte pružinu.
Krok 35

Natřete tyč vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 36

Odšroubujte matici pístní tyče tlumiče. Použijte nástavec č.19. Použijte imbusový klíč č. H6. Použijte ráčnový klíč.
Krok 37

Odstraňte vrchní uložení vzpěry.
Krok 38

Uvolněte vinutou pružinu.
Krok 39

Odstraňte pružinu.
Krok 40

Odstraňte prachový návlek tlumiče a doraz tlumiče.

AUTODOC doporučuje:
Výměna: pružiny podvozku - Ford Mondeo Mk3 sedan. Pečlivě zkontrolujte uložení tlumiče, manžetu a doraz tlumiče. Podle potřeby je vyměňte.
Krok 41

Nainstalujte protiprachovou manžetu a doraz na tlumič.
Krok 42

Nainstalujte pružinu na tlumič.
Krok 43

Stlačte pružinu.
Krok 44

Nainstalujte vrchní držák pružinové vzpěry a ložisko vzpěry.
Krok 45

Upevněte matici pístu vzpěry tlumiče. Použijte nástavec č.19. Použijte imbusový klíč č. H6. Použijte momentový klíč. Utáhněte ji točivým momentem 55 Nm.

Výměna: pružiny podvozku - Ford Mondeo Mk3 sedan. Tip od odborníků z AUTODOC:
Ujistěte se a zkontrolujte, že pružina je instalována správně. Zabraňte jejímu vychýlení.
Krok 46

Uvolněte pružinu.
Krok 47

Odstraňte sestavenou vzpěru tlumiče.
Krok 48

Vyčistěte montážní pozice vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 49

Natřete tyč vzpěry tlumiče. Použijte měděné mazivo.
Krok 50

Nainstalujte vzpěru tlumiče do oblouku kola.
Krok 51

Zajistěte vrchní upevnění vzpěry tlumiče (3 kusy). Neutahujte ho.

AUTODOC doporučuje:
Ford Mondeo Mk3 sedan - Pro vyhnutí se zranění držte vzpěru zavěšení kol při šroubování upevňovacích šroubů.
Krok 52

Natřete montážní prvek vzpěry tlumiče na hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 53

Upevněte vzpěry tlumiče k táhlu řízení.
Krok 54

Zvedněte hydraulický převodový zvedák o 10-15 cm.

Krok 55

Nainstalujte upevňovací šroub.
Krok 56

Zašroubujte upevňovací prvek, který spojuje tlumič k hlavě ložiska čepu. Použijte nástavec č.15. Použijte ráčnový klíč.
Krok 57

Odstraňte podpěru ze spodní strany čepu nápravy.

AUTODOC doporučuje:
Výměna: pružiny podvozku - Ford Mondeo Mk3 sedan. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 58

Vyčistěte drážky homokinetického kloubu hnacího hřídele. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 59

Nainstalujte hnací hřídel.
Krok 60

Připojte kulový čep k ovládacímu ramenu.
Krok 61

Nainstalujte upevňovací šrouby.
Krok 62

Zašroubujte upevnění spojující kulový čep k ovládacímu ramenu. Použijte kombinační klíč č.17. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 63

Utáhněte upevňovací prvky spojující kulový čep k ovládacímu ramenu. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 48 Nm.
Krok 64

Utáhněte spodní upevnění tlumiče. Použijte nástavec č.15. Použijte momentový klíč. Utáhněte ji točivým momentem 83 Nm.
Krok 65

Nainstalujte upevňovací matici.
Krok 66

Zašroubujte matici hnacího hřídele. Použijte nástavec č.32. Použijte ráčnový klíč.
Krok 67

Vyčistěte upevňovací prvky držáku brzdové hadičky. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 68

Upevněte upevňovací svorku brzdové hadičky k vzpěře tlumiče. Použijte kombinační klíč č.15. Použijte nástavec č.15. Použijte momentový klíč. Utáhněte ji točivým momentem 32 Nm.
Krok 69

Vyčistěte montážní pozice vzpěry stabilizátoru. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 70

Nainstalujte příčné stabilizační rameno.
Krok 71

Utáhněte upevňovací prvek vzpěry stabilizátoru. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 72

Utáhněte upevnění spojující vzpěru stabilizátoru a vzpěru tlumiče. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 48 Nm.
Krok 73

Zapojte konektory ABS snímače.
Krok 74

Natřete upevňovací prvky tlumiče. Natřete upevňovací prvky hlavy ložiska čepu kola. Použijte měděné mazivo.
Krok 75

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 76

Vyčistěte povrch brzdového kotouče. Použijte víceúčelový čistící sprej.
Krok 77

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. Ford Mondeo Mk3 sedan
Krok 78

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 19.
Krok 79

Dejte auto na zem.
Krok 80

Utáhněte matici hnacího hřídele. Použijte nástavec č.32. Použijte momentový klíč. Utáhněte ji točivým momentem 290 Nm.
Krok 81

Utáhněte šrouby kol využitím křížového vzoru utažení. Použijte rázový nástavec na kolo č. 19. Použijte momentový klíč. Utáhněte ji točivým momentem 90 Nm.
Krok 82

Odstraňte zvedáky a klíny.
Krok 83

Utáhněte vrchní upevňovací prvky tlumiče (3 kusy). Použijte nástavec č.13. Použijte momentový klíč. Utáhněte ji točivým momentem 30 Nm.
Krok 84

Natřete upevnění ložiska vzpěry tlumiče. Použijte měděné mazivo.
Krok 85

Odstraňte ochranný kryt blatníku.
Krok 86

Zavřete kapotu.
