Důležité!

Tento proces výměny můžete použít pro model:
MAZDA 5 (CW) 2.0, MAZDA 5 (CW) 1.8 MZR, MAZDA 5 (CW) 2.0 (CWEFW), MAZDA 5 (CW) 2.0 (CWEFW), MAZDA 5 (CW) 1.6 CD … Zobrazit více

Postup se může mírně měnit podle designu auta.

Toto video ukazuje proces výměny podobné součástky na jiném vozidle

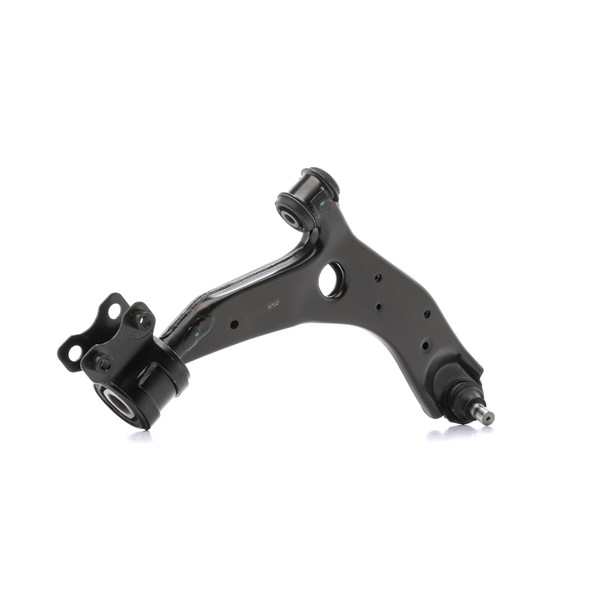

Všechny díly, které potřebujete vyměnit – Rameno Zavesenia Kolies pro 5 (CW) a jiné modely MAZDA

Alternativní produkty

Ridici paka, zaveseni kol

Výměna: přední spodní rameno - MAZDA 5 (CW). Nástroje, které možná budete potřebovat:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Měděné mazivo

                      Nástavec č. 12

                      Nástavec č. 14

                      Nástavec č. 17

                      Nástavec č. 18

                      Kombinační klíč č.16

                      Úderová rázová hlavice na matice kol č.19

                      Račnový klíč

                      Momentový klíč

                      Stahovák kulového čepu

                      Gumové kladivo

                      Páčidlo

                      Kladivo

                      Průbojník

                      Hydraulický převodový zvedák

                      Klín pod kolo auta

Koupit nástroje

Výměna: přední spodní rameno - MAZDA 5 (CW). AUTODOC doporučuje:

Proces výměny je stejný pro levé a pravé spodní rameno.
Prosím pozor: všechny práce na autě - MAZDA 5 (CW) – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 19.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.

Krok 4

Odšroubujte šrouby kol.

Výměna: přední spodní rameno - MAZDA 5 (CW). Tip:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte upevnění spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 7

Odšroubujte koncovou šroub kloubu řízení. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 8

Odpojte koncovku táhla od kloubu řízení. Použijte stahovák na kulové čepy.
Krok 9

Vyčistěte upevnění spojující kulový čep a hlavu ložiska čepu. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 10

Odšroubujte upevnění spojující kulový čep k hlavě ložiska čepu kola. Použijte kombinační klíč č.16. Použijte nástavec č.14. Použijte ráčnový klíč.
Krok 11

Odstraňte upevňovací šroub.
Krok 12

Odpojte spodní rameno od kloubu řízení. Použijte gumové kladivo. Použijte páčidlo.
Krok 13

Vyčistěte upevňovací prvky spojující ovládací rameno a podpůrný rám. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 14

Odšroubujte upevnění předního ramene. Použijte nástavec č.18. Použijte ráčnový klíč.
Krok 15

Odstraňte přední upevňovací prvek ovládacího ramene.

Krok 16

Odšroubujte zadní upevňovací prvek spojující ovládací rameno k podpůrnému rámu. Použijte nástavec č.18. Použijte ráčnový klíč.
Krok 17

Odstraňte zadní upevňovací prvek ovládacího ramene.

Krok 18

Odstraňte rameno.
Krok 19

Odšroubujte upevnění a odstraňte doraz ze spodního ovládacího ramene předního nezávislého zavěšení kol. Použijte nástavec č.12. Použijte ráčnový klíč.
Krok 20

Nainstalujte a zafixujte doraz na nové ovládací rameno. Použijte nástavec č.12. Použijte momentový klíč. Utáhněte ji točivým momentem 19 Nm.
Krok 21

Vyčistěte montážní otvory a závit ramene odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 22

Nainstalujte nové rameno.

AUTODOC doporučuje:
Během instalačního procesu používejte pouze nové šrouby a podložky.Nepoškoďte kryt kulového čepu.
Krok 23

Nainstalujte přední upevňovací prvek ramene.

Krok 24

Nainstalujte zadní upevňovací prvek ovládacího ramene.

Krok 25

Zašroubujte upevnění předního ramene. Použijte nástavec č.18. Použijte ráčnový klíč.
Krok 26

Utáhněte zadní upevňovací prvek ovládacího ramene. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 86 Nm.
Krok 27

Zapojte kulový čep k čepu řízení. Použijte gumové kladivo.

Krok 28

Nainstalujte upevňovací šroub. Použijte průbojník. Použijte kladivo.

Krok 29

Utáhněte upevnění kulového čepu. Použijte kombinační klíč č.16. Použijte nástavec č.14. Použijte momentový klíč. Utáhněte ji točivým momentem 55 Nm.
Krok 30

Připojte koncovku kloubu řízení ke kloubu řízení.

Krok 31

Utáhněte upevňovací matici spojující čep táhla řízení k hlavě ložiska čepu kola. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 40 Nm.
Krok 32

Podepřete rameno. Použijte zvedák s hydraulickými převody.
Krok 33

Utáhněte přední upevnění spojující ovládací rameno a podpůrný rám. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 130 Nm.
Krok 34

Odstraňte podpěru zpod ramene.

AUTODOC doporučuje:
Výměna: přední spodní rameno - MAZDA 5 (CW). Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 35

Natřete a ošetřete všechna spojení ramene. Natřete upevnění spojující čep táhla řízení k hlavě ložiska čepu. Použijte měděné mazivo.

Krok 36

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 37

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: zadní spodní rameno - MAZDA 5 (CW). Po aplikování spreje několik minut počkejte.
Krok 38

Nainstalujte kolo.

Výměna: přední spodní rameno - MAZDA 5 (CW). Tip:
K zabránění zranění držte kolo při šroubování upevňovacích šroubů.
Krok 39

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 19.
Krok 40

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 19. Použijte momentový klíč. Utáhněte ji točivým momentem 118 Nm.
Krok 41

Odstraňte zvedáky a klíny.
