Důležité!

Tento proces výměny můžete použít pro model:
OPEL ZAFIRA B (A05) 1.7 CDTI (M75), OPEL ZAFIRA B (A05) 1.6 CNG Turbo (M75), OPEL ZAFIRA B (A05) 1.7 CDTI (M75), OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 2.0 (M75), OPEL ZAFIRA B (A05) 2.2 (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 2.0 (M75), OPEL ZAFIRA B (A05) 1.6 CNG (M75), OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 1.8 (M75), OPEL ZAFIRA B (A05) 1.8 LPG (M75), OPEL ZAFIRA B (A05) 1.6 FlexFuel (M75) … Zobrazit více

Postup se může mírně měnit podle designu auta.

Jak vyměnit předního rameno na OPEL ZAFIRA-B 2 (A05) [NÁVOD AUTODOC]

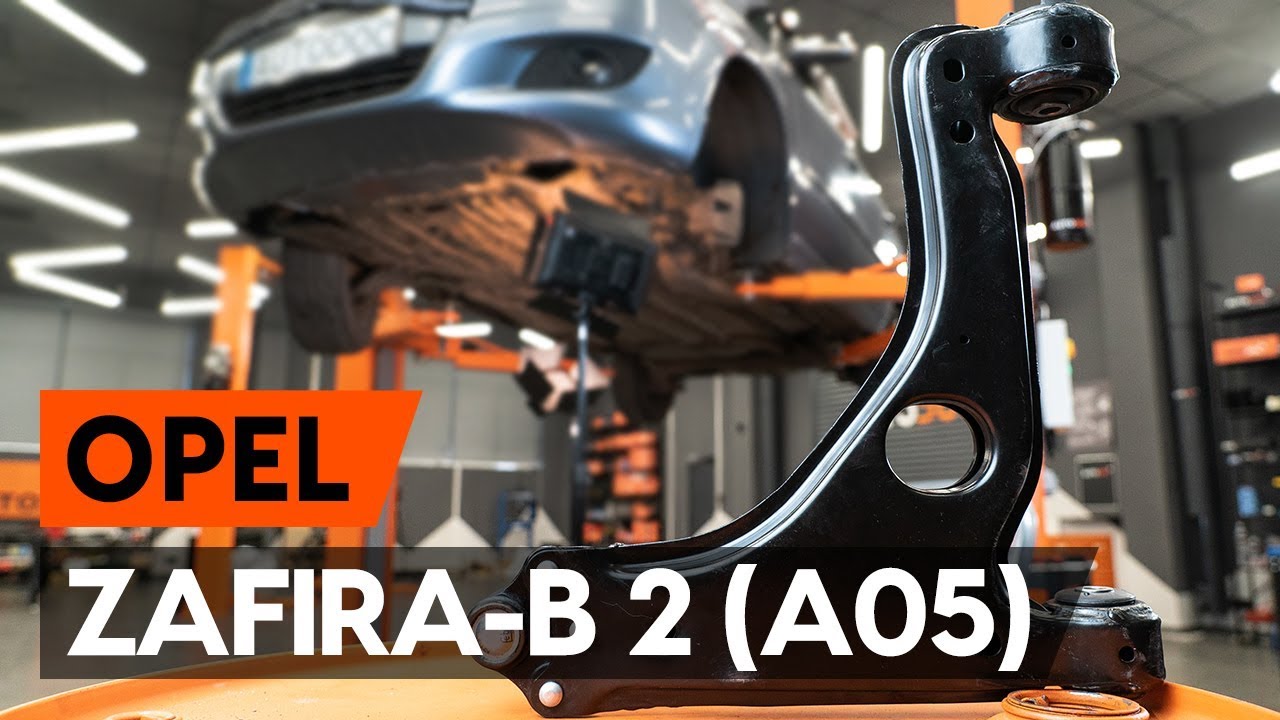

Jak vyměnit přední spodní rameno na Opel Zafira B A05 – návod k výměně

Všechny díly, které potřebujete vyměnit – Rameno Zavesenia Kolies pro ZAFIRA B (A05) a jiné modely OPEL

Alternativní produkty

Ridici paka, zaveseni kol

SKCA-0050303 STARK Ridici paka, zaveseni kol

936,75 CZK

Obchod

SKCA-0050151 STARK Ridici paka, zaveseni kol

1135,38 CZK

Obchod

TC1376 DELPHI Ridici paka, zaveseni kol

1309,72 CZK

Obchod

58005101 METZGER Ridici paka, zaveseni kol

1368,37 CZK

Obchod

27073 FEBI BILSTEIN Ridici paka, zaveseni kol

1370,72 CZK

Obchod

49612 MAPCO Ridici paka, zaveseni kol

1480,61 CZK

Obchod

4211625 KRAFT Ridici paka, zaveseni kol

1539,76 CZK

Obchod

QSA2077S QUINTON HAZELL Ridici paka, zaveseni kol

1543,51 CZK

Obchod

9070 SIDEM Ridici paka, zaveseni kol

1614,90 CZK

Obchod

5013631 NK Ridici paka, zaveseni kol

1678,64 CZK

Obchod

Výměna: přední spodní rameno - Opel Zafira B A05. Nástroje, které možná budete potřebovat:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Měděné mazivo

                      Kombinační klíč č.17

                      Kombinační klíč č.18

                      Nástavec č. 18

                      Nástavec č. 19

                      Úderová rázová hlavice na matice kol č.17

                      Račnový klíč

                      Momentový klíč

                      Průbojník

                      Kladivo

                      Plochý sekáč

                      Gumové kladivo

                      Páčidlo

                      Hydraulický převodový zvedák

                      Klín pod kolo auta

Koupit nástroje

Výměna: přední spodní rameno - Opel Zafira B A05. AUTODOC doporučuje:

Proces výměny je stejný pro levé a pravé spodní rameno.
Celý postup práce proveďte při vypnutém motoru.

Výměna: přední spodní rameno - Opel Zafira B A05. Proveďte následující kroky:

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

Výměna: přední spodní rameno - Opel Zafira B A05. Tip:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte všechna spojení ramene. Použijte drátěný kartáč. Použijte sprej WD-40.

AUTODOC doporučuje:
Výměna: přední spodní rameno - Opel Zafira B A05. Po aplikování spreje několik minut počkejte.Nasaďte si ochranné brýle.
Krok 7

Odšroubujte upevnění kulového čepu a táhla řízení. Použijte kombinační klíč č.17. Použijte nástavec č.19. Použijte ráčnový klíč.
Krok 8

Odstraňte upevňovací šroub. Použijte průbojník. Použijte gumové kladivo.
Krok 9

Vyčistěte všechna spojení ramene. Použijte drátěný kartáč. Použijte sprej WD-40.

Výměna: přední spodní rameno - Opel Zafira B A05. Doporučují odborníci z AUTODOC:
Po aplikaci spreje počkejte několik minut.Nasaďte si ochranné brýle.
Krok 10

Uvolněte přední upevňovací prvek ovládacího ramene. Použijte nástavec č.18. Použijte kombinační klíč č.18. Použijte ráčnový klíč.
Krok 11

Uvolněte zadní upevňovací prvek ovládacího ramene. Použijte nástavec č.18. Použijte kombinační klíč č.18. Použijte ráčnový klíč.
Krok 12

Uvolněte upevňovací prvek, který spojuje kulový čep ovládacího ramene k hlavě ložiska čepu. Použijte plochý sekáč na kov. Použijte kladivo.
Krok 13

Odpojte spodní rameno od kloubu řízení.
Krok 14

Odstraňte upevňovací šrouby.
Krok 15

Odstraňte rameno. Použijte páčidlo.
Krok 16

Vyčistěte montážní otvory a závit ramene odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 17

Nainstalujte nové rameno. Použijte páčidlo.

Výměna: přední spodní rameno - Opel Zafira B A05. Tip od AUTODOC:
Během instalačního procesu používejte pouze nové šrouby a podložky.Nepoškoďte kryt kulového čepu.
Krok 18

Nainstalujte upevňovací šrouby.
Krok 19

Zapojte spodní rameno k čepu řízení.
Krok 20

Nainstalujte upevňovací šroub.
Krok 21

Zašroubujte upevňovací prvky kulového čepu. Použijte nástavec č.19. Použijte kombinační klíč č.17. Použijte ráčnový klíč.
Krok 22

Utáhněte upevnění kulového čepu. Použijte nástavec č.19. Použijte kombinační klíč č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 50 Nm.
Krok 23

Podepřete rameno. Použijte zvedák s hydraulickými převody.
Krok 24

Zašroubujte upevnění předního ramene. Použijte kombinační klíč č.18. Použijte nástavec č.18. Použijte ráčnový klíč.
Krok 25

Zašroubujte zadní upevňovací prvek spojující ovládací rameno k podpůrnému rámu. Použijte kombinační klíč č.18. Použijte nástavec č.18. Použijte ráčnový klíč.
Krok 26

Utáhněte zadní upevňovací prvek ovládacího ramene. Použijte kombinační klíč č.18. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 90 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 27

Utáhněte přední upevnění spojující ovládací rameno a podpůrný rám. Použijte kombinační klíč č.18. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 90 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 28

Odstraňte podpěru zpod ramene.

AUTODOC doporučuje:
Výměna: přední spodní rameno - Opel Zafira B A05. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 29

Natřete a ošetřete všechna spojení ramene. Použijte měděné mazivo.
Krok 30

Vyčistěte montážní otvor disku kola. Použijte drátěný kartáč. Natřete kontaktní povrch. Použijte měděné mazivo.
Krok 31

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

Výměna: přední spodní rameno - Opel Zafira B A05. Tip od AUTODOC:
Po aplikaci spreje počkejte několik minut.
Krok 32

Nainstalujte kolo.

Výměna: přední spodní rameno - Opel Zafira B A05. Profesionálové doporučují:
K zabránění zranění držte kolo při šroubování upevňovacích šroubů.
Krok 33

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 34

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 110 Nm.
Krok 35

Odstraňte zvedáky a klíny.
