Důležité!

Tento proces výměny můžete použít pro model:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28) … Zobrazit více

Postup se může mírně měnit podle designu auta.

Jak vyměnit vrchní uložení tlumiče pružení na TOYOTA RAV 4 II [NÁVOD]

Jak vyměnit přední uložení tlumiče na Toyota RAV4 II – návod k výměně

Všechny díly, které potřebujete vyměnit – Uložení Tlumičů pro RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) a jiné modely TOYOTA

Lozisko pruzne vzpery

        Lozisko pruzne vzpery pro RAV4 II SUV (XA20) Benzín (125 HP)

        Lozisko pruzne vzpery pro RAV4 II SUV (XA20) Diesel (116 HP)

        Lozisko pruzne vzpery pro RAV4 II SUV (XA20) Benzín (152 HP)

        Lozisko pruzne vzpery pro RAV4 II SUV (XA20) Benzín (163 HP)

        Lozisko pruzne vzpery pro RAV4 II SUV (XA20) Benzín (150 HP)

        Lozisko pruzne vzpery pro RAV4 II SUV (XA20) Benzín (163 HP)

Výměna: uložení tlumiče - Toyota RAV4 II. Potřebné nástroje:

                        Drátěný kartáč

                        Sprej WD-40

                        Čistič brzd

                        Měděné mazivo

                        Kombinační klíč č.19

                        Nástavec č. 12

                        Nástavec č. 14

                        Nástavec č. 19

                        Úderová rázová hlavice na matice kol č.17

                        Račnový klíč

                        Momentový klíč

                        Páčidlo

                        Hydraulický pružinový kompresor

                        Kryt na blatník

                        Klín pod kolo auta

Koupit nástroje

Výměna: uložení tlumiče - Toyota RAV4 II. AUTODOC doporučuje:

Všechna ložiska předních vzpěr tlumičů se musí vyměnit současně.
Proces výměny je stejný pro ložiska levé a pravé vzpěry tlumiče na předním odpružení.
Ujistěte se, že vyměníte všechny samozávitové šrouby během instalace.
Prosím pozor: všechny práce na autě - Toyota RAV4 II – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Důležité! Při odšroubovávání upevňovacích šroubů držte kolo. Toyota RAV4 II
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte upevňovací prvky vzpěry stabilizátoru. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 7

Odšroubujte upevnění spojující vzpěru stabilizátoru a vzpěru tlumiče. Použijte nástavec č.14. Použijte ráčnový klíč.
Krok 8

Odstraňte stabilizační tyč.
Krok 9

Odpojte vodiče a brzdovou hadičku od svorky na vzpěře tlumiče. Použijte nástavec č.12. Použijte ráčnový klíč.
Krok 10

Vyčistěte upevňovací prvky spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 11

Odšroubujte spodní upevňovací prvek spojující vzpěru tlumiče a hlavu ložiska čepu kola. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte ráčnový klíč.
Krok 12

Odstraňte upevňovací šrouby.

Krok 13

Odpojte kloub řízení od vzpěry tlumiče.
Krok 14

Dejte auto na zem.
Krok 15

Otevřete kapotu.
Krok 16

Na ochranu laku a barvy a plastových prvků auta použijte ochranné kryty na blatníky.

Krok 17

Vyčistěte upevňovací prvky vrchního ložiska vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 18

Uvolněte vrchní upevňovací prvek ložiska vzpěry tlumiče. Použijte nástavec č.14. Použijte ráčnový klíč.
Krok 19

Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče.

Výměna: uložení tlumiče - Toyota RAV4 II. Tip:
Abyste se vyhnuli zraněním, držte vzpěru tlumiče při odšroubovávání upevňovacích šroubů.
Krok 20

Odstraňte vzpěru zavěšení kol.
Krok 21

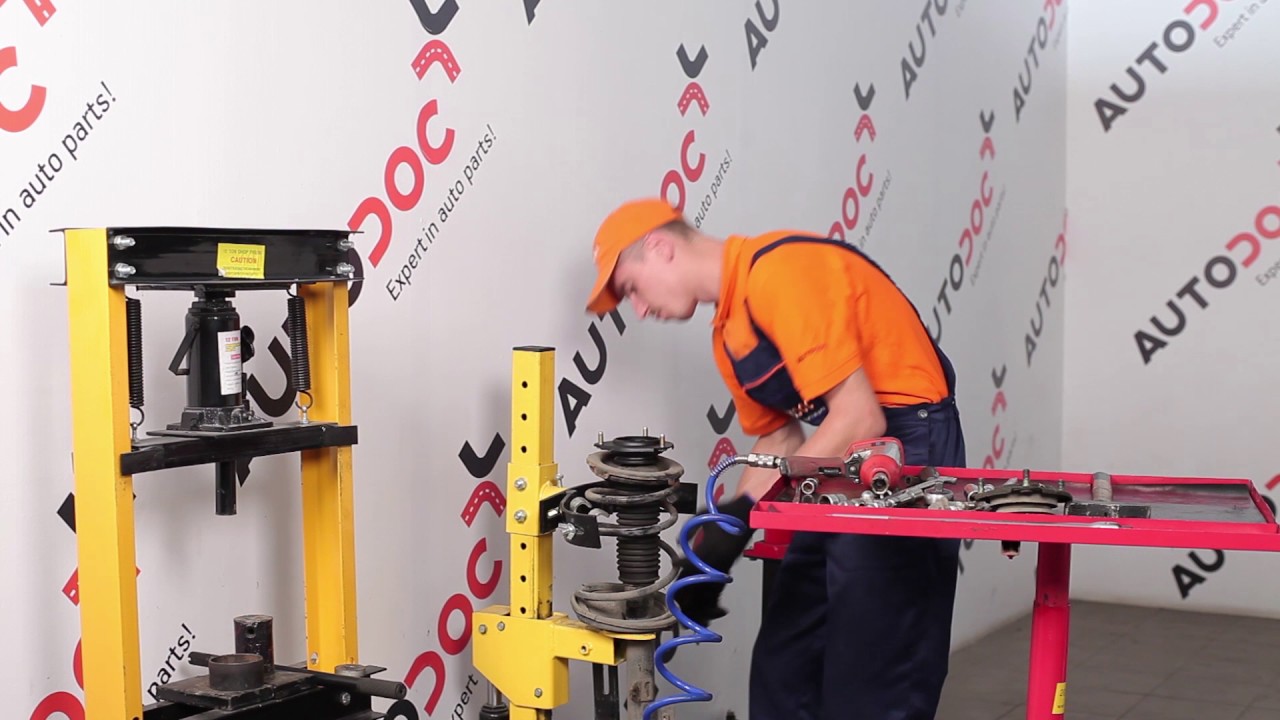

Nastavte vzpěru tlumiče na zařízení pro stlačení pružiny.

Výměna: uložení tlumiče - Toyota RAV4 II. Doporučují odborníci z AUTODOC:
Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách.Zajistěte správnou polohu pružiny prstenci.Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími.
Krok 22

Stlačte pružinu.

Krok 23

Odstraňte kryt ložiska vzpěry tlumiče. Použijte páčidlo.
Krok 24

Natřete tyč vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 25

Odstraňte šroub pístnice vzpěry. Použijte nástavec č.19. Použijte ráčnový klíč.
Krok 26

Odstraňte vrchní uložení vzpěry.
Krok 27

Natřete upevnění ložiska vzpěry tlumiče. Použijte sprej WD-40.

Výměna: uložení tlumiče - Toyota RAV4 II. Profesionálové doporučují:
Zkontrolujte prachový návlek tlumiče a doraz tlumiče. Pokud je to nutné, vyměňte je.
Krok 28

Nainstalujte nové uložení vzpěry.
Krok 29

Upevněte matici pístu vzpěry tlumiče. Použijte nástavec č.19. Použijte momentový klíč. Utáhněte ji točivým momentem 47 Nm.

Výměna: uložení tlumiče - Toyota RAV4 II. Doporučují odborníci z AUTODOC:
Ujistěte se a zkontrolujte, že pružina je instalována správně. Zabraňte jejímu vychýlení.
Krok 30

Natřete tyč vzpěry tlumiče. Použijte měděné mazivo.

Krok 31

Nainstalujte kryt ložiska vzpěry tlumiče.
Krok 32

Uvolněte pružinu.
Krok 33

Odstraňte sestavenou vzpěru tlumiče.

Krok 34

Nainstalujte vzpěru tlumiče do oblouku kola.
Krok 35

Zašroubujte vrchní upevnění uložení vzpěry tlumiče.

AUTODOC doporučuje:
Důležité! Při zašroubování upevňovacích šroubů držte vzpěru zavěšení kol. Toyota RAV4 II
Krok 36

Utáhněte vrchní upevnění uložení vzpěry tlumiče. Použijte nástavec č.14. Použijte momentový klíč. Utáhněte ji točivým momentem 50 Nm.
Krok 37

Natřete upevnění ložiska vzpěry tlumiče. Použijte měděné mazivo.
Krok 38

Odstraňte ochranný kryt blatníku.

Krok 39

Zavřete kapotu.
Krok 40

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.

Krok 41

Vyčistěte montážní pozice vzpěry tlumiče. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 42

Upevněte vzpěry tlumiče k táhlu řízení. Použijte páčidlo.

Krok 43

Nainstalujte upevňovací šrouby.
Krok 44

Zašroubujte upevňovací prvek, který spojuje tlumič k hlavě ložiska čepu.
Krok 45

Upevněte brzdovou hadičku na vzpěru. Připojte upevňovací prvek ABS snímače a jeho kabelu k vzpěře tlumiče. Použijte nástavec č.12. Použijte ráčnový klíč.
Krok 46

Nainstalujte příčné stabilizační rameno.

Krok 47

Utáhněte upevnění spojující vzpěru stabilizátoru a vzpěru tlumiče. Použijte nástavec č.14. Použijte momentový klíč. Utáhněte ji točivým momentem 44 Nm.
Krok 48

Utáhněte spodní upevňovací prvky spojující vzpěru tlumiče k hlavě ložiska čepu. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte momentový klíč. Utáhněte ji točivým momentem 143 Nm.
Krok 49

Natřete upevňovací prvky tlumiče. Použijte měděné mazivo.

Krok 50

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 51

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

Výměna: uložení tlumiče - Toyota RAV4 II. Tip od AUTODOC:
Po aplikaci spreje počkejte několik minut.
Krok 52

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. Toyota RAV4 II
Krok 53

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 54

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 17. Použijte momentový klíč. Utáhněte ji točivým momentem 103 Nm.
Krok 55

Odstraňte zvedáky a klíny.
