Důležité!

Tento proces výměny můžete použít pro model:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Zobrazit více

Postup se může mírně měnit podle designu auta.

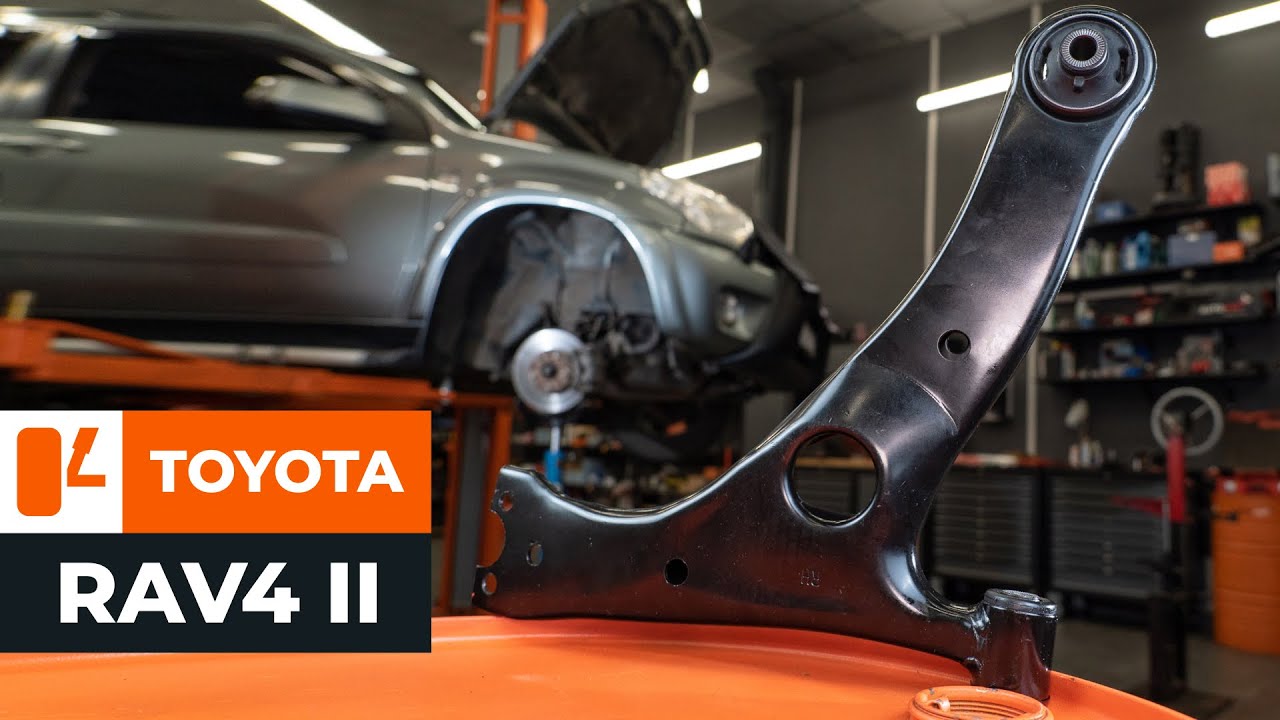

Jak vyměnit předního rameno na TOYOTA RAV4 II [NÁVOD AUTODOC]

Jak vyměnit přední spodní rameno na Toyota RAV4 II – návod k výměně

Všechny díly, které potřebujete vyměnit – Rameno Zavesenia Kolies pro RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) a jiné modely TOYOTA

Alternativní produkty

Ridici paka, zaveseni kol

Výměna: přední spodní rameno - Toyota RAV4 II. Seznam potřebných nástrojů:

                      Drátěný kartáč

                      Sprej WD-40

                      Čistič brzd

                      Keramické mazivo

                      Měděné mazivo

                      Momentový klíč

                      Kombinační klíč č.19

                      Nástavec č. 17

                      Nástavec č. 19

                      Úderová rázová hlavice na matice kol č.19

                      Račnový klíč

                      Páčidlo

                      Hydraulický převodový zvedák

                      Klín pod kolo auta

Koupit nástroje

Výměna: přední spodní rameno - Toyota RAV4 II. AUTODOC doporučuje:

Proces výměny je stejný pro levé a pravé spodní rameno.
Prosím pozor: všechny práce na autě - Toyota RAV4 II – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Kola auta zajistěte pomocí klínů.

Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 19.
Krok 3

Zvedněte auto.

Výměna: přední spodní rameno - Toyota RAV4 II. Doporučují odborníci z AUTODOC:
Pokud používáte zvedák, ujistěte se, že je položen na plochém povrchu bez jakýchkoliv nerovností.Nezapomeňte dodatečně zajistit auto pomocí montážních podstavců.
Krok 4

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při odšroubovávání upevňovacích šroubů. Toyota RAV4 II
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte zadní upevnění, které spojuje rameno zavěšení kol k pomocnému rámu. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 7

Odšroubujte zadní upevňovací prvek spojující ovládací rameno k podpůrnému rámu. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte ráčnový klíč.
Krok 8

Odstraňte upevňovací šroub.
Krok 9

Vyčistěte přední upevnění, které spojuje rameno zavěšení kol k pomocnému rámu. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 10

Odšroubujte přední upevnění, které spojuje rameno zavěšení kol k pomocnému rámu. Použijte kombinační klíč č.19.
Krok 11

Vyčistěte upevňovací prvky spojující kulový čep a ovládací rameno odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 12

Odšroubujte upevňovací prvky spojující kulový čep k ovládacímu ramenu. Použijte nástavec č.17. Použijte ráčnový klíč.
Krok 13

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.
Krok 14

Odpojte rameno zavěšení kol od kulového čepu.
Krok 15

Odstraňte upevňovací šroub.
Krok 16

Odstraňte rameno. Použijte páčidlo.
Krok 17

Vyčistěte montážní pozice ramene zavěšení kol. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 18

Nainstalujte nové rameno.

AUTODOC doporučuje:
Výměna: přední spodní rameno - Toyota RAV4 II. Používejte pouze nové šrouby a matice v rámci instalace.
Krok 19

Nainstalujte upevňovací šrouby.
Krok 20

Odstraňte podpěru ze spodní strany čepu nápravy.

AUTODOC doporučuje:
Výměna: přední spodní rameno - Toyota RAV4 II. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 21

Připojte A-rameno ke kulovému čepu.
Krok 22

Utáhněte upevňovací prvky spojující kulový čep k ovládacímu ramenu. Použijte nástavec č.17. Použijte momentový klíč. Utáhněte ji točivým momentem 128 Nm.
Krok 23

Podepřete kloub řízení. Použijte zvedák s hydraulickými převody.

AUTODOC doporučuje:
Pro správné utažení upevňovacích prvků je třeba zvednout komponenty zavěšení kol do jejich pracovní polohy.
Krok 24

Utáhněte přední upevnění, které spojuje rameno zavěšení kol k pomocnému rámu. Použijte nástavec č.19. Použijte momentový klíč. Utáhněte ji točivým momentem 137 Nm.
Krok 25

Utáhněte zadní upevňovací prvek spojující rameno a podpůrný rám karoserie auta. Použijte kombinační klíč č.19. Použijte nástavec č.19. Použijte momentový klíč. Utáhněte ji točivým momentem 137 Nm.

Krok 26

Odstraňte podpěru ze spodní strany čepu nápravy.

Výměna: přední spodní rameno - Toyota RAV4 II. Tip od odborníků z AUTODOC:
Zvedák s hydraulickými převody pomalu, hladce a bez trhání dejte dolů, aby se nepoškodily sestavy a mechanismy.
Krok 27

Natřete a ošetřete všechna spojení ramene. Použijte měděné mazivo.
Krok 28

Vyčistěte montážní otvor disku kola. Použijte drátěný kartáč.
Krok 29

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte keramické mazivo.
Krok 30

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

AUTODOC doporučuje:
Výměna: přední spodní rameno - Toyota RAV4 II. Po aplikování spreje několik minut počkejte.
Krok 31

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. Toyota RAV4 II
Krok 32

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 19.
Krok 33

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 19. Použijte momentový klíč. Utáhněte ji točivým momentem 103 Nm.
Krok 34

Odstraňte zvedáky a klíny.
