Důležité!

Tento proces výměny můžete použít pro model:
FIAT GRANDE PUNTO (199) 1.2, FIAT GRANDE PUNTO (199) 1.4 Natural Power, FIAT GRANDE PUNTO (199) 1.3 D Multijet, FIAT GRANDE PUNTO (199) 1.4 (199AXB1A), FIAT GRANDE PUNTO (199) 1.4 LPG, FIAT GRANDE PUNTO (199) 1.9 D Multijet, FIAT GRANDE PUNTO (199) 1.6 D Multijet, FIAT GRANDE PUNTO (199) 1.2, FIAT GRANDE PUNTO (199) 1.4 (199AXB11, 199AXB1A, 199BXB1A, 199AXL1A), FIAT GRANDE PUNTO (199) 1.3 D Multijet, FIAT GRANDE PUNTO (199) 1.3 D Multijet (199.AXD11, 199.AXD1A, 199.AXD1B,..., FIAT GRANDE PUNTO (199) 1.9 D Multijet, FIAT GRANDE PUNTO (199) 1.9 D Multijet, FIAT GRANDE PUNTO (199) 1.4 16V (199BXG1B, 199AXG1B), FIAT GRANDE PUNTO (199) 1.4 T-Jet (199AXM1A, 199BXM1A, 199BXN1A) … Zobrazit více

Postup se může mírně měnit podle designu auta.

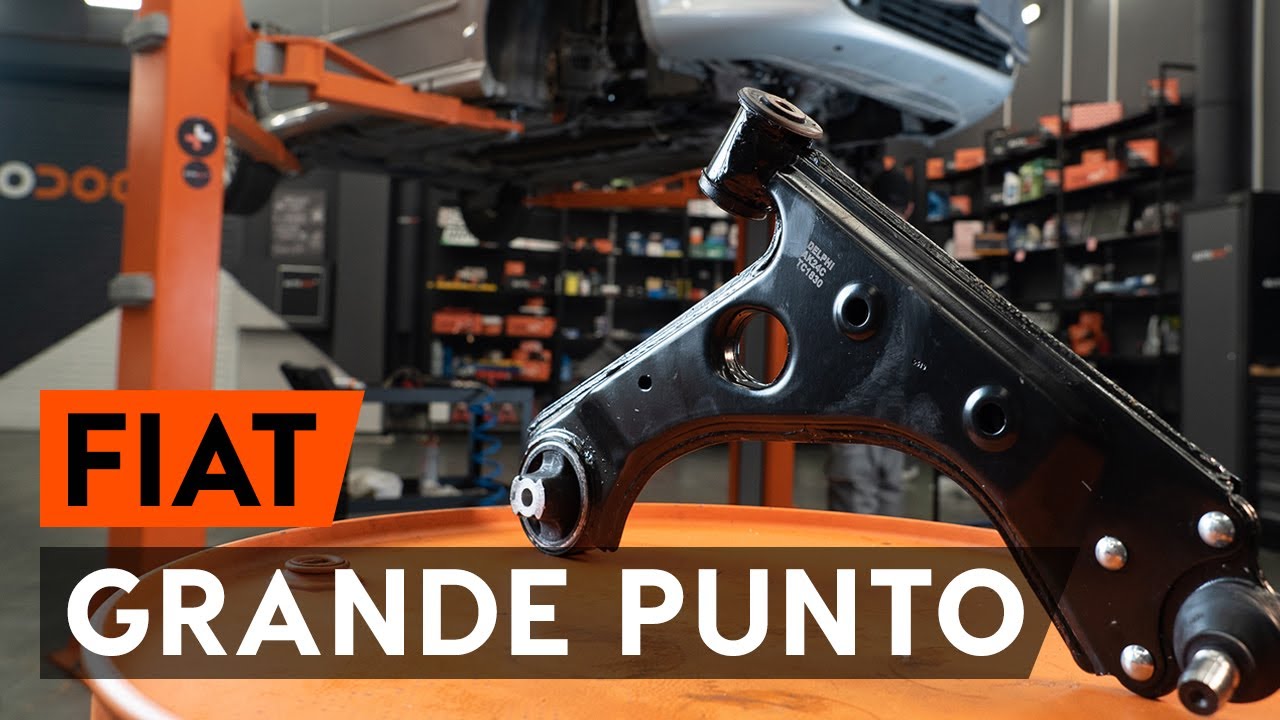

Jak vyměnit předního rameno na FIAT PUNTO 199 B8 [NÁVOD AUTODOC]

Jak vyměnit přední spodní rameno na Fiat Punto 199 – návod k výměně

Všechny díly, které potřebujete vyměnit – Rameno Zavesenia Kolies pro GRANDE PUNTO (199) a jiné modely FIAT

Ridici paka, zaveseni kol

Sada ramen

        Ridici paka, zaveseni kol pro FIAT GRANDE PUNTO (199) 1.2 Benzín (69 HP)

        Ridici paka, zaveseni kol pro FIAT GRANDE PUNTO (199) 1.4 Natural Power Benzin/zemni plyn (CNG) (78 HP)

        Ridici paka, zaveseni kol pro FIAT GRANDE PUNTO (199) 1.3 D Multijet Diesel (69 HP)

        Ridici paka, zaveseni kol pro FIAT GRANDE PUNTO (199) 1.4 (199AXB1A) Benzín (75 HP)

        Ridici paka, zaveseni kol pro FIAT GRANDE PUNTO (199) 1.4 LPG Benzin/plyn (LPG) (78 HP)

        Ridici paka, zaveseni kol pro FIAT GRANDE PUNTO (199) 1.9 D Multijet Diesel (116 HP)

        Ridici paka, zaveseni kol pro FIAT GRANDE PUNTO (199) 1.6 D Multijet Diesel (120 HP)

        Ridici paka, zaveseni kol pro FIAT GRANDE PUNTO (199) 1.2 Benzín (65 HP)

        Ridici paka, zaveseni kol pro FIAT GRANDE PUNTO (199) 1.4 (199AXB11, 199AXB1A, 199BXB1A, 199AXL1A) Benzín (77 HP)

Výměna: přední spodní rameno - Fiat Punto 199. Nástroje, které možná budete potřebovat:

                        Drátěný kartáč

                        Sprej WD-40

                        Čistič brzd

                        Měděné mazivo

                        Kombinační klíč č.16

                        Kombinační klíč č.18

                        Nástavec č. 16

                        Nástavec č. E18

                        Úderová rázová hlavice na matice kol č.17

                        Račnový klíč

                        Momentový klíč

                        Plochý sekáč

                        Kladivo

                        Vratidlo

                        Hydraulický převodový zvedák

                        Klín pod kolo auta

Koupit nástroje

Výměna: přední spodní rameno - Fiat Punto 199. AUTODOC doporučuje:

Proces výměny je stejný pro levé a pravé spodní rameno.
Celý postup práce proveďte při vypnutém motoru.

Výměna: přední spodní rameno - Fiat Punto 199. Proveďte následující kroky:

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Důležité! Při odšroubovávání upevňovacích šroubů držte kolo. Fiat Punto 199
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte všechna spojení ramene. Použijte drátěný kartáč. Použijte sprej WD-40.

Výměna: přední spodní rameno - Fiat Punto 199. Tip:
Po aplikaci spreje počkejte několik minut.Nasaďte si ochranné brýle.
Krok 7

Odšroubujte upevnění kulového čepu a táhla řízení. Použijte kombinační klíč č.16. Použijte nástavec č.16. Použijte vratidlo.
Krok 8

Odstraňte upevňovací šroub.
Krok 9

Odšroubujte upevnění předního ramene. Použijte nástavec č.E18. Použijte vratidlo.
Krok 10

Odšroubujte zadní upevňovací prvek spojující ovládací rameno k podpůrnému rámu. Použijte kombinační klíč č.18. Použijte nástavec č.E18. Použijte vratidlo.
Krok 11

Odstraňte upevňovací šrouby. Použijte nástavec č.E18. Použijte ráčnový klíč.
Krok 12

Uvolněte upevnění spojující kulový čep a hlavu ložiska čepu. Použijte plochý sekáč na kov. Použijte kladivo.
Krok 13

Odpojte kulový čep od čepu řízení.
Krok 14

Odstraňte rameno.
Krok 15

Vyčistěte montážní otvory a závit ramene odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 16

Nainstalujte nové rameno.

Výměna: přední spodní rameno - Fiat Punto 199. Doporučují odborníci z AUTODOC:
Během instalačního procesu používejte pouze nové šrouby a podložky.Nepoškoďte kryt kulového čepu.
Krok 17

Nainstalujte upevňovací šrouby. Použijte kombinační klíč č.18. Použijte nástavec č.E18. Použijte vratidlo.
Krok 18

Zašroubujte zadní upevňovací prvek spojující ovládací rameno k podpůrnému rámu. Použijte kombinační klíč č.18. Použijte nástavec č.E18. Použijte ráčnový klíč.
Krok 19

Podepřete rameno. Použijte zvedák s hydraulickými převody.
Krok 20

Spojte kulový čep a kloub táhla řízení.
Krok 21

Nainstalujte upevňovací šroub.
Krok 22

Zašroubujte upevňovací prvky kulového čepu. Použijte kombinační klíč č.16. Použijte nástavec č.16. Použijte ráčnový klíč.
Krok 23

Zašroubujte zadní upevňovací prvek spojující ovládací rameno k podpůrnému rámu. Použijte kombinační klíč č.18. Použijte nástavec č.E18. Použijte ráčnový klíč.
Krok 24

Utáhněte přední upevnění spojující ovládací rameno a podpůrný rám. Použijte nástavec č.E18. Použijte momentový klíč. Utáhněte ji točivým momentem 60 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 25

Utáhněte zadní upevňovací prvek spojující rameno a podpůrný rám karoserie auta. Použijte nástavec č.E18. Použijte momentový klíč. Utáhněte ji točivým momentem 60 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 26

Utáhněte upevnění kulového čepu. Použijte nástavec č.16. Použijte momentový klíč. Utáhněte ji točivým momentem 50 Nm.
Krok 27

Odstraňte podpěru zpod ramene.

AUTODOC doporučuje:
Výměna: přední spodní rameno - Fiat Punto 199. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 28

Natřete a ošetřete všechna spojení ramene. Použijte měděné mazivo.
Krok 29

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 30

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

Výměna: přední spodní rameno - Fiat Punto 199. Tip od AUTODOC:
Po aplikaci spreje počkejte několik minut.
Krok 31

Nainstalujte kolo.

Výměna: přední spodní rameno - Fiat Punto 199. Profesionálové doporučují:
K zabránění zranění držte kolo při šroubování upevňovacích šroubů.
Krok 32

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 33

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte rázový nástavec na kolo č. 17. Použijte momentový klíč. Utáhněte ji točivým momentem 120 Nm.
Krok 34

Odstraňte zvedáky a klíny.
