Důležité!

Tento proces výměny můžete použít pro model:
VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.9 SDI, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.8 GTI, VW POLO (9N_) 1.6 16V, VW POLO (9N_) 1.8 GTi Cup Edition, VW POLO (9N_) 1.2, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.4 … Zobrazit více

Postup se může mírně měnit podle designu auta.

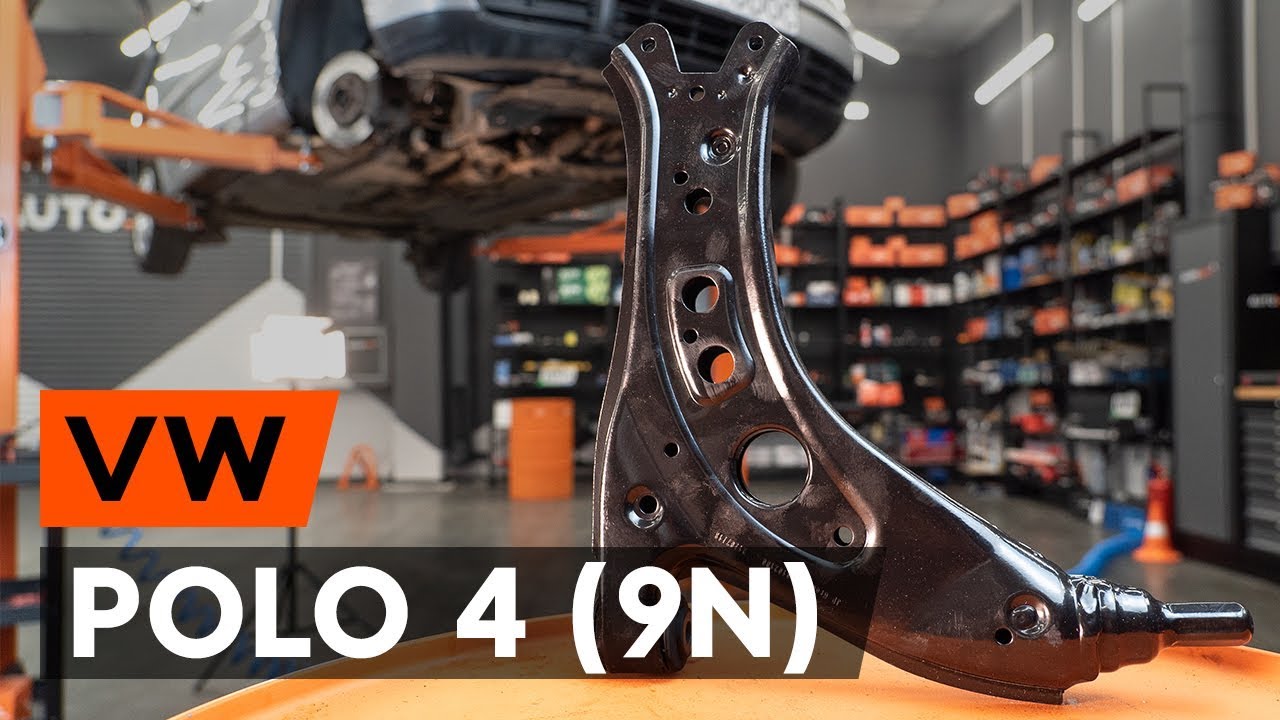

Jak vyměnit předního rameno na VW POLO 4 (9N) [NÁVOD AUTODOC]

Jak vyměnit přední spodní rameno na VW Polo 9N – návod k výměně

Všechny díly, které potřebujete vyměnit – Rameno Zavesenia Kolies pro POLO (9N_) a jiné modely VW

Ridici paka, zaveseni kol

        Ridici paka, zaveseni kol pro Polo IV Hatchback (9N) Diesel (101 HP)

        Ridici paka, zaveseni kol pro Polo IV Hatchback (9N) Diesel (75 HP)

        Ridici paka, zaveseni kol pro Polo IV Hatchback (9N) Benzín (75 HP)

        Ridici paka, zaveseni kol pro Polo IV Hatchback (9N) Benzín (64 HP)

        Ridici paka, zaveseni kol pro Polo IV Hatchback (9N) Diesel (64 HP)

        Ridici paka, zaveseni kol pro Polo IV Hatchback (9N) Benzín (54 HP)

        Ridici paka, zaveseni kol pro Polo IV Hatchback (9N) Benzín (101 HP)

        Ridici paka, zaveseni kol pro Polo IV Hatchback (9N) Benzín (86 HP)

        Ridici paka, zaveseni kol pro Polo IV Hatchback (9N) Diesel (130 HP)

Výměna: přední spodní rameno - VW Polo 9N. Potřebné nástroje:

                        Drátěný kartáč

                        Sprej WD-40

                        Čistič brzd

                        Měděné mazivo

                        Nástavec č. 13

                        Nástavec č. 18

                        Úderová rázová hlavice na matice kol č.17

                        Račnový klíč

                        Momentový klíč

                        Vratidlo

                        Páčidlo

                        Hydraulický převodový zvedák

                        Klín pod kolo auta

Koupit nástroje

Výměna: přední spodní rameno - VW Polo 9N. Doporučují odborníci z AUTODOC:

Proces výměny je stejný pro levé a pravé spodní rameno.
Celý postup práce proveďte při vypnutém motoru.

Výměna: přední spodní rameno - VW Polo 9N. Proveďte následující kroky:

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.

Krok 4

Odšroubujte šrouby kol.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při odšroubovávání upevňovacích šroubů. VW Polo 9N
Krok 5

Odstraňte kolo.
Krok 6

Vyčistěte všechna spojení ramene. Použijte drátěný kartáč. Použijte sprej WD-40.

Výměna: přední spodní rameno - VW Polo 9N. Tip od AUTODOC:
Po aplikaci spreje počkejte několik minut.Nasaďte si ochranné brýle.
Krok 7

Odšroubujte upevnění předního ramene. Použijte nástavec č.18. Použijte vratidlo.
Krok 8

Odšroubujte upevňovací prvek spojující kulový čep a ovládací rameno odpružení. Použijte nástavec č.13. Použijte vratidlo.
Krok 9

Odpojte kulový čep od ramene.
Krok 10

Odstraňte přední upevňovací prvek ovládacího ramene. Použijte nástavec č.18.
Krok 11

Vyčistěte všechna spojení ramene. Použijte sprej WD-40.
Krok 12

Odstraňte rameno. Použijte páčidlo.
Krok 13

Vyčistěte montážní otvory a závit ramene odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.
Krok 14

Nainstalujte nové rameno. Použijte páčidlo.

Výměna: přední spodní rameno - VW Polo 9N. Doporučují odborníci z AUTODOC:
Během instalačního procesu používejte pouze nové šrouby a podložky.Nepoškoďte kryt kulového čepu.
Krok 15

Nainstalujte přední upevňovací prvek ramene. Použijte nástavec č.18.
Krok 16

Připojte kulový čep k ovládacímu ramenu.
Krok 17

Zašroubujte upevňovací prvky kulového čepu. Použijte nástavec č.13. Použijte ráčnový klíč.
Krok 18

Podepřete rameno. Použijte zvedák s hydraulickými převody.
Krok 19

Utáhněte přední upevnění spojující ovládací rameno a podpůrný rám. Použijte nástavec č.18. Použijte momentový klíč. Utáhněte ji točivým momentem 70 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 20

Odstraňte podpěru zpod ramene.

AUTODOC doporučuje:
Výměna: přední spodní rameno - VW Polo 9N. Zvedák na auto dejte dolů hladce, bez trhání, aby se nepoškodily součástky a mechanismy.
Krok 21

Utáhněte upevňovací prvky kulového čepu. Použijte nástavec č.13. Použijte momentový klíč. Utáhněte ji točivým momentem 20 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 22

Natřete a ošetřete všechna spojení ramene. Použijte měděné mazivo.
Krok 23

Natřete povrch, kde je brzdový kotouč v kontaktu s ráfem kola. Použijte měděné mazivo.
Krok 24

Vyčistěte povrch brzdového kotouče. Použijte čistič brzd.

Výměna: přední spodní rameno - VW Polo 9N. Tip:
Po aplikaci spreje počkejte několik minut.
Krok 25

Nainstalujte kolo.

AUTODOC doporučuje:
Upozornění! Pro vyhnutí se zranění držte kolo při šroubování upevňovacích šroubů na auto. VW Polo 9N
Krok 26

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 27

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 120 Nm.
Krok 28

Odstraňte zvedáky a klíny.
