Důležité!

Tento proces výměny můžete použít pro model:
VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.4, VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.6, VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 2.0 SDI, VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI, VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI, VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 2.0 EcoFuel, VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.4, VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 2.0 TDI, VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI 4motion … Zobrazit více

Postup se může mírně měnit podle designu auta.

Jak vyměnit předního rameno na VW CADDY 3 (2KB) [NÁVOD AUTODOC]

Jak vyměnit přední spodní rameno na VW Caddy 3 Kombi – návod k výměně

Všechny díly, které potřebujete vyměnit – Rameno Zavesenia Kolies pro Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) a jiné modely VW

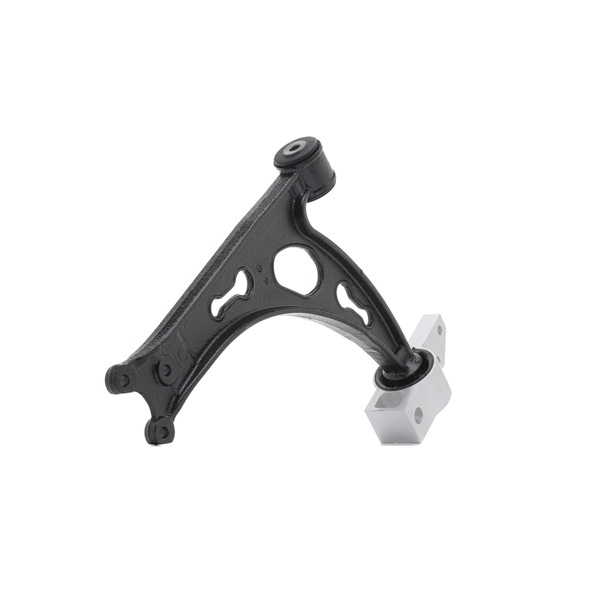

Ridici paka, zaveseni kol

Sada ramen

Tyc / vzpera, zaveseni kol

        Ridici paka, zaveseni kol pro VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.4 Benzín (75 HP)

        Ridici paka, zaveseni kol pro VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.6 Benzín (102 HP)

        Ridici paka, zaveseni kol pro VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 2.0 SDI Diesel (70 HP)

        Ridici paka, zaveseni kol pro VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI Diesel (105 HP)

        Ridici paka, zaveseni kol pro VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI Diesel (75 HP)

        Ridici paka, zaveseni kol pro VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 2.0 EcoFuel CNG (109 HP)

        Ridici paka, zaveseni kol pro VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.4 Benzín (80 HP)

        Ridici paka, zaveseni kol pro VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 2.0 TDI Diesel (140 HP)

        Ridici paka, zaveseni kol pro VW Caddy III Combi (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI 4motion Diesel (105 HP)

Výměna: přední spodní rameno - VW Caddy 3 Kombi. Nástroje, které budete potřebovat:

                        Drátěný kartáč

                        Sprej WD-40

                        Nástavec č. 16

                        Nástavec č. 18

                        Kombinační klíč č.18

                        Měděné mazivo

                        Momentový klíč

                        Úderová rázová hlavice na matice kol č.17

                        Stahovák kulového čepu

                        Páčidlo

                        Hydraulický převodový zvedák

                        Klín pod kolo auta

Koupit nástroje

Výměna: přední spodní rameno - VW Caddy 3 Kombi. AUTODOC doporučuje:

Proces výměny je stejný pro levé a pravé spodní rameno.
Výměna spodního ramene nezávislého odpružení si na některých autech vyžaduje odstranění části vývodního potrubí přídavného ohřívače.
Prosím pozor: všechny práce na autě - VW Caddy 3 Kombi – se musí provádět při vypnutém motoru.

Výměnu proveďte v následujícím pořadí:

Krok 1

Kola auta zajistěte pomocí klínů.
Krok 2

Uvolněte upevňovací šrouby kola. Použijte rázový nástavec na kolo č. 17.
Krok 3

Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách.
Krok 4

Odšroubujte šrouby kol.

Výměna: přední spodní rameno - VW Caddy 3 Kombi. Tip:
Abyste se vyhnuli zranění, při odšroubovávání šroubů držte kolo.
Krok 5

Odstraňte kolo.
Krok 6

Odstraňte spodní zvukovou izolaci.

Pozor!
Některá auta nejsou vybavena spodní zvukovou izolací.
Krok 7

Vyčistěte všechna spojení ramene. Použijte drátěný kartáč. Natřete a ošetřete všechna spojení ramene. Použijte sprej WD-40.

AUTODOC doporučuje:
Výměna: přední spodní rameno - VW Caddy 3 Kombi. Po aplikování spreje několik minut počkejte.Nasaďte si ochranné brýle.
Krok 8

Uvolněte upevňovací matici kulového čepu. Použijte kombinační klíč č.18.
Krok 9

Uvolněte upevňovací šroub, odstraňte rameno kloubu řízení použitím trháku na kulové čepy. Pokud to bude nutné, použijte páčidlo.
Krok 10

Odšroubujte upevnění předního ramene. Použijte nástavec č. 18 nebo kulatý klíč č. 18.
Krok 11

Odšroubujte upevnění zadního ramene. Použijte nástavec č.16, č.18.
Krok 12

Odstraňte rameno. Použijte páčidlo.
Krok 13

Vyčistěte montážní otvory a závit ramene odpružení. Použijte drátěný kartáč. Použijte sprej WD-40.

Krok 14

Nainstalujte nové rameno. Vložte kulový čep do táhla řízení a upevněte pomocí nové matice.

AUTODOC doporučuje:
Nepoškoďte kryt kulového čepu.
Krok 15

Nainstalujte přední upevňovací prvek ramene. Neutahujte ho.
Krok 16

Nainstalujte zadní upevňovací prvek ramene.
Krok 17

Podepřete rameno. Použijte zvedák s hydraulickými převody.
Krok 18

Zašroubujte upevnění předního ramene. Použijte nástavec č. 18 nebo kulatý klíč č. 18. Utáhněte ji točivým momentem 70 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 19

Utáhněte zadní upevňovací prvek spojující rameno a karoserii. Použijte nástavec č.18. Utáhněte ji točivým momentem 70 Nm.+90°

AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 20

Utáhněte zadní upevňovací prvek spojující rameno a podpůrný rám karoserie auta. Použijte nástavec č.16. Utáhněte ji točivým momentem 50 Nm.+90°

Výměna: přední spodní rameno - VW Caddy 3 Kombi. AUTODOC doporučuje:
Důležité! Nezapomeňte použít nové upevňovací prvky.
Krok 21

Utáhněte upevňovací matici kulového čepu. Použijte kombinační klíč č.18. Utáhněte ji točivým momentem 60 Nm.
Krok 22

Nainstalujte spodní zvukovou izolaci.

Krok 23

Vyčistěte montážní otvor disku kola. Použijte drátěný kartáč. Natřete kontaktní povrch. Použijte měděné mazivo.
Krok 24

Nainstalujte kolo.

AUTODOC doporučuje:
Důležité! Při zašroubování upevňovacích šroubů držte kolo. VW Caddy 3 Kombi
Krok 25

Zašroubujte šrouby kol. Použijte rázový nástavec na kolo č. 17.
Krok 26

Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Použijte momentový klíč. Utáhněte ji točivým momentem 120 Nm.
Krok 27

Odstraňte zvedáky a klíny.
